PMM / Narda ER9000 & ER8000 – Extrem schnelle FFT-EMV-Messempfänger 10 Hz–3 GHz

PMM / Narda ER9000 & ER8000 – Extrem schnelle, präzise und kostengünstige EMV-Messempfänger

Die ER9000 und ER8000 FFT-EMV-Messempfänger von PMM / Narda Safety Test Solutions bieten extrem schnelle Messzeiten, hohe Präzision und ein attraktives Preis-Leistungs-Verhältnis im Frequenzbereich von 10 Hz bis 3 GHz. Sie sind vollständig CISPR 16-1-1 normkonform und stehen wahlweise mit integrierter Netznachbildung oder Touchscreen zur Verfügung.

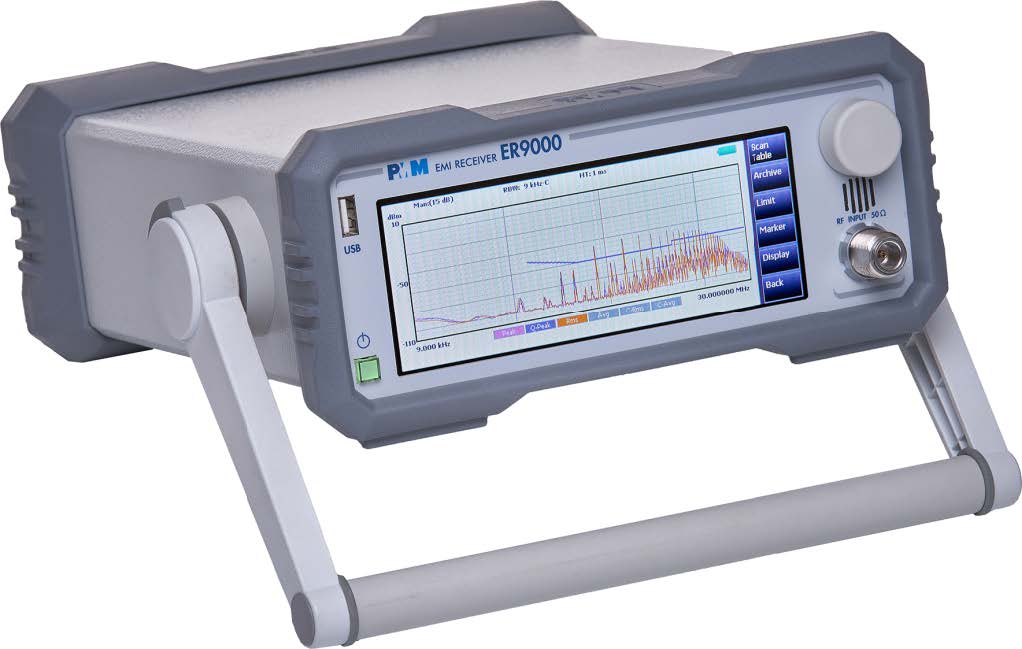

ER9000-Serie – 10 Hz bis 3 GHz

• ER9000/00: 10 Hz – 30 MHz
• ER9000/01: 10 Hz – 3 GHz
• Interner CW-Generator und CISPR-Impulsgenerator
• Farb-Touchscreen
• Batterie- oder Netzbetrieb
• Direkte AD-Wandlung bis 30 MHz
• Kombination aus EMV-Messempfänger und Spektrumanalysator
• Lückenlose FFT-Umwandlung für sehr schnelle Messzeiten

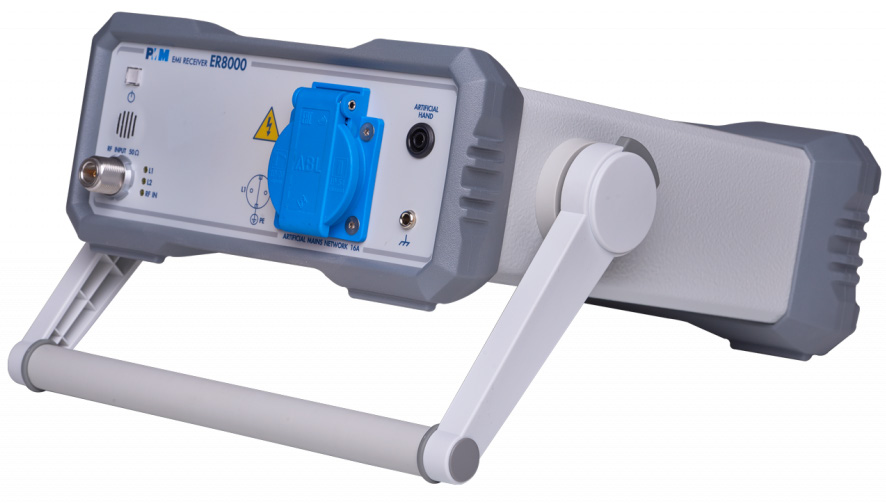

ER8000-Serie – 9 kHz bis 3 GHz

• ER8000/00: 9 kHz – 30 MHz
• ER8000/01: 9 kHz – 3 GHz
• Eingebaute 16 A Netznachbildung (LISN)

Normen, Geschwindigkeit und Software

• Normkonform zu CISPR 16-1-1, MIL-STD-461, ANSI C63.2 und FCC
• Normkonform CISPR 14-1 in Verbindung mit dem Click-Analyser PMM CA0010
• Sehr schnelle Messzeiten (z. B. Band B ≈ 2 s; Band C+D ≈ 1 min)
• User-Port zur Ansteuerung externer Geräte (LISN, Mast, Drehtisch)
• Maximaler Eingangspegel bis 140 dBµV (2 W)
• Robuste, kompakte Bauweise
• PES PMM „Emission Suite“ Software mit „Smart Detector“-Funktion inklusive

Typische Anwendungen

• Akkreditierte EMV-Prüflabore
• Entwicklungs- und Vorqualifizierungsprüfungen
• Serien- und End-of-Line-Tests
• EMV-Prüfungen nach Industrie-, Militär- und Funknormen
