Mit Kapteos wird die MV/m-E-Feldmessung zum Kinderspiel

462 Aufrufe


Die Messung lokaler elektrischer Felder in Hochspannungsanwendungen bleibt eine Herausforderung – besonders bei starken Feldstärken im MV/m-Bereich. Dank der optischen E-Feldsonden von Kapteos wird die präzise Erfassung einzelner Feldkomponenten jetzt einfacher als je zuvor: berührungslos, interferenzfrei und mit millimetergenauer Auflösung.

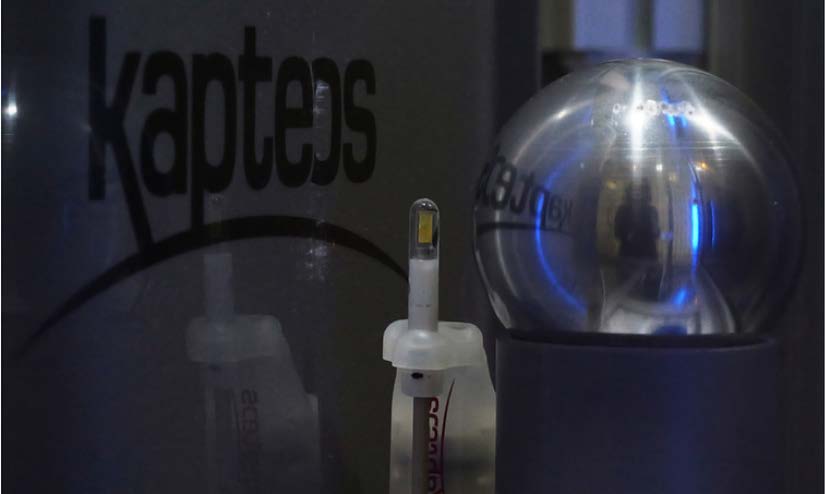

Praxisversuch: Messung eines 1-MV/m-E-Felds

Mit einem klassischen Aufbau bestehend aus einer geerdeten Platte und einer 30-mm-Kugelfläche, die über einen einstellbaren Hochspannungstransformator gespeist wird, wurde ein RMS-Feld von bis zu 1 MV/m erzeugt. Die E-Feldsonde wurde in verschiedenen Abständen positioniert, um das Feldprofil zu charakterisieren. Dabei wurde der zweite Oberton sowie zehn ungerade Harmonische (bis zur 23. Ordnung) identifiziert und vollständig vermessen.

Optische Präzision, die Maßstäbe setzt

Die Kapteos E-Feldsonden sind vollständig dielektrisch und störungsfrei. Sie ermöglichen Hochspannungsmessungen mit millimetergenauer Ortsauflösung und hoher Wiederholgenauigkeit – ideal für die Forschung, Hochspannungsentwicklung und EMV-Validierungen.

Simulation & Kalibrierung

Ergänzend zu den praktischen Messungen wurden elektromagnetische Simulationen durchgeführt, um das E-Feldprofil zwischen geerdeter Platte und Kugel darzustellen. Dadurch konnten die Sondenpositionen präzise kalibriert und Feldstärkewerte exakt bestimmt werden.

Vorteile auf einen Blick

  • Berührungsfreie Messung – keine Verzerrung des Feldes
  • Vollständig dielektrische Technologie – keine Metallanteile
  • RMS-Feldmessung bis 1 MV/m
  • Submillimeter-Positioniergenauigkeit
  • Charakterisierung von Harmonischen bis zur 23. Ordnung

Kapteos & EMCO Elektronik – Ihr lokaler Partner

EMCO Elektronik GmbH ist offizieller Vertriebspartner für Kapteos in Deutschland, Österreich und der Schweiz. Das Unternehmen unterstützt Kunden bei Integration, Anwendung und Support optischer Hochspannungsmesssysteme.

Sonderausgabe 14/2024 – Kapteos E-Feldmessung im MV/m-Bereich
