AE Techron 3110A: Automatisierte EMV-Prüfungen bis 1 MHz

Automatisierte LF-EMV-Prüfungen mit dem AE Techron 3110A

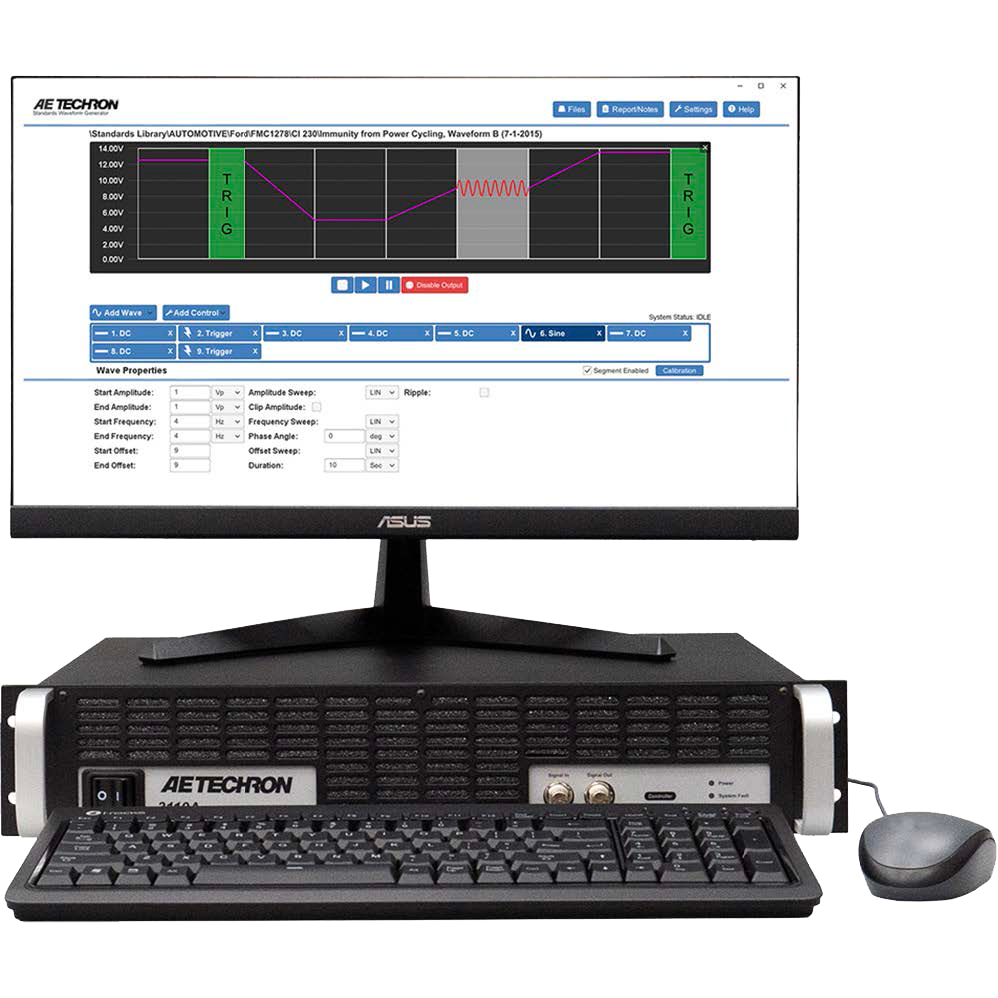

Komplexe EMV-Prüfungen erfordern nicht nur eine präzise Signalerzeugung, sondern auch die zuverlässige und reproduzierbare Ausführung umfangreicher Testsequenzen. Mit dem AE Techron 3110A Norm-Signalgenerator steht hierfür eine Lösung zur Verfügung, die speziell auf automatisierte Automotive- und Industrieprüfungen ausgelegt ist.

Der 3110A kombiniert flexible Wellenformerzeugung mit einer umfangreichen Bibliothek von mehr als 3.700 Tests gemäß Automobil- und Industriestandards. Bestehende Tests können bearbeitet und eigene Testsequenzen aufgebaut werden.

Von DC bis 1 MHz für anspruchsvolle EMV-Testsequenzen

Der AE Techron 3110A arbeitet in einem Frequenzbereich von DC bis 1 MHz und erreicht eine Anstiegszeit von 3 µs über den gesamten Messbereich. Testwellenformen können eine Dauer von nur 50 ms bis hin zu mehreren Monaten aufweisen.

Zu den im Gerät angegebenen Leistungsmerkmalen gehören:

• Frequenzbereich von DC bis 1 MHz
• 3 µs Anstiegszeit über den gesamten Messbereich
• Testwellenformen von 50 ms bis zu mehreren Monaten
• Frequenzauflösung von 0,01 Hz oder besser
• Amplitudenauflösung von 76 µV
• Ansteuerung über GPIO- oder LAN-Trigger
• Steuerung über Remote-Client-Software

Flexible Wellenformen und frei konfigurierbare Segmente

Eine wesentliche Stärke des 3110A liegt in der flexiblen Konfiguration einzelner Wellenformsegmente. Jedes Segment kann mit einer eigenen Wellenform aufgebaut werden. Unterstützt werden Sinus-, Rechteck- und Dreiecksignale sowie DC-Offsets.

Frequenz, Amplitude und DC-Offset können je nach Prüfanforderung fest, variabel, begrenzt oder als Sweep definiert werden. Segmente lassen sich zudem kalibrieren, beispielsweise wie für CS101 erforderlich, und können vor dem Übergang zum nächsten Segment auf einen externen Trigger warten.

Komplexe Testsequenzen automatisieren

Der besondere Vorteil des Systems zeigt sich, wenn mehrere Wellenformsegmente zu vollständigen Testsequenzen kombiniert werden. Diese Sequenzen können beliebig lang aufgebaut und entweder einmalig oder wiederholt in einer Schleife ausgeführt werden.

Darüber hinaus können sich mehrere Variablen innerhalb einer laufenden Testsequenz verändern. Diese Funktion ist insbesondere für komplexe Automotive-Prüfabläufe relevant, wie sie laut AE Techron beispielsweise in verschiedenen Toyota- und GM-Normen gefordert werden.

Durch diese Automatisierungsfunktionen können wiederkehrende und zeitintensive Prüfabläufe reproduzierbar durchgeführt werden und der manuelle Aufwand im Labor lässt sich reduzieren.

Mehr als 3.700 integrierte Automotive- und Industrietests

Der 3110A enthält bereits mehr als 3.700 Tests gemäß Automobil- und Industriestandards. Zusätzlich stellt AE Techron kostenlose lebenslange Updates der Normen bereit.

Die integrierte Testbibliothek unterstützt Anwender dabei, normbasierte Prüfabläufe schneller einzurichten. Gleichzeitig bleibt die Möglichkeit erhalten, bestehende Tests anzupassen oder vollständig eigene Testsequenzen zu erstellen.

3110A und AE Techron 7234 als leistungsfähige Kombination

Für Anwendungen, die zusätzlich eine entsprechende Leistungsverstärkung erfordern, kann der 3110A mit dem AE Techron Verstärker Modell 7234 kombiniert werden.

In dieser Konfiguration können laut AE Techron praktisch alle für EMV-Prüfungen erforderlichen Wellenformen, DC-Offsets, Ausfälle und Überspannungen mit Anstiegs- und Abfallzeiten von 2 µs oder mehr sowie Frequenzen von DC bis 1 MHz erzeugt werden.

Damit bildet der 3110A die Grundlage für flexible und automatisierbare LF-EMV-Prüfaufbauten, bei denen Signalerzeugung, Sequenzsteuerung und Leistungsverstärkung gezielt miteinander kombiniert werden.

EMCO Elektronik als Ansprechpartner für AE Techron

EMCO Elektronik GmbH ist Ansprechpartner für die Produkte von AE Techron in Deutschland und Österreich.

Mit Erfahrung im Bereich EMV-Messtechnik und komplexer Prüfsysteme unterstützt EMCO bei der technischen Auswahl geeigneter Komponenten und bei der Zusammenstellung von Lösungen für Labor-, Entwicklungs- und Prüfaufgaben.
