EMI-FFT-Empfänger in voller Normkonformität bis 18 GHz mit externen Erweiterungen EMI-Empfänger: 9010F | NARDA SAFETY TEST SOLUTIONS

EMI Receiver: 9010F – Der 9010F von Narda Safety Test Solutions / PMM ist ein leistungsfähiger FFT EMI-Messempfänger für schnelle und normgerechte Messungen elektromagnetischer Störaussendungen. Das Grundgerät deckt den Frequenzbereich von 10 Hz bis 30 MHz ab und erfüllt die Anforderungen der CISPR 16-1-1 von 9 kHz bis 30 MHz.

Durch die Kombination aus direkter Analog-Digital-Wandlung, moderner digitaler Signalverarbeitung und ultraschneller FFT-Spektrumanalyse ermöglicht der 9010F deutlich kürzere Messzeiten als herkömmliche schrittweise abtastende EMI-Messempfänger. Die lückenlose FFT-Erfassung unterstützt insbesondere die Analyse zeitlich veränderlicher und intermittierender Störaussendungen.

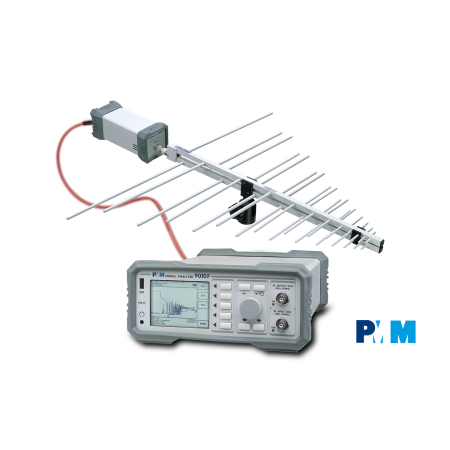

Mit den optionalen externen Full-Compliance-Erweiterungsmodulen 9030, 9060 und 9180 lässt sich der Messbereich auf bis zu 18 GHz erweitern. Die Verbindung erfolgt über eine High-Speed-Glasfaserschnittstelle. Damit eignet sich der 9010F für den modularen Aufbau leistungsfähiger EMV-Messsysteme in Prüf- und Entwicklungslaboren.

Vorteile

• Full-Compliance EMI-Messungen gemäß CISPR 16-1-1 von 9 kHz bis 30 MHz
• Ultraschnelle FFT-Spektrumanalyse zur erheblichen Verkürzung der Messzeiten
• Frequenzerweiterung bis 18 GHz durch optionale externe Full-Compliance-Module
• Lückenlose FFT-Datenerfassung zur Analyse zeitlich veränderlicher Störungen
• Direkte Analog-Digital-Wandlung mit präziser digitaler Signalverarbeitung
• Integrierter Vorselektor und zuschaltbarer Vorverstärker für anspruchsvolle Messbedingungen
• Simultane Messdetektoren zur effizienten Störaussendungsbewertung
• Unterstützung von CISPR- und MIL-STD-Messfunktionen
• Kompakte und robuste Bauweise für Labor- und Vor-Ort-Messungen
• Li-Ion-Akkubetrieb für netzunabhängige Messungen
• High-Speed-Glasfaserverbindung zu externen Messeinheiten
• PMM Emission Suite (PES) Software für Messsteuerung, Auswertung und Dokumentation

Wesentliche Merkmale

• Frequenzbereich des Grundgeräts: 10 Hz bis 30 MHz
• Full-Compliance-Frequenzbereich: 9 kHz bis 30 MHz gemäß CISPR 16-1-1
• Erweiterter Frequenzbereich: bis 18 GHz mit externen Messeinheiten
• Messverfahren: FFT-Spektrumanalyse und konventioneller Sweep-Modus
• Direkte Analog-Digital-Wandlung und digitale Signalverarbeitung mit DSP- und FPGA-Technologie
• Frequenzauflösung: 0,1 Hz
• Frequenzgenauigkeit: besser als 1 ppm
• HF-Eingang: 50 Ohm, BNC-Buchse
• HF-Eingangsdämpfung: 0 bis 35 dB in 5-dB-Schritten
• Zuschaltbarer 20-dB-Vorverstärker und integrierter HF-Vorselektor
• Integrierter, zuschaltbarer Pulse Limiter
• Messdetektoren: Peak, Quasi-Peak, Average und RMS; weitere Detektorfunktionen abhängig von der Konfiguration
• CISPR-Messbandbreiten: 200 Hz und 9 kHz im Grundgerät
• Messbandbreiten von 120 kHz und 1 MHz mit entsprechenden externen Erweiterungsmodulen
• Zusätzliche Messbandbreiten für MIL-STD-461-Anwendungen
• Maximaler HF-Eingangspegel ohne Beschädigung: 137 dBµV (1 W) bei mindestens 10 dB Eingangsdämpfung
• Integrierter Referenzsignalgenerator
• Schnittstellen: USB, RS-232, High-Speed-Glasfaserverbindung und User Port
• Steuerung geeigneter externer LISNs und Messsystemkomponenten
• Spannungsversorgung: 10 bis 15 V DC oder Li-Ion-Akku
• Abmessungen: 235 × 105 × 335 mm
• Gewicht: ca. 4,3 kg

Typische Anwendungen

• Normgerechte leitungsgeführte Störaussendungsmessungen mit geeigneten externen LISNs
• Gestrahlte Full-Compliance-Emissionsmessungen mit externen Frequenzmodulen
• EMV-Prüfungen gemäß CISPR 16-1-1 in Test- und Zertifizierungslaboren
• EMV-Pre-Compliance-Messungen während der Produktentwicklung
• Analyse zeitlich veränderlicher und intermittierender elektromagnetischer Störungen
• Störungsanalyse und Fehlersuche an elektronischen Geräten und Systemen
• EMV-Messungen für industrielle, kommerzielle und militärische Anwendungen
• Messungen in Absorberkammern und auf Freifeldmessplätzen
• EMV-Qualitätssicherung in Forschung, Entwicklung und Produktion
• Automatisierte Emissionsmessungen und Prüfdatenauswertung mit der PMM Emission Suite

Weitere Informationen

Der 9010F bildet die Basis eines modularen Full-Compliance-EMV-Messsystems. Während das Grundgerät den Frequenzbereich von 10 Hz bis 30 MHz abdeckt, ermöglichen externe Messeinheiten normgerechte Messungen bei höheren Frequenzen.

Die 9030 erweitert den Messbereich von 30 MHz bis 3 GHz, die 9060 von 30 MHz bis 6 GHz und die 9180 deckt den Bereich von 6 GHz bis 18 GHz ab. Für eine durchgängige Frequenzabdeckung bis 18 GHz wird zusätzlich zur 9180 eine geeignete Erweiterung für den Bereich von 30 MHz bis 6 GHz benötigt.

Die externen Messeinheiten werden über eine High-Speed-Glasfaserverbindung mit dem 9010F verbunden. Dies ermöglicht die räumliche Trennung von Messempfänger und HF-Messkopf und reduziert den Bedarf an langen HF-Kabelverbindungen.

Für leitungsgeführte Störaussendungsmessungen wird eine geeignete externe LISN benötigt. Die PMM Emission Suite unterstützt die Steuerung des Messsystems, die Auswertung der Messergebnisse sowie deren Dokumentation.

EMCO Elektronik unterstützt Anwender bei der Auswahl geeigneter Erweiterungsmodule, der Konfiguration vollständiger EMV-Messsysteme und der Integration des 9010F in bestehende Prüf- und Laborumgebungen.
