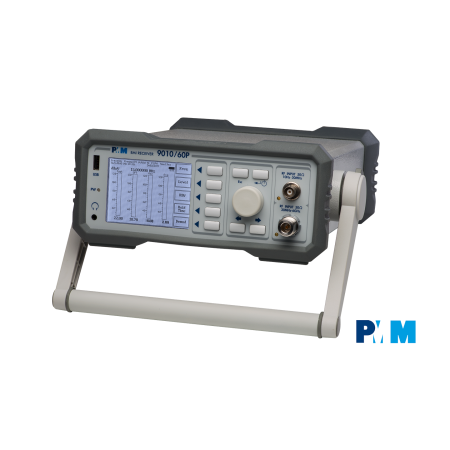

EMI-Messempfänger – Full-/Pre-Compliance, 10 Hz bis 6 GHz: 9010/XXP | NARDA SAFETY TEST SOLUTIONS

Die 9010/XXP Serie von Narda Safety Test Solutions / PMM umfasst digitale EMI-Messempfänger für Full-Compliance- und Pre-Compliance-Messungen elektromagnetischer Störaussendungen. Die Geräte kombinieren normgerechte leitungsgeführte Messungen gemäß CISPR 16-1-1 bis 30 MHz mit erweiterten Pre-Compliance-Messmöglichkeiten bis 300 MHz, 3 GHz oder 6 GHz, abhängig von der gewählten Geräteversion.

Die Serie wurde insbesondere für EMV-Prüflabore, Entwicklungsabteilungen und industrielle Testumgebungen konzipiert, die eine flexible und erweiterbare Lösung für leitungsgeführte und gestrahlte Emissionsmessungen benötigen.

Dank der digitalen Signalverarbeitung, der direkten Analog-Digital-Wandlung bis 30 MHz und der integrierten HF-Vorselektion ermöglichen die Messempfänger präzise Störaussendungsanalysen. Die Geräte können bei Bedarf mit externen Full-Compliance-Messeinheiten 9030, 9060 und 9180 über eine Glasfaserverbindung erweitert werden.

Vorteile

• Full-Compliance-Messungen gemäß CISPR 16-1-1 im Frequenzbereich bis 30 MHz (CISPR-Bänder A und B)
• Pre-Compliance-Messungen oberhalb von 30 MHz bis zu 6 GHz, je nach Modell
• Drei Frequenzvarianten für unterschiedliche EMV-Prüfanforderungen
• Modular erweiterbare Architektur mit Full-Compliance-Messeinheiten für höhere Frequenzen
• Direkte Analog-Digital-Wandlung bis 30 MHz für digitale Messwertverarbeitung
• Integrierte HF-Vorselektion zur Verbesserung der Messselektivität
• Mehrere gleichzeitig arbeitende Detektoren für effiziente Störaussendungsanalysen
• Smart Detector Funktion zur Reduzierung der Messzeiten
• Kompakte und robuste Konstruktion für Labor- und Vor-Ort-Messungen
• Optionaler Li-Ion-Akku für netzunabhängige Messungen
• PMM Emission Suite (PES) Software für Messsteuerung und Auswertung
• Zusätzliche Messfunktionen durch optionale Click-Analyse und MIL-STD-Messbandbreiten

Wesentliche Merkmale

• Verfügbare Frequenzvarianten:
  • 9010/03P: 10 Hz bis 300 MHz
  • 9010/30P: 10 Hz bis 3 GHz
  • 9010/60P: 10 Hz bis 6 GHz
• Full Compliance: CISPR 16-1-1 im Frequenzbereich von 9 kHz bis 30 MHz
• Pre-Compliance-Bereich: oberhalb 30 MHz bis zur jeweiligen oberen Grenzfrequenz
• Digitale Empfängerarchitektur mit direkter Analog-Digital-Wandlung bis 30 MHz
• Integrierter HF-Vorselektor und zuschaltbarer 20-dB-Vorverstärker im Bereich bis 30 MHz
• Integrierter, zuschaltbarer Pulse Limiter im niederfrequenten Empfangspfad
• Messdetektoren: Peak, Quasi-Peak, Average und RMS mit simultaner Auswertung
• RMS-Average-Detektor als zusätzliche Option
• CISPR-Messbandbreiten: 200 Hz und 9 kHz bis 30 MHz; 120 kHz oberhalb 30 MHz
• Optionale MIL-STD-461-Messbandbreiten
• HF-Eingänge: 50 Ohm, BNC bis 30 MHz und N-Anschluss für höhere Frequenzen
• Maximaler HF-Eingangspegel ohne Beschädigung: 137 dBµV (1 W)
• Integrierter Tracking Generator für zusätzliche HF-Messaufgaben
• Click-Messfunktion als optionale Erweiterung
• Steuerung externer LISNs über den User Port
• Schnittstellen: USB 2.0, RS-232, High-Speed-Glasfaserverbindung und User Port
• Optionale Erweiterungsmodule: 9030, 9060 und 9180
• Spannungsversorgung: 10 bis 15 V DC; optionaler Li-Ion-Akku
• Abmessungen: 235 × 105 × 335 mm
• Gewicht: ca. 4,1 kg

Typische Anwendungen

• Leitungsgeführte Störaussendungsmessungen gemäß CISPR 16-1-1 mit geeigneten externen Netznachbildungen
• Gestrahlte EMV-Pre-Compliance-Messungen bis 300 MHz, 3 GHz oder 6 GHz
• Produktentwicklung und EMV-Validierung elektronischer Baugruppen und Geräte
• Störungsanalyse und Fehlersuche an elektrischen und elektronischen Systemen
• EMV-Messungen in industriellen und kommerziellen Anwendungen
• Voruntersuchungen in Absorberkammern und auf Freifeldmessplätzen
• EMV-Qualitätssicherung in Produktions- und Entwicklungsumgebungen
• Filtercharakterisierung und HF-Komponentenprüfung mit dem integrierten Tracking Generator
• Normgerechte gestrahlte Emissionsmessungen mit geeigneten externen Full-Compliance-Modulen

Weitere Informationen

Die 9010/XXP Serie ist in drei Frequenzvarianten erhältlich. Der 9010/03P deckt Frequenzen bis 300 MHz ab, der 9010/30P erweitert den Bereich auf 3 GHz und der 9010/60P ermöglicht Pre-Compliance-Messungen bis 6 GHz.

Alle drei Modelle bieten Full Compliance gemäß CISPR 16-1-1 in den Bändern A und B. Bei Messungen oberhalb von 30 MHz sind die jeweiligen Einschränkungen des Pre-Compliance-Betriebs zu berücksichtigen.

Eine Erweiterung zu normgerechten Full-Compliance-Messungen bei höheren Frequenzen ist durch externe Messeinheiten möglich. Die 9030 deckt 30 MHz bis 3 GHz ab, die 9060 30 MHz bis 6 GHz und die 9180 6 GHz bis 18 GHz. Die Datenübertragung erfolgt über eine High-Speed-Glasfaserverbindung. Die Verfügbarkeit der jeweiligen Erweiterungsmodule ist separat zu prüfen.

Für leitungsgeführte Messungen können externe LISNs angeschlossen werden. Die optionale Click-Messfunktion ermöglicht zusätzliche Prüfungen diskontinuierlicher Störaussendungen.

EMCO Elektronik unterstützt Anwender bei der Auswahl der geeigneten Gerätevariante, der Planung modularer EMV-Messsysteme und der Integration der 9010/XXP Serie in bestehende Labor- und Prüfumgebungen.
