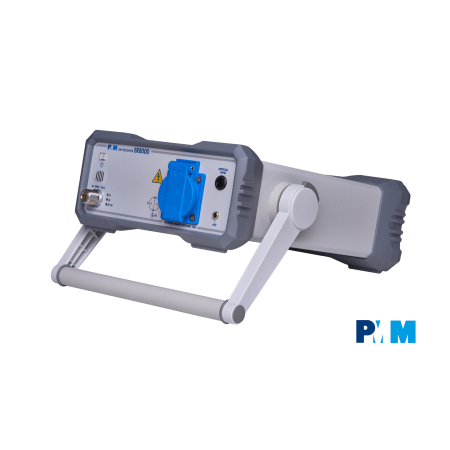

EMI-FFT-Empfänger in voller Normkonformität mit integriertem LISN EMI-Empfänger: ER8000 | NARDA SAFETY TEST SOLUTIONS

Extrem kompakt, flexibel und einfach zu bedienen – der ER8000 ist ein leistungsstarker, vollständig CISPR 16-1-1-konformer EMI-Empfänger, der sich perfekt für jede leitungsgebundene und gestrahlte Messung von 9 kHz bis 3 GHz eignet.

Der ER8000 verfügt über eine integrierte 16-A-LISN, wodurch dieser kompakte Messaufbau leitungsgeführte Störaussendungsmessungen schnell und effektiv durchführen kann – sowohl im Entwicklungslabor während der Produktentwicklung als auch in einem EMV-Labor.

Der Empfänger kann mit zwei unterschiedlichen Frequenzbereichen bestellt werden: 9 kHz bis 30 MHz (PMM ER8000 Opt. 00) oder 9 kHz bis 3 GHz (PMM ER8000 Opt. 01). Nutzer können jederzeit von der Version Opt. 00 auf die Version Opt. 01 upgraden.

Vorteile

• Full-Compliance EMI-Messungen gemäß CISPR 16-1-1
• Integrierte 16-A-LISN für leitungsgeführte Störaussendungsmessungen ohne zusätzliche externe Netznachbildung bei geeigneten Prüflingen
• Sehr kurze Messzeiten durch lückenlose FFT-Technologie
• Kombination aus EMI-Messempfänger und Spektrumanalysator in einem Gerät
• Hohe Selektivität durch integrierten Vorselektor und rauscharmen Vorverstärker
• Kompaktes und robustes Design für Labor- und Vor-Ort-Messungen
• Frequenzbereich von 9 kHz bis 3 GHz je nach Geräteoption
• Erweiterung von Option 00 auf Option 01 möglich
• Steuerung externer LISNs und weiterer Messsystemkomponenten
• PMM Emission Suite (PES) Software für Messsteuerung, Analyse und Dokumentation
• Unterstützung von Click-Messungen mit dem optionalen CA0010 Click Analyzer

Wesentliche Merkmale

• Frequenzbereich:
  • ER8000 Option 00: 9 kHz bis 30 MHz
  • ER8000 Option 01: 9 kHz bis 3 GHz
• Messverfahren: lückenlose FFT-Signalverarbeitung
• Direkte Analog-Digital-Wandlung bis 30 MHz
• Integrierte LISN: einphasig, 16 A, 150 kHz bis 30 MHz
• LISN-Norm: CISPR 16-1-2
• Maximale LISN-Betriebsspannung: 250 V AC / 350 V DC
• Normen: CISPR 16-1-1; Messungen nach MIL-STD-461, ANSI C63.2 und FCC
• CISPR 14-1: Click-Messungen in Verbindung mit dem CA0010
• Integrierter HF-Vorselektor und zuschaltbarer Vorverstärker
• Messdetektoren: Peak, Quasi-Peak, Average, RMS, RMS-Average und C-Average
• Smart Detector Funktion oberhalb 30 MHz
• CISPR-Messbandbreiten: 200 Hz, 9 kHz, 120 kHz und 1 MHz
• Maximaler HF-Eingangspegel ohne Beschädigung: 140 dBµV (2 W) bis 30 MHz; 137 dBµV (1 W) oberhalb 30 MHz
• Schnittstellen: USB 2.0, RS-232 und User Port für externe Komponenten
• PMM Emission Suite Software für Messautomatisierung, Grenzwertauswertung und Prüfberichte
• Abmessungen: 235 × 105 × 300 mm
• Gewicht: ca. 5,2 kg

Typische Anwendungen

• Leitungsgeführte Emissionsmessungen mit der integrierten 16-A-LISN
• Gestrahlte Störaussendungsmessungen mit geeigneten Messantennen und Option 01
• Normgerechte EMV-Prüfungen in Test- und Zertifizierungslaboren
• EMV-Pre-Compliance-Messungen während der Produktentwicklung
• Störungsanalyse und Fehlerdiagnose an elektrischen und elektronischen Geräten
• EMV-Messungen in industriellen, kommerziellen und militärischen Anwendungen
• Messungen in Absorberkammern, GTEM-Zellen und Freifeldmessplätzen
• Qualitätssicherung und Prüfung in Produktionsumgebungen
• Diskontinuierliche Störaussendungsmessungen mit dem CA0010 Click Analyzer

Weitere Informationen

Der ER8000 ist in zwei Frequenzkonfigurationen erhältlich. Die Option 00 mit 9 kHz bis 30 MHz eignet sich insbesondere für leitungsgeführte EMV-Messungen. Die Option 01 erweitert den Frequenzbereich bis 3 GHz und ermöglicht zusätzlich gestrahlte Emissionsmessungen.

Die integrierte 16-A-LISN arbeitet von 150 kHz bis 30 MHz. Für andere Netzkonfigurationen oder höhere Prüfströme können geeignete externe Netznachbildungen eingesetzt werden.

Mit dem optionalen PMM CA0010 Click Analyzer lässt sich das Messsystem um die Analyse diskontinuierlicher leitungsgeführter Störungen gemäß CISPR 14-1 erweitern.

EMCO Elektronik unterstützt Anwender bei der Auswahl der passenden Geräteversion, der Konfiguration vollständiger EMV-Messsysteme und der Integration des ER8000 in bestehende Prüfaufbauten.
