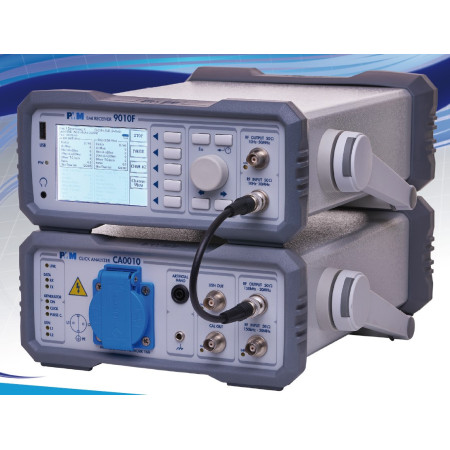

EMI-Click-Analysator - Vierkanalig mit integriertem LISN und vollständigem CISPR-Kalibrator: CA0010 | NARDA SAFETY TEST SOLUTIONS

Der innovative CA0010 ist ein Full-Compliance-Click Analyzer mit integrierter 16-A-LISN und CISPR-Kalibrator und stellt die ideale Ergänzung für die EMI-FFT-Empfänger 9010F, ER8000 und ER9000 dar.

Der CA0010 kann vier simultane Messungen bei 150 kHz, 500 kHz, 1,4 MHz und 30 MHz durchführen und auch als eigenständiger Messaufbau für Compliance-Prüfungen eingesetzt werden. Der Anwender kann alle click-relevanten Parameter einstellen, wie zum Beispiel deren Amplitude, Dauer, Abstand, Anzahl, Wiederholungen und nicht zuletzt die Amplitude der CISPR-Pulse.

Vorteile

• Gleichzeitige Messung auf vier unabhängigen Frequenzkanälen
• Integrierte 16-A-LISN für leitungsgeführte Störspannungsmessungen
• Integrierter CISPR-Kalibrator zur Erzeugung von Click-Sequenzen und CISPR-Pulsen
• Unterstützung normgerechter EMV-Prüfungen gemäß CISPR 14-1 und CISPR 16-1-1
• Reduzierter Messaufbau durch Kombination mehrerer Funktionen in einem Gerät
• Detaillierte Auswertung und Analyse mit spezieller PC-Software
• Anschluss externer LISNs für zusätzliche Messkonfigurationen

Wesentliche Merkmale

• Vier Messfrequenzen: 150 kHz, 500 kHz, 1,4 MHz und 30 MHz
• Vier unabhängige Kanäle mit integrierten Vorselektoren, Dämpfungsgliedern und Vorverstärkern
• Integrierte einphasige LISN: 16 A, 150 kHz bis 30 MHz
• Integrierter Schaltvorgangszähler mit einstellbarer Stromschwelle
• Integrierter Click-Generator und CISPR-Pulskalibrator
• Zeitauflösung: 500 µs für die Analyse aufgezeichneter Click-Ereignisse
• Maximaler HF-Eingangspegel: 140 dBµV (2 W) ohne Beschädigung
• PCA (PMM Click Analyzer) Software zur detaillierten Messdatenauswertung
• PCG (PMM Click Generator) Software zur Erzeugung von CISPR-Prüfsequenzen
• Betrieb mit kompatiblen PMM-EMI-Messempfängern, einschließlich 9010F, ER8000 und ER9000

Typische Anwendungen

• Messung diskontinuierlicher leitungsgeführter Störungen (Clicks)
• Konformitätsprüfungen nach CISPR 14-1 an elektrischen und elektronischen Geräten
• Analyse von Störaussendungen durch Relais, Schalter und andere schaltende Komponenten
• Überprüfung und Kalibrierung von Click-Messsystemen
• Leitungsgeführte Störaussendungsmessungen mit der integrierten LISN
• EMV-Entwicklung, Fehleranalyse und Störungssuche
• Automatisierte Click-Analyse und Erstellung von Prüfberichten

Weitere Informationen

Der CA0010 ist für den Einsatz mit kompatiblen PMM-EMI-Messempfängern ausgelegt. Die integrierte LISN, der Click-Generator und der CISPR-Kalibrator ermöglichen einen umfassenden Messaufbau zur Untersuchung diskontinuierlicher Störaussendungen.

EMCO Elektronik unterstützt Anwender bei der technischen Auswahl und Integration von Narda / PMM-Messlösungen in bestehende EMV-Prüfumgebungen.
