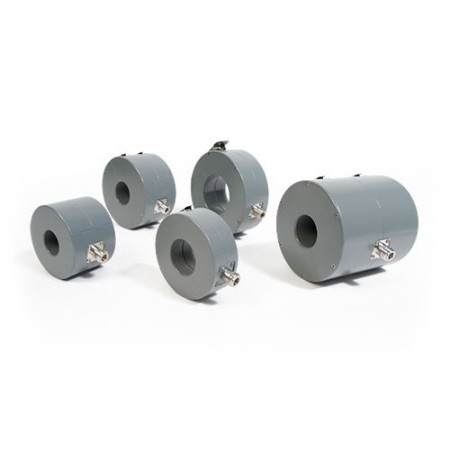

BCI-Stromeinspeisezangen – 10 kHz bis 2,1 GHz: F-120-9A / F-140 / F-150 | Fischer Custom Communications, Inc.

Die Bulk Current Injection (BCI)-Stromeinspeisezangen von Fischer Custom Communications (FCC) ermöglichen die induktive Einkopplung definierter HF-Störströme in Kabel und Kabelbäume. Sie werden für leitungsgebundene EMV-Störfestigkeitsprüfungen an elektronischen Komponenten, Baugruppen und Systemen eingesetzt, ohne die elektrische Verbindung des Prüflings auftrennen zu müssen.

Das BCI-Produktportfolio von FCC umfasst unterschiedliche Frequenzbereiche, Belastbarkeiten und Zangengeometrien. Die Modelle F-120-9A, F-140 und F-150 sind drei ausgewählte Lösungen für Prüfanwendungen zwischen 10 kHz und 2,1 GHz. Die Auswahl richtet sich insbesondere nach der anzuwendenden Prüfnorm, der Frequenz, der erforderlichen HF-Leistung und dem Durchmesser des Kabelbaums.

Vorteile

• Induktive HF-Stromeinkopplung: Störfestigkeitsprüfungen an Leitungen und Kabelbäumen ohne Unterbrechung der elektrischen Verbindung.
• Unterschiedliche Frequenzbereiche: Spezialisierte Modelle für niederfrequente, breitbandige und hochfrequente BCI-Prüfungen.
• Normbezogene Produktauswahl: Modelle mit Zuordnung zu IEC/EN 61000-4-6, ISO 13766-2 und ISO 11452-4.
• Unterschiedliche Belastbarkeiten: HF-CW-Nennleistungen von 100 W beziehungsweise 250 W bei den vorgestellten Modellen.
• Passende Kalibriervorrichtungen: Modellbezogene Calibration Fixtures zur Vorbereitung und Kalibrierung des Prüfaufbaus.
• Flexible Integration: Einsatz in EMV-Prüflaboren, Entwicklungsumgebungen und bei der Systemqualifizierung.

Wesentliche Merkmale

• Hersteller: Fischer Custom Communications (FCC)
• Produktgruppe: Bulk Current Injection (BCI) Probes
• Funktion: Induktive Einkopplung von HF-Störströmen in Kabel und Kabelbäume
• Frequenzbereich der vorgestellten Modelle: 10 kHz bis 2,1 GHz, modellabhängig
• HF-CW-Nennleistung: 100 W oder 250 W, modellabhängig
• Innendurchmesser: 32 mm oder 40 mm, modellabhängig
• Kalibrierung: Modellbezogene BCI-Kalibriervorrichtungen

F-120-9A – 10 kHz bis 230 MHz: BCI-Zange für leitungsgebundene Störfestigkeitsprüfungen mit Gleichtakt-Stromeinkopplung gemäß IEC/EN 61000-4-6. Das Modell bietet eine HF-CW-Nennbelastbarkeit von 100 W und einen Innendurchmesser von 40 mm.

F-140 – 100 kHz bis 1 GHz: Breitbandige BCI-Zange für die Einkopplung von HF-Störströmen. FCC nennt ISO 13766-2 als zugeordnete Prüfnorm. Die HF-CW-Nennbelastbarkeit beträgt 100 W, der Innendurchmesser 40 mm.

F-150 – 800 MHz bis 2,1 GHz: Kompakte Hochfrequenz-BCI-Zange für Störfestigkeitsprüfungen, unter anderem nach ISO 11452-4. Mit einer HF-CW-Nennbelastbarkeit von 250 W und einem Innendurchmesser von 32 mm eignet sie sich für entsprechende Hochfrequenz-Prüfaufbauten.

Typische Anwendungen

• Automotive-EMV: Störfestigkeitsprüfungen an elektronischen Komponenten und Kabelbäumen entsprechend den anwendbaren Prüfverfahren.
• Luftfahrt und Avionik: Untersuchung der leitungsgebundenen HF-Störfestigkeit elektronischer Systeme.
• EMV-Konformitätsprüfungen: Durchführung normbezogener Bulk Current Injection-Prüfverfahren.
• Entwicklung und Qualifizierung: Analyse der Empfindlichkeit elektronischer Baugruppen und Systeme gegenüber eingekoppelten HF-Störströmen.
• EMV-Prüflabore: Integration in Prüfaufbauten mit HF-Verstärkern, Mess- und Überwachungstechnik sowie geeigneten Kalibriervorrichtungen.

Weitere Informationen

Kalibrierung der BCI-Zangen: Für eine normgerechte Vorbereitung von BCI-Prüfungen werden geeignete Kalibriervorrichtungen eingesetzt. Sie ermöglichen die Ermittlung der erforderlichen HF-Vorwärtsleistung zur Erzeugung definierter Prüfströme unter den Bedingungen der jeweiligen Kalibriervorrichtung.

FCC bietet für die vorgestellten Modelle folgende zugeordnete Calibration Fixtures an:

• F-120-9A: FCC-BCICF-6-150
• F-140: FCC-BCICF-2
• F-150: FCC-BCICF-150

Auswahl der geeigneten BCI-Zange: Neben dem Frequenzbereich und der zugehörigen Prüfnorm sind die erforderliche HF-CW-Belastbarkeit, der Innendurchmesser der Zange und die Geometrie des zu prüfenden Kabelbaums entscheidend. Die technische Auslegung muss außerdem die Anforderungen des konkreten Prüfverfahrens berücksichtigen.

EMCO Elektronik unterstützt Kunden mit technischer Beratung bei der Auswahl geeigneter BCI-Stromeinspeisezangen und zugehöriger Kalibriervorrichtungen. Dank der Erfahrung im Bereich EMV- und HF-Messtechnik können die Anforderungen unterschiedlicher Entwicklungs-, Prüf- und Qualifizierungsaufgaben berücksichtigt werden.

Modellvergleich – F-120-9A, F-140 und F-150
