HF-Hybridkombinatoren und -Matrizen – Low-PIM und Multiband, 0.422–0.424 GHz | JQL Electronics / Dorado

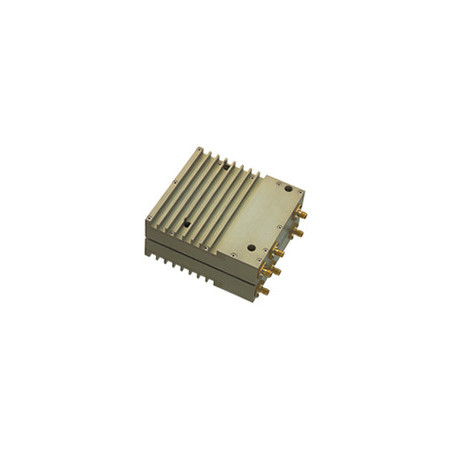

JQL Hybrid Combiner und Hybrid Matrices für HF-, DAS- und Wireless-Anwendungen. Multiband-Konfigurationen, Low-PIM-Ausführungen und Custom Designs.
Die Hybrid Combiners und Hybrid Matrices von JQL Technologies sind passive HF-Komponenten für die Kombination und Verteilung mehrerer HF-Signalpfade und Frequenzbänder. Die Produktfamilie umfasst sowohl Hybrid Combiner mit definierten elektrischen Eigenschaften als auch Multiband-Matrizen für mehrere Mobilfunk-Frequenzbereiche.
Die verfügbaren Modelle unterscheiden sich hinsichtlich Frequency Band, Insertion Loss, Isolation, Return Loss, PIM und Power. Bei den Hybrid Matrices werden mehrere Frequenzbänder innerhalb einer Baugruppe kombiniert.
Vorteile
- Hybrid Combiner und Hybrid Matrices: zwei Produktgruppen für unterschiedliche HF-Signalarchitekturen.
- Multiband-Konfigurationen: Matrix-Modelle für mehrere Mobilfunkbänder innerhalb einer Baugruppe.
- Low-PIM-Ausführungen: PIM-Werte sind bei ausgewählten Modellen spezifiziert.
- Hohe Isolation: bis 70 dB beim gelisteten JFCC0422T0424NF.
- Breitbandige Hybrid Combiner: Modelle für 2 bis 6 GHz und 4 bis 8 GHz.
- Leistungsvarianten: unterschiedliche Power-Spezifikationen abhängig vom Modell.
- Custom Design: kundenspezifische Konfigurationen nach Type, Frequency Band, Insertion Loss, Rejection und Isolation.
Wesentliche Merkmale
- Produkttypen: Hybrid Combiner und Hybrid Matrix
- Hybrid-Combiner-Frequenzbereiche: 0,422–0,424 GHz, 2–6 GHz und 4–8 GHz
- Hybrid Matrices: Multiband-Konfigurationen für LTE700, CELL800, PCS, AWS, WCS, CDMA & GSM, LTE1800 und WCDMA
- Insertion Loss: modellabhängig
- Isolation: bei Hybrid Combiners modellabhängig bis 70 dB
- Return Loss: modellabhängig
- PIM: bei ausgewählten Hybrid Combiners und Hybrid Matrices spezifiziert
- Power: bei Hybrid Combiners modellabhängig
Typische Anwendungen
- DAS – Distributed Antenna Systems
- Public-Safety-Funksysteme
- Radar
- Radio Links
- SatCom
- Wireless-Kommunikationssysteme
Weitere Informationen
Die Produktfamilie gliedert sich in Hybrid Combiner und Hybrid Matrices. Die Hybrid Combiner umfassen sowohl eine schmalbandige 0,422–0,424-GHz-Konfiguration als auch breitbandige Modelle von 2 bis 6 GHz und 4 bis 8 GHz.
Die Hybrid Matrices JCX1284 und JFCC0703T2170DF kombinieren mehrere definierte Mobilfunkbänder. Dadurch stehen unterschiedliche Multiband-Konfigurationen mit modellabhängiger Insertion Loss und PIM-Spezifikation zur Verfügung.
Hybrid Combiner – Modellvergleich
| Artikelnummer | Band 1 (GHz) | Band 2 (GHz) | Insertion Loss | Isolation | Return Loss | PIM (dBc) | Power |
|---|---|---|---|---|---|---|---|
| JFCC0422T0424NF | 0.422–0.424 | 0.422–0.424 | 4 | 70 | 20 | 80 (4x47dBm) | 4x100 |
| HC-2000T6000-S5 | 2.0–6.0 | 2.0–6.0 | 1.0 Typ / 1.5 Max | 20 | 15.6 Typ / 12.8 Min | 50 | |
| HC-4000T8000-S5 | 4.0–8.0 | 4.0–8.0 | 0.35 | 18 | 17 | 50 |
Hybrid Matrices – Modellvergleich
| Artikelnummer | Band 1 | Band 2 | Band 3 | Band 4 | Band 5 | Insertion Loss | PIM (dBc) |
|---|---|---|---|---|---|---|---|
| JCX1284 | LTE700 | CELL800 | PCS | AWS | WCS | 9 | 130 (2x43dBm) |
| JFCC0703T2170DF | LTE700 | CDMA&GSM | LTE1800 | WCDMA | 1.2 | 150 (2x43dBm) |
