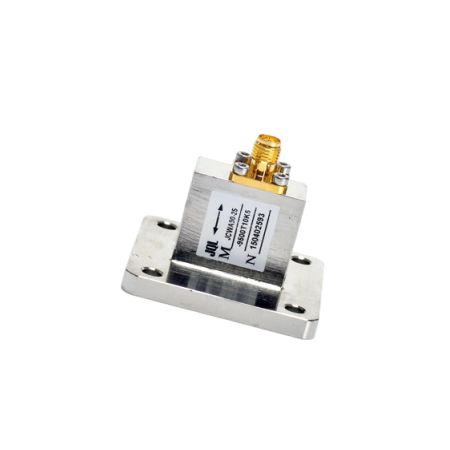

Hohlleiteradapter – WR137 bis WR28, bis 40 GHz | JQL Electronics / Dorado
JQL Hohlleiteradapter von 5,85 bis 40 GHz für WR137 bis WR28 mit SMA-, N- und K-Anschlüssen sowie Straight- und 90°-Launcher-Konfigurationen.
Die Waveguide Adapters von JQL Technologies umfassen verschiedene Adapterlösungen für Hohlleiter-, HF- und Mikrowellensysteme. Die gelisteten Modelle decken Frequenzen von 5,85 bis 40 GHz sowie verschiedene Hohlleitergrößen von WR137 bis WR28 ab.
Je nach Ausführung stehen unterschiedliche HF-Schnittstellen und mechanische Konfigurationen zur Verfügung. Die Produktfamilie umfasst Modelle mit SMA-, N- und K-Anschlüssen sowie Varianten mit Straight- oder 90°-Launcher.
Vorteile
- Breiter Frequenzbereich: gelistete Modelle von 5,85 bis 40 GHz.
- Mehrere Hohlleitergrößen: Varianten für WR137, WR112, PDR84, WR90, WR75, WR62, WR42 und WR28.
- Unterschiedliche HF-Anschlüsse: SMA-, N- und K-Konfigurationen bei den entsprechend spezifizierten Modellen.
- Flexible Launcher-Ausführungen: Straight- und 90°-Varianten verfügbar.
- VSWR: modellabhängige Werte von 1,20 bis 1,80 innerhalb der gelisteten Produktfamilie.
- Custom Design: JQL bietet kundenspezifische Auslegungen entsprechend den benötigten HF-Parametern.
Wesentliche Merkmale
- Produkttyp: Waveguide Adapter / Hohlleiteradapter
- Frequenzbereich der gelisteten Modelle: 5,85 bis 40 GHz
- Hohlleitergrößen: WR137, WR112, PDR84, WR90, WR75, WR62, WR42 und WR28
- Connector-Optionen: SMA, N und K bei den entsprechend spezifizierten Modellen
- Launcher: Straight oder 90 Degree bei ausgewählten Modellen
- VSWR: modellabhängig
Typische Anwendungen
- DAS – Distributed Antenna Systems
- Public-Safety-Funksysteme
- Radar
- Radio Links
- SatCom
- Wireless-Kommunikationssysteme
Weitere Informationen
Die JQL Waveguide Adapter Produktfamilie umfasst verschiedene Modelle für unterschiedliche Hohlleitergrößen, Frequenzbereiche und Anschlusskonfigurationen. Bei mehreren JAC-Modellen stehen beispielsweise Female-Connectoren als Standard und entsprechende Male-Ausführungen als Option zur Verfügung.
Die Modellpalette umfasst sowohl Full-Band-Konfigurationen als auch spezifische Frequenzbereiche. Je nach Modell sind Straight- oder 90°-Launcher sowie unterschiedliche koaxiale Anschlussvarianten verfügbar.
Modellvergleich
| Teilenummer | Frequenzbereich (GHz) | VSWR | Standard-Connector | Optionaler Connector | Launcher |
|---|---|---|---|---|---|
| JISO-WR137-5850T7025SM5 | 5.850–7.025 | 1.20 | |||
| JACWR112NF | 7.05–10.00 | 1.2 | N-f | N-m | 90 Degree |
| JACWR112SF-PDR84 | 7.05–10.00 | 1.25 | SMA-f | SMA-m | 90 Degree |
| JACWR112SF | 7.05–10.00 | 1.2 | SMA-f | SMA-m | 90 Degree |
| JACWR112SF-7800T7930 | 7.800–7.930 | 1.20 | SMA-f | SMA-m | Straight |
| JFAD7900T8400WR112 | 7.9–8.4 | 1.26 | N Female | ||
| JWA112-8.0T8.4NF | 8.0–8.4 | 1.25 | N Female | ||
| JACWR90SF | 8.20–12.40 | 1.2 | SMA-f | SMA-m | 90 Degree |
| JACWR90NF | 8.20–12.40 | 1.2 | N-f | N-m | 90 Degree |
| JCWR90-25-9200T10K2 | 9.20–10.20 | 1.2 | SMA-f | SMA-m | Straight |
| JWA75-NF | 9.84–15.0 | 1.25 | FBP120 (UBR120) | ||
| JACWR75SF | 10.00–15.00 | 1.2 | SMA-f | SMA-m | 90 Degree |
| JACWR62SF | 12.00–18.00 | 1.2 | SMA-f | SMA-m | 90 Degree |
| JWA42-SF | 17.6–26.7 | 1.25 | FBP220 (UBR220) | ||
| JACWR42KF | 18.00–26.50 | 1.3 | K-f | K-m | 90 Degree |
| JACWR28K | 26.50–40.0 | 1.8 | K-f | K-m | 90 Degree |
| JACWR28K-29K0T33K0 | 29.00–33.00 | 1.20 | K-f | K-m | 90 Degree |
