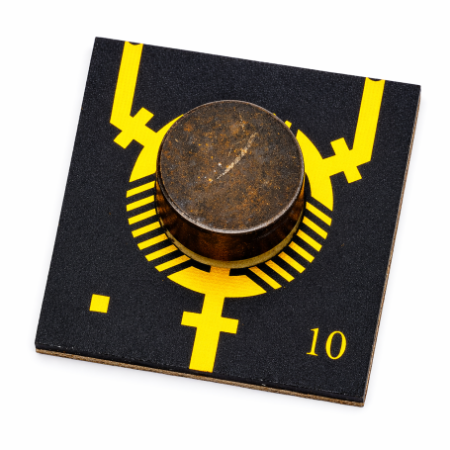

Microstrip HF-Zirkulator – 5,2 bis 39,25 GHz, bis 20 W | JQL Electronics / Dorado
JQL Microstrip HF-Zirkulatoren von 5,2 bis 39,25 GHz mit unterschiedlichen Isolation-, Insertion-Loss-, VSWR- und Leistungswerten für HF- und Mikrowellenanwendungen.
Die Microstrip HF-Zirkulatoren von JQL Technologies sind passive, nicht reziproke HF- und Mikrowellenkomponenten zur gerichteten Signalführung zwischen mehreren Ports. Die Produktfamilie umfasst Konfigurationen von 5,2 bis 39,25 GHz und deckt damit Anwendungen vom Mikrowellenbereich bis in den Millimeterwellenbereich ab.
Die Serie umfasst unterschiedliche JCS-, JC2S-, JCSM- und JCSC-Ausführungen mit modellabhängigen Werten für Isolation, Insertion Loss, VSWR und Average Power. Neben Single-Circulator-Konfigurationen stehen auch Dual-Circulator-Varianten mit portspezifischen Übertragungs- und Isolationseigenschaften zur Verfügung.
Vorteile
- Breiter Frequenzbereich: gelistete Konfigurationen von 5,2 bis 39,25 GHz.
- Single- und Dual-Ausführungen: unterschiedliche Architekturen für die gerichtete HF-Signalführung.
- Geringe Insertion Loss: modellabhängige Konfigurationen mit niedriger Durchgangsdämpfung.
- Hohe Isolation: unterschiedliche Isolationswerte entsprechend Frequenzband und Circulator-Architektur.
- Leistungsvarianten: gelistete Modelle mit Average Power bis 20 W.
- Custom Design: JQL bietet kundenspezifische Auslegungen entsprechend Type, Frequency Band, Insertion Loss, Rejection und Isolation.
Wesentliche Merkmale
- Produkttyp: Microstrip RF Circulator
- Frequenzbereich der gelisteten Modelle: 5,2 bis 39,25 GHz
- Konfigurationen: Single- und Dual-Circulator-Ausführungen
- Bandbreite: überwiegend Full-Band-Konfigurationen
- Isolation: modell- und signalwegabhängig
- Insertion Loss: modell- und signalwegabhängig
- VSWR: modellabhängig
- Average Power: bei gelisteten Modellen bis 20 W
Typische Anwendungen
- DAS – Distributed Antenna Systems
- Public-Safety-Funksysteme
- Radar
- Radio Links
- SatCom
- Wireless-Kommunikationssysteme
Weitere Informationen
Die JQL Microstrip Circulator Serie umfasst unterschiedliche Single- und Dual-Circulator-Konfigurationen. Bei Dual-Modellen können Isolation und Insertion Loss abhängig vom jeweiligen Signalweg zwischen den Ports unterschiedlich spezifiziert sein.
Die verfügbaren Modelle decken mehrere Mikrowellen- und Millimeterwellenbänder ab. Zusätzlich bietet JQL Custom Designs für projektspezifische Anforderungen an Frequency Band, Insertion Loss, Rejection und Isolation.
Modellvergleich
Modelle von 5,2 bis 7,999 GHz anzeigen
| Teilenummer | Frequenzband (GHz) | Bandbreite | Isolation (dB) | Insertion Loss (dB) | VSWR | Average Power (W) |
|---|---|---|---|---|---|---|
| JC2S5200T5800G1 | 5.200–5.800 | Full | 30 | 0.80 | 1.30 | 10 |
| JC2S5200T5800G1R | 5.200–5.800 | Full | 18 (2→1); 30 (3→2) | 0.4 (1→2); 0.8 (2→3) | 1.30 | 10 |
| JCS5225T5475G0 | 5.225–5.475 | Full | 18 | 0.50 | 1.25 | 1 |
| JC2SM7850T10K9G2 | 7.850–10.850 | — | 12 Min (S21, S23) / 26 Min (S13) | 0.5 Max (S12) / 1.5 Max (S31) | — | — |
Modelle von 8,0 bis 11,999 GHz anzeigen
| Teilenummer | Frequenzband (GHz) | Bandbreite | Isolation (dB) | Insertion Loss (dB) | VSWR | Average Power (W) |
|---|---|---|---|---|---|---|
| JC2S8000T12K0G2 | 8.000–12.00 | Full | 30 | 1.00 | 1.50 | 20 |
| JC2S8400T11K0G1 | 8.400–11.00 | Full | 28 | 1.40 | 1.35 | 10 |
| JCS8500T9500G0 | 8.500–9.500 | Full | 17 | 0.50 | 1.30 | 15 |
| JCSC8500T10K5-7C | 8.500–10.500 | — | 18.0 | 0.6 | — | — |
| JCS8800T9800G0 | 8.800–9.800 | Full | 17 | 0.50 | 1.30 | 15 |
| JCS9000T10K0C | 9.000–10.00 | Full | 18.0 Min @ 25°C / 17.0 Min @ -40…+85°C | 0.5 Max @ 25°C / 0.6 Max @ -40…+85°C | — | — |
| JCSC9000T9500-7 | 9.000–9.500 | — | 18.0 | 0.5 | — | — |
| JCSC9000T10K0-7 | 9.000–10.000 | — | 18.0 | 0.35 Max @ +25°C / 0.45 Max @ -40…+80°C | — | — |
| 2DMC-9.5-1C-9.5BW10.53W6 | 9.000–10.000 | Full | 18.0 (2→1; 1→3; 3→1) / 33.0 (3→2) Min | 0.50 (1→2) / 0.90 (2→3) Max | — | — |
| JCSM9000T10K0 | 9.000–10.000 | Full | 18.0 | 0.7 @ (P1-2, P2-3) | 1.30 | — |
| JCS9000T9200G0 | 9.000–9.200 | Full | 19 | 0.50 | 1.25 | 15 |
| JCS9000T10K0G0 | 9.000–10.00 | Full | 18 | 0.50 | 1.25 | 0.5 |
| JCS9000T10K0G0R | 9.000–10.00 | Full | 18 | 0.50 | 1.25 | 15 |
| JCSM9500T10K5 | 9.500–10.500 | Full | 19.0 | 0.5 | 1.30 | 2 |
Modelle von 12,0 bis 17,999 GHz anzeigen
| Teilenummer | Frequenzband (GHz) | Bandbreite | Isolation (dB) | Insertion Loss (dB) | VSWR | Average Power (W) |
|---|---|---|---|---|---|---|
| JCS12K0T13K5G0 | 12.00–13.50 | Full | 17 | 0.60 | 1.30 | 3 |
| JCS14K0T18K0G1 | 14.00–18.00 | Full | 18 | 0.60 | 1.40 | 10 |
| JCSM14K5T15K5 | 14.50–15.50 | Full | 17.0 | 0.60 | 1.30 | 2 |
| JCS15K0T17K0G1 | 15.00–17.00 | Full | 19 | 0.50 | 1.30 | 10 |
| JC2S15K7T17K7G2 | 15.70–17.70 | Full | 30 | 1.10 | 1.30 | 20 |
| 2CMC-17-9BW3.53W15 | 16.700–17.300 | Full | 18.0 | 0.6 | — | — |
Modelle von 18,0 bis 39,25 GHz anzeigen
| Teilenummer | Frequenzband (GHz) | Bandbreite | Isolation (dB) | Insertion Loss (dB) | VSWR | Average Power (W) |
|---|---|---|---|---|---|---|
| JCS19K5T23K0G0 | 19.50–23.00 | Full | 15 | 0.80 | 1.40 | 1 |
| JCSM26K5T29K5A2 | 26.50–29.50 | Full | 18.0 | 1.00 | 1.3 | 2 |
| JCSM26K5T29K5 | 26.50–29.50 | Full | 18.0 | 1.00 | 1.3 | 2 |
| JCSM17K3T17K5-6 | 34.000–36.000 | Full | 18.0 | 0.90 | — | — |
| JCS34K0T36K0A0 | 34.000–36.000 | Full | 16.5 | 0.90 | — | — |
| JCS34K4T35K6G0 | 34.40–35.60 | Full | 16 | 1.20 | 1.40 | 1 |
| JCSM37K75T39K25 | 37.75–39.25 | Full | 18.0 | 1.20 | 1.35 | 2 |
