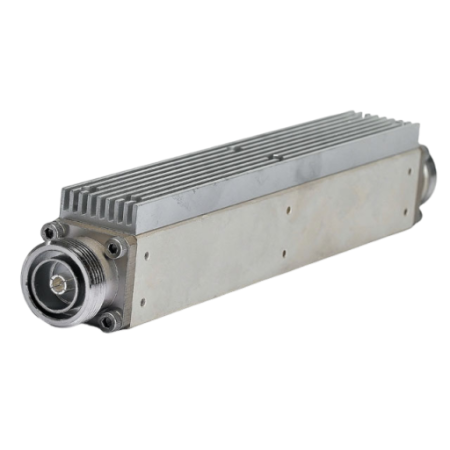

Cavity-Tiefpassfilter – Standard- und Custom-Design, 0.010 bis 0.450 GHz | JQL Electronics / Dorado
Passive Cavity-Tiefpassfilter von JQL zur Übertragung niedriger HF-Frequenzen und Unterdrückung höherer Frequenzanteile – als Standard- und Custom-Design-Lösungen.
Die Cavity-Tiefpassfilter von JQL Technologies sind passive HF-Filter zur Übertragung niedriger Frequenzanteile bei gleichzeitiger Dämpfung höherer Frequenzen außerhalb des spezifizierten Durchlassbereichs.
JQL bietet verschiedene Standardausführungen mit unterschiedlichen Passbands, Insertion Loss, Rejection, Return Loss, Temperaturbereichen und HF-Anschlüssen. Die derzeit dokumentierten JFCL-Modelle decken Passbands von 10 MHz bis 500 MHz beziehungsweise spezifische Teilbereiche innerhalb dieses Frequenzbereichs ab.
Zusätzlich zu den Standardreferenzen unterstützt JQL kundenspezifisches Filterdesign. Als Designparameter können unter anderem Filtertyp, Frequenzbereich, Insertion Loss, Rejection und Isolation spezifiziert werden.
Vorteile
- Cavity-Filtertechnologie für frequenzselektive HF-Signalwege
- Verschiedene Passbands für unterschiedliche HF-Anwendungen
- Insertion Loss ab 0,9 dB bei den entsprechend spezifizierten Standardmodellen
- Definierte Out-of-Band Rejection bei ausgewählten Referenzen
- Modelle mit SMA- und N-Anschlüssen
- Betriebstemperaturbereiche bis −40 bis +85 °C bei entsprechend spezifizierten Modellen
- Custom Design für anwendungsspezifische Filteranforderungen
- Technische Unterstützung durch EMCO bei Auswahl und Spezifikationsabgleich
Wesentliche Merkmale
- Filtertyp: Cavity Lowpass Filter
- Technologie: passives HF-/Mikrowellenfilter
- Standard-Passbands: abhängig von der Referenz
- Auswahlparameter: Passband, Insertion Loss, Rejection, Return Loss, Temperatur und Anschluss
- Anschlussvarianten: unter anderem SMA und N
- Custom-Design-Parameter: Type, Frequency Band, Insertion Loss, Rejection und Isolation
Typische Anwendungen
- DAS – Distributed Antenna Systems
- Public-Safety-Funksysteme
- Radar
- Radio Links
- SatCom
- Wireless-Kommunikationssysteme
- HF-Signalaufbereitung und frequenzselektive Systemintegration
Weitere Informationen
Die Auswahl eines geeigneten Tiefpassfilters richtet sich insbesondere nach gewünschtem Durchlassbereich, zulässiger Insertion Loss, erforderlicher Rejection, Return Loss, Temperaturbereich und HF-Schnittstelle.
Für Anwendungen, die nicht durch eine Standardreferenz abgedeckt werden, bietet JQL Custom Design. Dabei können die zentralen elektrischen Filterparameter an die jeweilige Systemanforderung angepasst werden.
EMCO Elektronik unterstützt bei der technischen Auswahl geeigneter JQL Lowpass Filter sowie beim Abgleich der Filterparameter mit der jeweiligen HF- und Mikrowellenanwendung. Dies umfasst insbesondere die Bewertung von Frequenzbereich, Insertion Loss, Rejection, Schnittstelle und Integrationsanforderungen.
| Referenz | Passband | Insertion Loss | Rejection | Return Loss | Temperatur | Anschluss |
|---|---|---|---|---|---|---|
| JFCL0010T0450SF | 0,010–0,450 GHz | 0,9 dB | 12 dB min. @ 620 MHz; 30 dB min. @ 700 MHz–1,0 GHz; 35 dB min. @ 1,05–2 GHz | 18 dB | −40 bis +85 °C | SMA |
| JFCL0010T0500NF | 0,010–0,500 GHz | 0,9 dB | 30 dB min. @ 800 MHz–1,0 GHz | 18 dB | −40 bis +85 °C | N Female |
| JFCL0175NF | 0,140–0,175 GHz | Nicht angegeben | Nicht angegeben | 14 dB | −30 bis +70 °C | N Female / N Male |
