Die Produktfamilie BM800xx umfasst koaxiale Power Divider zur Verteilung eines HF- oder Mikrowellensignals auf mehrere Ausgangsports. Das Modellspektrum deckt Frequenzbereiche von DC bis 40 GHz ab.

Die Serie enthält 2-, 3-, 4-, 6-, 8- und 12-fach Power Divider sowie ausdrücklich als resistive 2-fach Power Divider bezeichnete Modelle. Dadurch kann die Auswahl zunächst anhand der benötigten Anzahl von Signalpfaden und anschließend anhand von Frequenzbereich, Anschluss und VSWR erfolgen.

Je nach Referenz stehen Ausführungen mit BNC-, SMA-, N-, TNC- oder 2,92-mm-Anschlüssen zur Verfügung.

Vorteile

• Unterschiedliche Divider-Typen: Ausführungen mit 2, 3, 4, 6, 8 oder 12 Ausgangsports.
• Resistive Power Divider: spezielle 2-fach Modelle für Frequenzbereiche ab DC.
• Breites Frequenzspektrum: Modellvarianten vom MHz-Bereich bis 40 GHz.
• Flexible Anschlusstechnik: BNC-, SMA-, N-, TNC- und 2,92-mm-Konfigurationen.
• Gezielte Modellauswahl: Frequenzbereich, Anzahl der Ausgänge, Steckverbinder und maximaler VSWR sind modellspezifisch angegeben.
• Skalierbare Signalverteilung: von einfachen 2-fach Aufteilungen bis zu Konfigurationen mit 12 Ausgangspfaden.

Wesentliche Merkmale

• Leistungsteilertypen: 2-, 3-, 4-, 6-, 8- und 12-fach Power Divider.

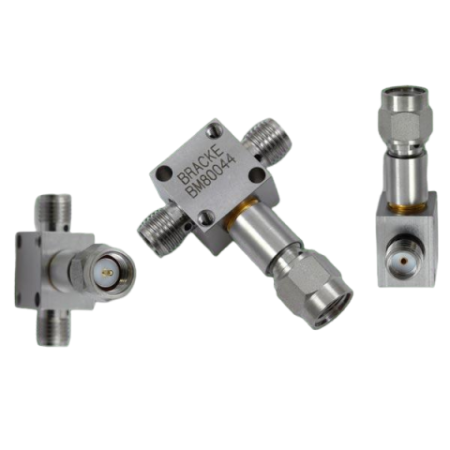

• Resistive Ausführungen: resistive 2-fach Power Divider BM80044 bis BM80047.
• Gesamter Frequenzbereich: DC bis 40 GHz, abhängig vom Modell.
• Anzahl der Ausgangsports: 2, 3, 4, 6, 8 oder 12.
• Steckverbinder: BNC-Buchse, SMA-Buchse, N-Buchse, TNC-Buchse oder 2,92-mm-Buchse.
• Maximaler VSWR: je nach Referenz von 1,15:1 bis 2,00:1 innerhalb der bereitgestellten Modellauswahl.

Typische Anwendungen

• Aufteilung eines HF- oder Mikrowellensignals auf mehrere Messkanäle.
• Verteilung eines Signal- oder Referenzgenerators auf mehrere Prüfpfade.
• Mehrkanalige Labor-, Entwicklungs- und Prüfstandsaufbauten.
• Integration in automatisierte HF- und Mikrowellen-Testsysteme.
• Signalverteilung in Kommunikations-, Radar- und Systemtestumgebungen.
• Breitbandige Signalaufteilung ab DC mit den resistiven Modellen.

Weitere Informationen

Der erste Auswahlparameter ist der benötigte Divider-Typ beziehungsweise die Anzahl der Ausgänge. Ein 2-fach Power Divider eignet sich für die Aufteilung auf zwei Signalpfade, während 3-, 4-, 6-, 8- oder 12-fach Modelle mehrere parallele Mess-, Prüf- oder Versorgungspfade ermöglichen.

Im nächsten Schritt ist der Frequenzbereich zu berücksichtigen. Für Anwendungen ab DC stehen sowohl resistive Modelle als auch eine weitere DC-fähige SMA-Ausführung zur Verfügung. Für Mikrowellenanwendungen reichen ausgewählte 2,92-mm-Modelle bis 40 GHz.

Der Steckverbindertyp sollte zur vorhandenen Systemumgebung passen. BNC-Ausführungen decken vor allem niedrigere HF-Frequenzen und Konfigurationen mit bis zu 12 Ausgängen ab. SMA bietet das breiteste Spektrum an Frequenz- und Portvarianten. N-, TNC- und 2,92-mm-Ausführungen ergänzen die Serie für entsprechende Schnittstellen und Frequenzbereiche.

Die resistiven Modelle BM80044 bis BM80047 bilden innerhalb der Serie eine eigene Gruppe. Sie sind als 2-fach Power Divider ausgeführt, beginnen bei DC und reichen je nach Modell bis 12,4 GHz, 18 GHz oder 26,5 GHz.

EMCO unterstützt bei der Zuordnung von Divider-Typ, Frequenzbereich, Ausgangszahl, Steckverbinder und VSWR zur geplanten HF- oder Mikrowellenanwendung.
