Manuell einstellbare HF-Dämpfungsglieder – Toggle-Bedienung, bis 1 GHz: BM10046 - BM10053 | Bracke Manufacturing
Bracke Toggle-HF-Dämpfungsglieder BM10046 bis BM10053 mit BNC Female, 50 oder 75 Ohm, bis 1 GHz und Dämpfungsbereichen bis 102 dB.

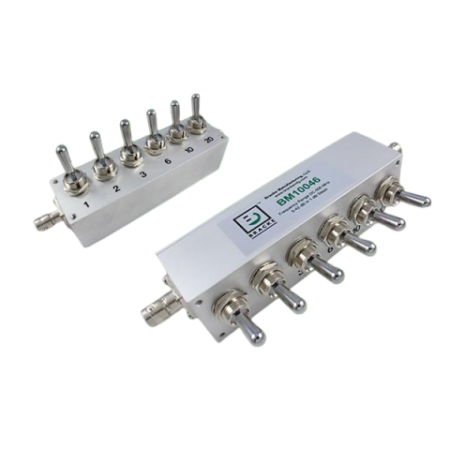

Die Modelle BM10046 / BM10053 sind manuell einstellbare koaxiale HF-Dämpfungsglieder mit Toggle-Bedienung und BNC-Female-Anschlüssen. Die Produktfamilie umfasst Ausführungen für 50-Ohm- und 75-Ohm-Signalwege.
Je nach Modell beträgt die maximale Frequenz 500 MHz oder 1 GHz. Die Dämpfung kann in Schritten von 0,5 oder 1 dB eingestellt werden. Zur Verfügung stehen Dämpfungsbereiche von 0 bis 42 dB, 0 bis 82,5 dB oder 0 bis 102 dB.
Vorteile
- Manuelle Toggle-Bedienung: Direkte Einstellung definierter Dämpfungswerte.
- 50- und 75-Ohm-Ausführungen: Auswahl entsprechend der Impedanz des koaxialen Signalwegs.
- Frequenzen bis 1 GHz: Modellvarianten für maximale Frequenzen von 500 MHz oder 1 GHz.
- Dämpfungsbereiche bis 102 dB: Auswahl entsprechend dem erforderlichen Einstellbereich.
- Schrittweiten von 0,5 oder 1 dB: Unterschiedliche Auflösungen für die manuelle Pegeleinstellung.
- BNC-Female-Anschlüsse: Einheitliche koaxiale Schnittstelle für alle aufgeführten Modelle.
Wesentliche Merkmale
- Produkttyp: Manuell einstellbares Toggle-HF-Dämpfungsglied
- Hersteller: Bracke
- Referenzen: BM10046 bis BM10053
- Impedanz: 50 oder 75 Ohm, abhängig vom Modell
- Anschluss: BNC Female
- Maximale Frequenz: 500 MHz oder 1 GHz, abhängig vom Modell
- Dämpfungsbereich: 0 bis 42 dB, 0 bis 82,5 dB oder 0 bis 102 dB
- Schrittweite: 0,5 oder 1 dB
- Dämpfungsgenauigkeit: Modellabhängig von ±1,0 bis ±6,25 dB
- VSWR: Nicht angegeben in den bereitgestellten Informationen.
Typische Anwendungen
- Manuelle Einstellung definierter Dämpfungswerte in koaxialen HF-Signalwegen
- Stufenweise Variation des Signalpegels in Mess- und Prüfaufbauten
- Vergleichsmessungen mit reproduzierbaren Dämpfungseinstellungen
- Labor- und Entwicklungsaufbauten mit BNC-Schnittstellen
- Signal Conditioning in 50- oder 75-Ohm-Messketten
Weitere Informationen
Die Auswahl des geeigneten Modells richtet sich nach der erforderlichen Systemimpedanz, der maximalen Frequenz, dem gewünschten Dämpfungsbereich und der benötigten Schrittweite. Modelle mit 0,5-dB-Schritten ermöglichen eine feinere manuelle Einstellung, während Varianten mit 1-dB-Schritten Dämpfungsbereiche bis 102 dB abdecken.
EMCO unterstützt bei der technischen Auswahl des geeigneten Toggle-Dämpfungsglieds und bei der Einordnung in die vollständige HF-Mess- oder Prüfkette.
Modellvergleich – 50-Ohm-Ausführungen
| Referenz | Impedanz | Anschluss | Max. Frequenz | Dämpfungsbereich | Schrittweite | Dämpfungsgenauigkeit |
|---|---|---|---|---|---|---|
| BM10046 | 50 Ohm | BNC Female | 500 MHz | 0 bis 42 dB | 1 dB | ±3,5 dB |
| BM10047 | 50 Ohm | BNC Female | 500 MHz | 0 bis 82,5 dB | 0,5 dB | ±6,25 dB |
| BM10048 | 50 Ohm | BNC Female | 1 GHz | 0 bis 42 dB | 1 dB | ±1,0 dB |
| BM10049 | 50 Ohm | BNC Female | 1 GHz | 0 bis 82,5 dB | 0,5 dB | ±1,5 dB |
| BM10050 | 50 Ohm | BNC Female | 1 GHz | 0 bis 102 dB | 1 dB | ±1,5 dB |
Modellvergleich – 75-Ohm-Ausführungen
| Referenz | Impedanz | Anschluss | Max. Frequenz | Dämpfungsbereich | Schrittweite | Dämpfungsgenauigkeit |
|---|---|---|---|---|---|---|
| BM10051 | 75 Ohm | BNC Female | 1 GHz | 0 bis 42 dB | 1 dB | ±1,0 dB |
| BM10052 | 75 Ohm | BNC Female | 1 GHz | 0 bis 82,5 dB | 0,5 dB | ±1,5 dB |
| BM10053 | 75 Ohm | BNC Female | 1 GHz | 0 bis 102 dB | 1 dB | ±1,5 dB |
