Feste Hochleistungs-HF-Dämpfungsglieder – SMA, bis 10 W und 18 GHz: BM10036 / BM10037 | Bracke Manufacturing
Feste Bracke 50-Ohm-SMA-Dämpfungsglieder der Serien BM10036 und BM10037 mit DC bis 18 GHz, 5 oder 10 W und Dämpfungen von 1 bis 40 dB.

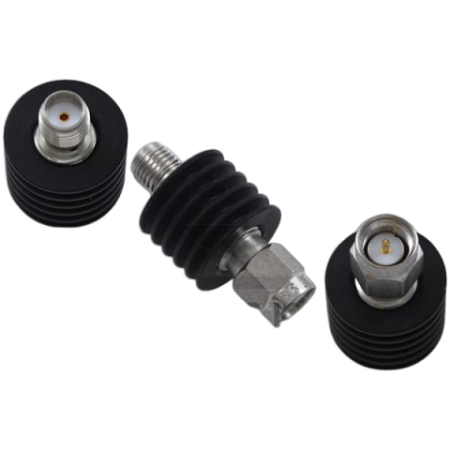

Die Bracke Serien BM10036 und BM10037 umfassen feste koaxiale Hochleistungs-HF-Dämpfungsglieder für 50-Ohm-Signalwege mit SMA-Schnittstelle. Beide Serien decken einen Frequenzbereich von DC bis 18 GHz ab.
Die BM10036 Serie ist für eine Belastbarkeit von 5 W spezifiziert. Die BM10037 Serie bietet bei gleichem Frequenzbereich eine erhöhte Belastbarkeit von 10 W. Für beide Serien stehen feste Dämpfungswerte von 1, 2, 3, 6, 10, 20, 30 und 40 dB zur Verfügung.
Vorteile
- Frequenzbereich von DC bis 18 GHz: Für breitbandige HF- und Mikrowellen-Signalwege.
- Zwei Leistungsklassen: Auswahl zwischen 5 und 10 W entsprechend der erforderlichen Belastbarkeit.
- Acht feste Dämpfungswerte: Varianten von 1 bis 40 dB.
- 50-Ohm-Systemimpedanz: Für entsprechende koaxiale HF-Komponenten und Messketten.
- SMA-Schnittstelle: Für HF- und Mikrowellen-Systeme mit diesem Anschlusstyp.
- Definierte HF-Parameter: Modellspezifische Dämpfungsgenauigkeit und spezifiziertes maximales VSWR.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales Hochleistungs-HF-Dämpfungsglied
- Hersteller: Bracke
- Produktserien: BM10036 und BM10037
- Impedanz: 50 Ohm
- Schnittstelle: SMA
- Frequenzbereich: DC bis 18 GHz
- Belastbarkeit BM10036: 5 W
- Belastbarkeit BM10037: 10 W
- Dämpfungswerte: 1, 2, 3, 6, 10, 20, 30 und 40 dB
- Dämpfungsgenauigkeit: Modellabhängig von ±0,3 bis ±1,5 dB
- Maximales VSWR BM10036: 1,35:1
- Maximales VSWR BM10037: 1,40:1
Typische Anwendungen
- Definierte Pegelabsenkung in koaxialen 50-Ohm-HF-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF- und Mikrowellen-Messaufbauten bis 18 GHz
- Test und Charakterisierung von HF-Komponenten und Baugruppen
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Signal Conditioning in Systemen mit SMA-Schnittstellen
Weitere Informationen
Die Auswahl der geeigneten Serie richtet sich nach der erforderlichen Belastbarkeit von 5 oder 10 W. Innerhalb der jeweiligen Serie wird die Referenz anhand des benötigten Dämpfungswerts und der zulässigen Dämpfungsabweichung ausgewählt. EMCO unterstützt bei der technischen Produktauswahl und bei der Integration des Dämpfungsglieds in die vollständige HF- oder Mikrowellen-Messkette.
Modellvergleich – BM10036 Serie, 5 W
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10036.1 | 1 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10036.2 | 2 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10036.3 | 3 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10036.6 | 6 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10036.10 | 10 dB | ±0,5 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10036.20 | 20 dB | ±0,5 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10036.30 | 30 dB | ±0,75 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10036.40 | 40 dB | ±1,5 dB | DC bis 18 GHz | 5 W | 1,35:1 |
Modellvergleich – BM10037 Serie, 10 W
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10037.1 | 1 dB | ±0,5 dB | DC bis 18 GHz | 10 W | 1,40:1 |
| BM10037.2 | 2 dB | ±0,5 dB | DC bis 18 GHz | 10 W | 1,40:1 |
| BM10037.3 | 3 dB | ±0,5 dB | DC bis 18 GHz | 10 W | 1,40:1 |
| BM10037.6 | 6 dB | ±0,5 dB | DC bis 18 GHz | 10 W | 1,40:1 |
| BM10037.10 | 10 dB | ±0,7 dB | DC bis 18 GHz | 10 W | 1,40:1 |
| BM10037.20 | 20 dB | ±0,7 dB | DC bis 18 GHz | 10 W | 1,40:1 |
| BM10037.30 | 30 dB | ±1,0 dB | DC bis 18 GHz | 10 W | 1,40:1 |
| BM10037.40 | 40 dB | ±1,0 dB | DC bis 18 GHz | 10 W | 1,40:1 |
