Feste HF-Dämpfungsglieder – Mini-SMP, DC bis 26,5 GHz: BM10088 Serie | Bracke Manufacturing
Bracke BM10088 50-Ohm-Dämpfungsglieder mit Mini-SMP-Schnittstelle, 2 W Belastbarkeit, DC bis 26,5 GHz und Dämpfungen von 3 bis 30 dB.

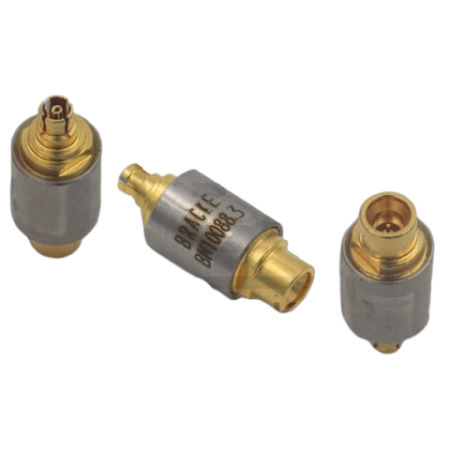

Die Bracke BM10088 Serie umfasst feste koaxiale HF-Dämpfungsglieder für 50-Ohm-Signalwege mit einer Mini-SMP-Schnittstelle. Alle Modelle decken einen Frequenzbereich von DC bis 26,5 GHz ab und sind für eine Belastbarkeit von 2 W spezifiziert.
Die Serie ist mit festen Dämpfungswerten von 3, 6, 10, 20 und 30 dB erhältlich. Die Dämpfungsgenauigkeit beträgt abhängig vom Modell ±0,8 oder ±1,2 dB. Für sämtliche aufgeführten Varianten ist ein maximales VSWR von 1,50:1 angegeben.
Vorteile
- Breiter Frequenzbereich: Durchgängiger Betrieb von DC bis 26,5 GHz.
- Mini-SMP-Schnittstelle: Für entsprechende koaxiale HF- und Mikrowellen-Signalwege.
- Fünf feste Dämpfungswerte: Auswahl zwischen 3, 6, 10, 20 und 30 dB.
- Belastbarkeit von 2 W: Einheitliche spezifizierte HF-Leistung für alle Modelle.
- Definierte Dämpfungsgenauigkeit: Modellspezifische Werte von ±0,8 oder ±1,2 dB.
- Einheitliches maximales VSWR: 1,50:1 für sämtliche Referenzen.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke Manufacturing
- Produktserie: BM10088
- Impedanz: 50 Ohm
- Schnittstelle: Mini-SMP
- Frequenzbereich: DC bis 26,5 GHz
- Belastbarkeit: 2 W
- Dämpfungswerte: 3, 6, 10, 20 und 30 dB
- Dämpfungsgenauigkeit: ±0,8 oder ±1,2 dB, abhängig vom Modell
- Maximales VSWR: 1,50:1
Typische Anwendungen
- Definierte Pegelabsenkung in 50-Ohm-HF- und Mikrowellen-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF- und Mikrowellen-Messaufbauten bis 26,5 GHz
- Test und Charakterisierung von HF-Komponenten und Baugruppen
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Signal Conditioning in Systemen mit Mini-SMP-Schnittstellen
Weitere Informationen
Die Auswahl der geeigneten BM10088 Referenz richtet sich nach dem erforderlichen Dämpfungswert und der zulässigen Dämpfungsabweichung. EMCO unterstützt bei der technischen Auswahl des passenden Modells und bei der Einordnung des Dämpfungsglieds in die vollständige HF- oder Mikrowellen-Messkette.
Modellvergleich
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10088.3 | 3 dB | ±0,8 dB | DC bis 26,5 GHz | 2 W | 1,50:1 |
| BM10088.6 | 6 dB | ±0,8 dB | DC bis 26,5 GHz | 2 W | 1,50:1 |
| BM10088.10 | 10 dB | ±1,2 dB | DC bis 26,5 GHz | 2 W | 1,50:1 |
| BM10088.20 | 20 dB | ±1,2 dB | DC bis 26,5 GHz | 2 W | 1,50:1 |
| BM10088.30 | 30 dB | ±1,2 dB | DC bis 26,5 GHz | 2 W | 1,50:1 |
