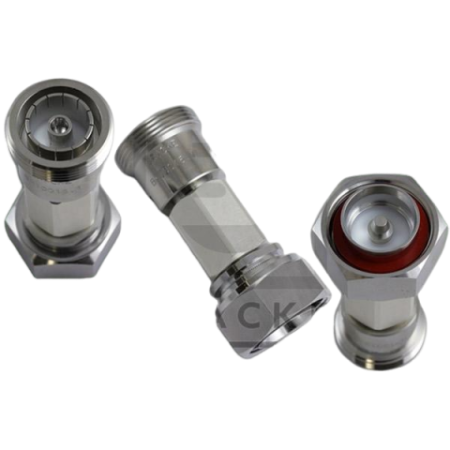

Feste HF-Dämpfungsglieder - 7/16 DIN, 5 bis 25 W: BM10016 / BM10083 / BM10085 | Bracke Manufacturing

Feste Bracke 50-Ohm-Dämpfungsglieder mit 7/16-DIN-Schnittstelle, DC bis 7,5 GHz, 5 bis 25 W Belastbarkeit und Dämpfungen bis 40 dB.

PREISANGEBOT ANFORDERN
close

Preisangebot anfordern



Die festen koaxialen Dämpfungsglieder der Bracke Serien BM10016, BM10083 und BM10085 sind für 50-Ohm-HF-Signalwege mit 7/16-DIN-Schnittstelle ausgelegt. Alle aufgeführten Modelle decken einen Frequenzbereich von DC bis 7,5 GHz ab.

Die drei Serien unterscheiden sich hauptsächlich durch ihre Belastbarkeit. Die BM10016 Serie ist für 5 W, die BM10083 Serie für 10 W und die BM10085 Serie für 25 W spezifiziert. Je nach Serie und Referenz stehen feste Dämpfungswerte von 1 bis 40 dB zur Verfügung.

Vorteile

  • Drei Leistungsklassen: Auswahl zwischen 5, 10 und 25 W entsprechend dem Leistungsniveau des HF-Signalwegs.
  • Frequenzbereich bis 7,5 GHz: Für breitbandige HF-Anwendungen von DC bis 7,5 GHz.
  • Feste Dämpfungswerte: Definierte Pegelabsenkung für Mess-, Prüf- und Systemanwendungen.
  • 50-Ohm-Systemimpedanz: Für entsprechende HF-Komponenten, Messgeräte und Systemumgebungen.
  • 7/16-DIN-Schnittstelle: Für koaxiale HF-Signalwege mit diesem Anschlusstyp.
  • Einheitliches maximales VSWR: 1,45:1 für alle aufgeführten Varianten.

Wesentliche Merkmale

  • Produkttyp: Festes koaxiales HF-Dämpfungsglied
  • Hersteller: Bracke Manufacturing
  • Produktserien: BM10016, BM10083 und BM10085
  • Impedanz: 50 Ohm
  • Frequenzbereich: DC bis 7,5 GHz
  • Schnittstelle: 7/16 DIN
  • Belastbarkeit BM10016: 5 W
  • Belastbarkeit BM10083: 10 W
  • Belastbarkeit BM10085: 25 W
  • Dämpfungswerte: Modellabhängig von 1 bis 40 dB
  • Maximales VSWR: 1,45:1

Typische Anwendungen

  • Definierte Pegelabsenkung in 50-Ohm-HF-Signalwegen
  • Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
  • HF-Mess- und Prüfaufbauten bis 7,5 GHz
  • Integration in Labor-, Prüfstands- und Produktionssysteme
  • Test und Charakterisierung von HF-Komponenten und Baugruppen
  • Signal Conditioning in Systemen mit 7/16-DIN-Schnittstellen

Weitere Informationen

Die Auswahl der geeigneten Serie richtet sich nach der erforderlichen Belastbarkeit von 5, 10 oder 25 W. Innerhalb der jeweiligen Serie wird die Referenz anhand des benötigten Dämpfungswerts und der zulässigen Dämpfungsabweichung ausgewählt. EMCO unterstützt bei der technischen Auswahl und Einordnung des passenden Dämpfungsglieds in die vollständige HF-Mess- oder Systemkette.

Modellvergleich - BM10016 Serie, 5 W

Referenz Dämpfung Dämpfungsgenauigkeit Frequenzbereich Belastbarkeit Max. VSWR
BM10016.1 1 dB ±0,3 dB DC bis 7,5 GHz 5 W 1,45:1
BM10016.2 2 dB ±0,3 dB DC bis 7,5 GHz 5 W 1,45:1
BM10016.3 3 dB ±0,3 dB DC bis 7,5 GHz 5 W 1,45:1
BM10016.6 6 dB ±0,3 dB DC bis 7,5 GHz 5 W 1,45:1
BM10016.10 10 dB ±0,5 dB DC bis 7,5 GHz 5 W 1,45:1
BM10016.20 20 dB ±0,5 dB DC bis 7,5 GHz 5 W 1,45:1
BM10016.30 30 dB ±0,75 dB DC bis 7,5 GHz 5 W 1,45:1
BM10016.40 40 dB ±1,5 dB DC bis 7,5 GHz 5 W 1,45:1

Modellvergleich - BM10083 Serie, 10 W

Referenz Dämpfung Dämpfungsgenauigkeit Frequenzbereich Belastbarkeit Max. VSWR
BM10083.1 1 dB ±0,3 dB DC bis 7,5 GHz 10 W 1,45:1
BM10083.2 2 dB ±0,3 dB DC bis 7,5 GHz 10 W 1,45:1
BM10083.3 3 dB ±0,3 dB DC bis 7,5 GHz 10 W 1,45:1
BM10083.6 6 dB ±0,3 dB DC bis 7,5 GHz 10 W 1,45:1
BM10083.10 10 dB ±0,5 dB DC bis 7,5 GHz 10 W 1,45:1
BM10083.20 20 dB ±0,5 dB DC bis 7,5 GHz 10 W 1,45:1
BM10083.30 30 dB ±0,7 dB DC bis 7,5 GHz 10 W 1,45:1
BM10083.40 40 dB ±0,7 dB DC bis 7,5 GHz 10 W 1,45:1

Modellvergleich - BM10085 Serie, 25 W

Referenz Dämpfung Dämpfungsgenauigkeit Frequenzbereich Belastbarkeit Max. VSWR
BM10085.3 3 dB ±0,5 dB DC bis 7,5 GHz 25 W 1,45:1
BM10085.6 6 dB ±0,5 dB DC bis 7,5 GHz 25 W 1,45:1
BM10085.10 10 dB ±0,75 dB DC bis 7,5 GHz 25 W 1,45:1
BM10085.20 20 dB ±0,75 dB DC bis 7,5 GHz 25 W 1,45:1
