Feste HF-Dämpfungsglieder – 10 W, DC bis 40 GHz: BM10098 Serie | Bracke Manufacturing
Bracke BM10098 50-Ohm-Dämpfungsglieder mit 2,92-mm-Schnittstelle, 10 W Belastbarkeit, DC bis 40 GHz und festen Dämpfungen von 3 bis 40 dB.

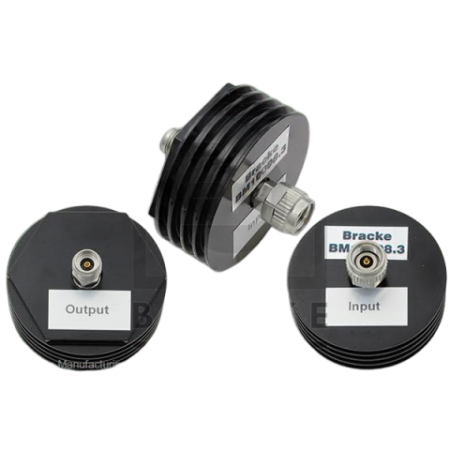

Die Bracke BM10098 Serie umfasst feste koaxiale 50-Ohm-Dämpfungsglieder mit einer 2,92-mm-Schnittstelle. Die Modelle decken einen durchgängigen Frequenzbereich von DC bis 40 GHz ab und sind für eine HF-Leistung von 10 W spezifiziert.
Die Serie ist mit festen Dämpfungswerten von 3, 6, 10, 20, 30 und 40 dB erhältlich. Alle Varianten weisen ein maximales VSWR von 1,35:1 auf. Die Dämpfungsgenauigkeit liegt je nach Modell zwischen ±0,8 und ±1,2 dB.
Vorteile
- Breitbandiger Frequenzbereich: Betrieb von DC bis 40 GHz für HF- und Mikrowellen-Signalwege.
- Belastbarkeit von 10 W: Einheitliche spezifizierte HF-Leistung für alle Modelle der Serie.
- Sechs feste Dämpfungswerte: Auswahl zwischen 3, 6, 10, 20, 30 und 40 dB.
- Definierte Dämpfungsgenauigkeit: Modellspezifische Genauigkeiten zwischen ±0,8 und ±1,2 dB.
- Einheitliches VSWR: Maximales VSWR von 1,35:1 für sämtliche Varianten.
- 2,92-mm-Schnittstelle: Für entsprechende koaxiale HF- und Mikrowellen-Messketten bis 40 GHz.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke Manufacturing
- Produktserie: BM10098
- Impedanz: 50 Ohm
- Frequenzbereich: DC bis 40 GHz
- Belastbarkeit: 10 W
- Schnittstelle: 2,92 mm
- Dämpfungswerte: 3, 6, 10, 20, 30 und 40 dB
- Dämpfungsgenauigkeit: ±0,8 bis ±1,2 dB, abhängig vom Modell
- Maximales VSWR: 1,35:1
Typische Anwendungen
- Definierte Pegelabsenkung in 50-Ohm-HF- und Mikrowellen-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF- und Mikrowellen-Messaufbauten bis 40 GHz
- Integration in Labor-, Prüfstands- und Produktionsumgebungen
- Test und Charakterisierung von HF-Komponenten, Baugruppen und Systemen
- Signal Conditioning in breitbandigen Mess- und Prüfsystemen
Weitere Informationen
Die Auswahl der geeigneten BM10098 Referenz richtet sich nach dem erforderlichen Dämpfungswert und der zulässigen Dämpfungsabweichung. EMCO unterstützt bei der technischen Auswahl des passenden Modells und bei der Einordnung des Dämpfungsglieds innerhalb der vollständigen HF- oder Mikrowellen-Messkette.
Modellvergleich
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10098.3 | 3 dB | ±1,0 dB | DC bis 40 GHz | 10 W | 1,35:1 |
| BM10098.6 | 6 dB | ±1,0 dB | DC bis 40 GHz | 10 W | 1,35:1 |
| BM10098.10 | 10 dB | ±1,0 dB | DC bis 40 GHz | 10 W | 1,35:1 |
| BM10098.20 | 20 dB | ±0,8 dB | DC bis 40 GHz | 10 W | 1,35:1 |
| BM10098.30 | 30 dB | ±1,2 dB | DC bis 40 GHz | 10 W | 1,35:1 |
| BM10098.40 | 40 dB | ±1,2 dB | DC bis 40 GHz | 10 W | 1,35:1 |
