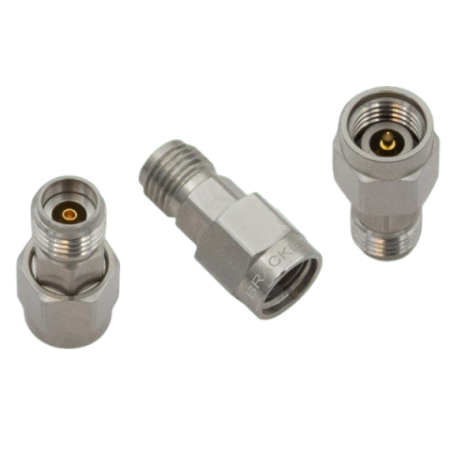

Feste HF-Dämpfungsglieder – 2 W, 2,92 mm, bis zu 40 GHz: BM10059 / BM10060 Serie
zoom_out_map
chevron_left chevron_right
PREISANGEBOT ANFORDERN
close

Preisangebot anfordern


NeuNicht auf Lager

Feste HF-Dämpfungsglieder – 2 W, 2,92 mm, bis zu 40 GHz: BM10059 / BM10060 Serie | Bracke Manufacturing

Feste Bracke HF-Dämpfungsglieder mit 2,92-mm-Schnittstellen, 2 W Belastbarkeit und Frequenzbereichen bis 26,5 oder 40 GHz.

PREISANGEBOT ANFORDERN
close

Preisangebot anfordern



Die festen koaxialen Dämpfungsglieder von Bracke mit 2,92-mm-Schnittstellen sind für die kontrollierte Reduzierung von Signalpegeln in HF- und Mikrowellen-Signalwegen vorgesehen. Die Produktfamilie umfasst Ausführungen mit einer Belastbarkeit von 2 W und oberen Frequenzgrenzen von 26,5 GHz oder 40 GHz.

Je nach Modell stehen unterschiedliche feste Dämpfungswerte zur Verfügung. Dadurch kann das Dämpfungsglied entsprechend dem erforderlichen Signalpegel und dem Frequenzbereich der jeweiligen Mess- oder Systemumgebung ausgewählt werden.

Vorteile

  • Zwei Frequenzklassen: Ausführungen bis 26,5 GHz oder bis 40 GHz für unterschiedliche HF- und Mikrowellenanwendungen.
  • Belastbarkeit von 2 W: Geeignet für die Pegelanpassung in Messketten, Prüfaufbauten und Systemen mit niedriger HF-Leistung.
  • Feste Dämpfungswerte: Definierte und reproduzierbare Reduzierung des Signalpegels entsprechend der gewählten Ausführung.
  • 2,92-mm-Schnittstelle: Geeignet für kompakte koaxiale Verbindungen in breitbandigen Mikrowellen-Messaufbauten.
  • Breites Anwendungsspektrum: Einsetzbar in Entwicklung, Charakterisierung, Produktionstest und allgemeiner HF-Messtechnik.

Wesentliche Merkmale

  • Produkttyp: Festes koaxiales HF-Dämpfungsglied
  • Anschlusstyp: 2,92 mm
  • Belastbarkeit: 2 W
  • Frequenzklasse 1: Bis 26,5 GHz
  • Frequenzklasse 2: Bis 40 GHz
  • Dämpfung: Fester, modellabhängiger Dämpfungswert
  • Hersteller: Bracke Manufacturing

Typische Anwendungen

  • Definierte Pegelabsenkung in HF- und Mikrowellen-Signalwegen
  • Schutz empfindlicher Eingänge von Messgeräten vor zu hohen Signalpegeln
  • Pegelanpassung in Mess-, Prüf- und Charakterisierungsaufbauten
  • Integration in Labor- und Produktionsprüfsysteme
  • Testaufbauten für HF-Komponenten, Baugruppen und Systeme
  • Telekommunikations-, Forschungs- und Entwicklungsanwendungen

Weitere Informationen

Die Auswahl zwischen der 26,5-GHz- und der 40-GHz-Ausführung richtet sich nach dem Frequenzbereich des Messsystems und der erforderlichen festen Dämpfung. EMCO unterstützt bei der Auswahl einer geeigneten Variante und bei der technischen Einordnung des Dämpfungsglieds innerhalb der vollständigen HF- oder Mikrowellen-Messkette.

Vergleich der Produktfamilien

Modellvergleich – BM10059 Serie bis 26,5 GHz

Referenz Dämpfung Dämpfungsgenauigkeit Frequenzbereich Belastbarkeit Max. VSWR
BM10059.1 1 dB ±0,5 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.2 2 dB ±0,5 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.3 3 dB ±0,5 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.4 4 dB ±0,5 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.5 5 dB ±0,5 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.6 6 dB ±0,5 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.7 7 dB ±0,6 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.8 8 dB ±0,6 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.9 9 dB ±0,6 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.10 10 dB ±0,6 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.12 12 dB ±0,6 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.15 15 dB ±0,6 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.20 20 dB ±0,6 dB DC bis 26,5 GHz 2 W 1,40:1
BM10059.30 30 dB ±0,8 dB DC bis 26,5 GHz 2 W 1,40:1

Modellvergleich – BM10060 Serie bis 40 GHz

Referenz Dämpfung Dämpfungsgenauigkeit Frequenzbereich Belastbarkeit Max. VSWR
BM10060.1 1 dB ±0,6 dB DC bis 40 GHz 2 W 1,30:1
BM10060.2 2 dB ±0,6 dB DC bis 40 GHz 2 W 1,30:1
BM10060.3 3 dB ±0,8 dB DC bis 40 GHz 2 W 1,30:1
BM10060.6 6 dB ±0,8 dB DC bis 40 GHz 2 W 1,30:1
BM10060.10 10 dB ±1,0 dB DC bis 40 GHz 2 W 1,30:1
BM10060.20 20 dB ±0,6 dB DC bis 40 GHz 2 W 1,30:1
BM10060.30 30 dB ±1,0 dB DC bis 40 GHz 2 W 1,40:1
