Feste HF-Dämpfungsglieder - DC bis 50 GHz, 2,4 mm: BM10061 Serie | Bracke Manufacturing
Feste 50-Ohm-Dämpfungsglieder der Bracke BM10061 Serie für DC bis 50 GHz, 0,5 W und 2,4-mm-Anschlüsse. Modelle mit 3 bis 30 dB.

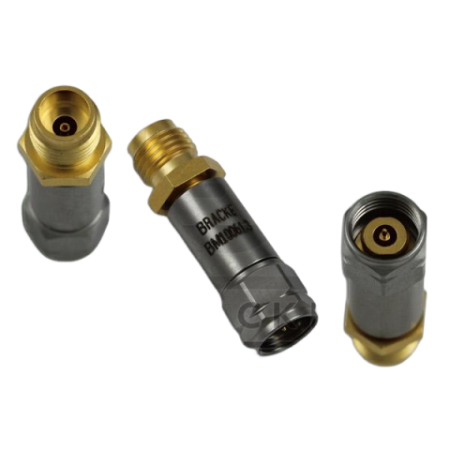

Die Bracke BM10061 Serie umfasst feste koaxiale 50-Ohm-Dämpfungsglieder in einer 2,4-mm Male-to-Female-Ausführung. Die Modelle decken einen Frequenzbereich von DC bis 50 GHz ab und sind mit Nenn-Dämpfungen von 3, 6, 10, 20 oder 30 dB ausgeführt.
Mit einer maximalen Eingangsleistung von 0,5 W eignen sich die Dämpfungsglieder zur definierten Pegelabsenkung in HF- und Mikrowellen-Signalwegen, Messaufbauten und Testsystemen.
Vorteile
- Frequenzbereich bis 50 GHz: Einsetzbar in breitbandigen HF- und Mikrowellen-Signalwegen von DC bis 50 GHz.
- Fünf feste Dämpfungswerte: Modelle mit 3, 6, 10, 20 und 30 dB ermöglichen die Auswahl entsprechend der erforderlichen Pegelabsenkung.
- 2,4-mm Inline-Konfiguration: Male-to-Female-Ausführung zur direkten Integration zwischen kompatiblen 2,4-mm-Schnittstellen.
- Definierte 50-Ohm-Schnittstelle: Ausgelegt für HF- und Mikrowellen-Messketten mit einer Systemimpedanz von 50 Ohm.
- Weiter Betriebstemperaturbereich: Spezifiziert für Betriebstemperaturen von -45 bis +85 °C.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Frequenzbereich: DC bis 50 GHz
- Impedanz: 50 Ohm
- Anschlusskonfiguration: 2,4 mm Male-to-Female
- Dämpfungswerte: 3, 6, 10, 20 oder 30 dB
- Maximales VSWR: 1,75:1
- Maximale Eingangsleistung: 0,5 W
- Betriebstemperatur: -45 bis +85 °C
- Gesamtlänge: 1,094 Zoll
- Schlüsselweite: 5/16 Zoll
- Gewinde: M7 × 0,75 - 6G
- 2,4-mm-Steckverbinder: Edelstahl, vergoldet
- Überwurfmutter und Gehäuse: Passivierter Edelstahl
- Kontakte: Vergoldet
- Isolatoren: Modifiziertes PPO
Typische Anwendungen
- Definierte Pegelabsenkung in 50-Ohm-HF- und Mikrowellen-Signalwegen
- HF- und Mikrowellen-Messaufbauten bis 50 GHz
- Pegelabgleich in Labor-, Prüfstands- und Systemumgebungen
- Inline-Integration zwischen kompatiblen 2,4-mm-Schnittstellen
- Test- und Messsysteme mit fest vorgegebenem Dämpfungswert
Weitere Informationen
Die BM10061 Dämpfungsglieder werden von Bracke Manufacturing, LLC hergestellt. EMCO unterstützt bei der Auswahl des geeigneten Dämpfungswerts und bei der technischen Einordnung des Bauteils in HF- und Mikrowellen-Messketten.
Modellvergleich
| Modell | Nenn-Dämpfung | Dämpfungsgenauigkeit |
|---|---|---|
| BM10061.3 | 3 dB | ±1,5 dB |
| BM10061.6 | 6 dB | ±1,5 dB |
| BM10061.10 | 10 dB | ±1,5 dB |
| BM10061.20 | 20 dB | ±2 dB |
| BM10061.30 | 30 dB | ±2 dB |
