1,85-mm-Dämpfungsglieder bis 67 GHz : BM10084 Serie | Bracke Manufacturing
Koaxiale 50-Ohm-Dämpfungsglieder der BM10084 Serie mit 1,85-mm-Anschlüssen, 3 bis 30 dB Dämpfung und Frequenzbereichen bis 67 GHz.

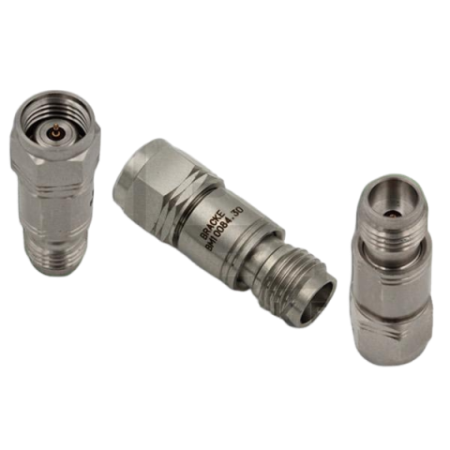

Die BM10084 Serie von Bracke Manufacturing umfasst koaxiale Dämpfungsglieder mit einer 1,85-mm-Male-to-Female-Konfiguration und einer charakteristischen Impedanz von 50 Ohm.
Die Serie bietet Dämpfungswerte von 3, 6, 10, 15, 20 und 30 dB. Abhängig vom Modell reicht der spezifizierte Frequenzbereich von DC bis 65 GHz beziehungsweise bis 67 GHz.
Vorteile
- Breiter Frequenzbereich: Betrieb von DC bis 65 GHz oder bis 67 GHz, abhängig vom Modell.
- Sechs Dämpfungswerte: Auswahl zwischen 3, 6, 10, 15, 20 und 30 dB.
- 50-Ohm-Systemimpedanz: Integration in entsprechende koaxiale HF- und Millimeterwellen-Signalwege.
- Male-to-Female-Konfiguration: Direkte Einbindung in koaxiale Verbindungen mit kompatiblen Schnittstellen.
- Erweiterter Temperaturbereich: Das 3-dB-Modell ist für Betriebstemperaturen von −55 bis +125 °C spezifiziert.
- Metallgehäuse: Edelstahl beziehungsweise passivierter Edelstahl, abhängig vom Modell.
Wesentliche Merkmale
- Produkttyp: Koaxiales HF- und Millimeterwellen-Dämpfungsglied
- Steckverbinder: 1,85 mm Male auf Female gemäß Produktbeschreibung
- Impedanz: 50 Ohm
- Dämpfungswerte: 3, 6, 10, 15, 20 oder 30 dB
- Maximaler Frequenzbereich: DC bis 67 GHz
- Maximale Eingangsleistung: 1 oder 2 W, abhängig vom Modell
- Kontakte: vergoldet
- Isolatoren: PTFE
- Gehäuse: Edelstahl oder passivierter Edelstahl, abhängig vom Modell
Typische Anwendungen
- Definierte Pegelabsenkung in koaxialen 50-Ohm-Signalwegen
- HF- und Millimeterwellen-Messaufbauten bis 65 beziehungsweise 67 GHz
- Labor- und Prüfsysteme mit kompatiblen 1,85-mm-Schnittstellen
- Pegelanpassung zwischen koaxialen HF- oder Millimeterwellen-Komponenten
- Charakterisierung und Prüfung breitbandiger Signalwege
Weitere Informationen
Das Modell BM10084.3 ist mit einem Edelstahlgehäuse, einer Eingangsleistung von 2 W und einem Betriebstemperaturbereich bis +125 °C spezifiziert. Die Modelle mit 6 bis 30 dB verfügen laut Zeichnung über ein Gehäuse aus passiviertem Edelstahl und eine maximale Eingangsleistung von 1 W.
Die Produktbeschreibungen aller Modelle nennen eine 1,85-mm-Male-to-Female-Schnittstelle. In den Materialtabellen der Modelle BM10084.6 bis BM10084.30 wird dagegen die Bezeichnung „1.8mm connectors“ verwendet.
EMCO unterstützt bei der Auswahl des geeigneten Dämpfungswertes sowie bei der technischen Integration der Komponenten in HF- und Millimeterwellen-Mess-, Prüf- und Systemlösungen.
Modellvergleich
| Modell | Dämpfung | Frequenzbereich | Max. VSWR | Dämpfungsgenauigkeit | Eingangsleistung | Betriebstemperatur | Länge |
|---|---|---|---|---|---|---|---|
| BM10084.3 | 3 dB | DC bis 67 GHz | 1,40:1 | ±1,3 dB | 2 W | −55 bis +125 °C | 0,775 Zoll |
| BM10084.6 | 6 dB | DC bis 65 GHz | 1,65:1 | ±1,5 dB | 1 W | −55 bis +100 °C | 0,880 Zoll |
| BM10084.10 | 10 dB | DC bis 65 GHz | 1,65:1 | ±1,75 dB | 1 W | −55 bis +100 °C | 0,880 Zoll |
| BM10084.15 | 15 dB | DC bis 65 GHz | 1,65:1 | ±2,5 dB | 1 W | −55 bis +100 °C | 0,890 Zoll |
| BM10084.20 | 20 dB | DC bis 65 GHz | 1,65:1 | ±2,5 dB | 1 W | −55 bis +100 °C | 0,890 Zoll |
| BM10084.30 | 30 dB | DC bis 65 GHz | 1,65:1 | ±5,0 dB | 1 W | −55 bis +100 °C | 0,880 Zoll |
