DC-Bias-fähiger Koaxialdämpfer – 75 Ω, 0,5 bis 2 GHz: BM10055 Serie | Bracke Manufacturing

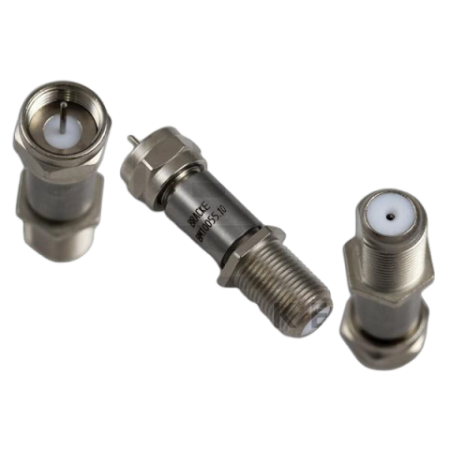

DC-Bias-fähige 75-Ω-Koaxialdämpfer der BM10055 Serie für 0,5 bis 2 GHz, mit F-Stecker auf F-Buchse und 3, 6 oder 10 dB Dämpfung.
Die BM10055 Serie von Bracke Manufacturing umfasst koaxiale Festdämpfungsglieder mit F-Stecker auf F-Buchse für 75-Ω-RF-Systeme. Die Modelle sind für einen Frequenzbereich von 0,5 bis 2 GHz ausgelegt und stehen mit festen Dämpfungswerten von 3 dB, 6 dB oder 10 dB zur Verfügung.
Durch die integrierte DC Bias Passing-Funktion können RF-Signale und Gleichspannung über dieselbe Koaxialverbindung übertragen werden. Damit eignen sich die Dämpfungsglieder insbesondere für Systeme, in denen aktive Komponenten über die RF-Leitung gespeist werden.
Vorteile
- 75-Ω-Impedanz für entsprechende Koaxial-, Breitband- und Verteilnetzwerke
- Frequenzbereich von 0,5 bis 2 GHz
- DC Bias Passing bis 100 V und 2 A
- Auswahl zwischen 3 dB, 6 dB und 10 dB Festdämpfung
- F-Stecker auf F-Buchse für eine direkte Inline-Integration
- Maximales VSWR von 1,45:1 bei 2 GHz
- Kompakte koaxiale Bauform mit vernickeltem Messinggehäuse
Wesentliche Merkmale
- Impedanz: 75 Ω
- Frequenzbereich: 0,5 bis 2 GHz
- Dämpfungswerte: 3 dB, 6 dB oder 10 dB
- Dämpfungsgenauigkeit: ±1,5 dB
- Maximales VSWR: 1,45:1 bei 2 GHz
- Maximale RF-Eingangsleistung: 2 W
- Maximale DC-Spannung: 100 V
- Maximaler DC-Strom: 2 A
- Anschlüsse: F-Stecker auf F-Buchse
- Gehäusematerial: vernickeltes Messing
- Kontaktoberfläche: vernickelt
- Isolator: PTFE
- Konformität: RoHS-konform
Typische Anwendungen
- Definierte Pegelanpassung in 75-Ω-RF-Signalwegen
- Dämpfung in koaxialen Breitband- und Signalverteilungssystemen
- Schutz empfindlicher RF-Eingänge vor zu hohen Signalpegeln
- Verbesserung der Anpassung zwischen koaxialen Systemkomponenten
- Test- und Messaufbauten mit gleichzeitiger Übertragung von RF und DC Bias
- Inline-Integration in Systeme mit F-Anschlüssen
Weitere Informationen
Die Dämpfungsglieder besitzen eine Gesamtlänge von ungefähr 41,7 mm beziehungsweise 1,640 Zoll. Für die Montage sind Sechskantflächen mit einer Schlüsselweite von 7/16 Zoll vorgesehen.
Die Auswahl des geeigneten Modells richtet sich nach dem benötigten Dämpfungswert und dem zulässigen Betriebstemperaturbereich. EMCO unterstützt bei der technischen Auswahl und bei der Integration der Dämpfungsglieder in RF-, Test- und Messsysteme.
| Modell | Dämpfung | Frequenzbereich | Impedanz | VSWR max. | Betriebstemperatur |
|---|---|---|---|---|---|
| BM10055.3 | 3 dB | 0,5 bis 2 GHz | 75 Ω | 1,45:1 bei 2 GHz | −65 bis +125 °C |
| BM10055.6 | 6 dB | 0,5 bis 2 GHz | 75 Ω | 1,45:1 bei 2 GHz | −55 bis +125 °C |
| BM10055.10 | 10 dB | 0,5 bis 2 GHz | 75 Ω | 1,45:1 bei 2 GHz | −55 bis +125 °C |
