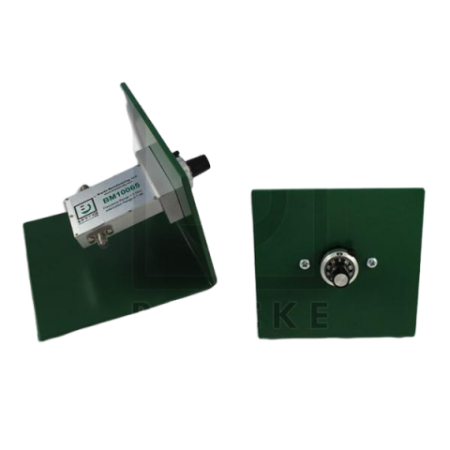

Die stufenlos einstellbaren HF-Dämpfungsglieder von Bracke Manufacturing ermöglichen die manuelle und kontinuierliche Einstellung der Signaldämpfung in koaxialen 50-Ohm-Systemen. Die Produktfamilie umfasst Modelle für Frequenzbereiche zwischen 1 GHz und 18 GHz mit einem maximalen Dämpfungsbereich von bis zu 40 dB.
Die Geräte sind mit SMA-Female-Anschlüssen ausgestattet und für die Integration in Laboraufbauten, HF-Testsysteme und kundenspezifische Prüfplätze vorgesehen. Eine mechanische Skala unterstützt die reproduzierbare Einstellung des gewünschten Dämpfungswertes.
Vorteile
- Stufenlos einstellbare Dämpfung für flexible HF-Test- und Messaufgaben
- Modellabhängige Dämpfungsbereiche von 0 bis 7 dB, 0 bis 30 dB oder 0 bis 40 dB
- Frequenzabdeckung verschiedener Modelle von 1 bis 18 GHz
- 50-Ohm-Impedanz für den Einsatz in standardisierten koaxialen HF-Systemen
- Robuste Konstruktion mit passiviertem Edelstahl und Montageplatte aus Aluminium
- Vergoldete Kontakte und PTFE-Isolatoren
- Mechanische Bedieneinheit mit gut ablesbarer Skala
- Unterstützung bei der Modellauswahl und Systemintegration durch die RF- und Microwave-Spezialisten von EMCO
Wesentliche Merkmale
- Funktion: stufenlos einstellbares koaxiales Dämpfungsglied
- Impedanz: 50 Ohm
- Anschlüsse: SMA Female
- Frequenzbereiche: modellabhängig 1 bis 2 GHz, 4 bis 8 GHz, 8 bis 12,4 GHz, 12 bis 18 GHz oder 12,4 bis 18 GHz
- Dämpfungsbereich: modellabhängig bis 7 dB, 30 dB oder 40 dB
- Mittlere Belastbarkeit: 5 W oder 7 W, abhängig vom Modell
- Peak Power: bis 3 kW bei den entsprechend spezifizierten Modellen
- Insertion Loss: modellabhängig maximal 0,5 dB oder 0,75 dB
- VSWR: modellabhängig maximal 1,50:1 bis 2,0:1
- Material des Gehäuses: passivierter Edelstahl
- Montageplatte: Aluminium
- Kontakte: vergoldet
- Isolatoren: PTFE
Typische Anwendungen
- Einstellung definierter HF-Signalpegel in Labor- und Produktionsprüfplätzen
- Charakterisierung von RF- und Microwave-Komponenten
- Kalibrier- und Verifikationsaufbauten
- Empfindlichkeits- und Dynamikbereichsmessungen an Empfängern
- Signalpegelanpassung zwischen HF-Generatoren, Verstärkern, Empfängern und Messgeräten
- Entwicklung und Prüfung von Kommunikations-, Radar- und Microwave-Systemen
- Integration in kundenspezifische automatische oder manuelle Testsysteme
Weitere Informationen
Die Auswahl des geeigneten Dämpfungsgliedes richtet sich insbesondere nach Frequenzbereich, erforderlichem Dämpfungsumfang, zulässigem VSWR, Insertion Loss sowie Leistungsbelastbarkeit. Da die einzelnen Varianten unterschiedliche elektrische und thermische Grenzwerte besitzen, müssen diese Parameter bei der Systemauslegung berücksichtigt werden.
Verfügbare Modelle
Die Rotary Attenuators sind in verschiedenen Ausführungen mit BNC-, SMA-, N- und F-Anschlüssen, unterschiedlichen Frequenzbereichen und Dämpfungsschritten verfügbar. Zur besseren Übersicht sind die Modelle nach Anschlussfamilie gruppiert.
BNC Female Rotary Attenuators – 50 Ω und 75 Ω
| Referenz | Impedanz | Frequenzbereich | Dämpfungsbereich | Schrittweite | Ausführung |
|---|---|---|---|---|---|
| BM10030 | 50 Ω | bis 1 GHz | 0 bis 1 dB | 0,1 dB | Bench Mount, einstufig |
| BM10031 | 50 Ω | bis 1 GHz | 0 bis 100 dB | 10 dB | Bench Mount, einstufig |
| BM10032 | 50 Ω | bis 2 GHz | 0 bis 10 dB | 1 dB | Bench Mount, einstufig |
| BM10033 | 50 Ω | bis 2 GHz | 0 bis 70 dB | 10 dB | Bench Mount, einstufig |
| BM10034 | 50 Ω | bis 2 GHz | 0 bis 100 dB | 10 dB | Bench Mount, einstufig |
| BM10035 | 50 Ω | bis 2 GHz | 0 bis 1 dB | 0,1 dB | Bench Mount, einstufig |
| BM10023 | 50 Ω | bis 2 GHz | 0 bis 80 dB | 1 dB | Bench Mount, zweistufig |
| BM10022 | 50 Ω | bis 2 GHz | 0 bis 110 dB | 1 dB | Bench Mount, zweistufig |
| BM10024 | 50 Ω | bis 2 GHz | 0 bis 81 dB | 0,1 dB | Bench Mount, dreistufig |
| BM10025 | 75 Ω | bis 500 MHz | 0 bis 1 dB | 0,1 dB | Bench Mount, einstufig |
| BM10026 | 75 Ω | bis 500 MHz | 0 bis 10 dB | 1 dB | Bench Mount, einstufig |
| BM10027 | 75 Ω | bis 500 MHz | 0 bis 70 dB | 10 dB | Bench Mount, einstufig |
| BM10029 | 75 Ω | bis 1 GHz | 0 bis 1 dB | 0,1 dB | Bench Mount, einstufig |
| BM10028 | 75 Ω | bis 1 GHz | 0 bis 10 dB | 1 dB | Bench Mount, einstufig |
SMA Female Rotary Attenuators – 50 Ω
| Referenz | Frequenzbereich | Dämpfungsbereich | Schrittweite | Ausführung |
|---|---|---|---|---|
| BM10092 | DC bis 1 GHz | 0 bis 100 dB | 10 dB | Bench Mount, einstufig |
| BM10087 | DC bis 2 GHz | 0 bis 30 dB | 1 dB | Bench Mount, einstufig |
| BM10094 | DC bis 2,5 GHz | 0 bis 100 dB | 10 dB | Bench Mount, einstufig |
| BM10054 | bis 2,5 GHz | 0 bis 50 dB | 1 dB | Bench Mount, einstufig |
| BM10091 | DC bis 3 GHz | 0 bis 10 dB | 1 dB | Bench Mount, einstufig |
| BM10070 | bis 6 GHz | 0 bis 1 dB | 0,1 dB | Bench Mount, einstufig |
| BM10071 | bis 6 GHz | 0 bis 10 dB | 1 dB | Bench Mount, einstufig |
| BM10072 | bis 6 GHz | 0 bis 60 dB | 10 dB | Bench Mount, einstufig |
| BM10073 | bis 18 GHz | 0 bis 9 dB | 1 dB | Bench Mount, einstufig |
| BM10074 | bis 18 GHz | 0 bis 69 dB | 1 dB | Bench Mount, einstufig |
| BM10075 | bis 18 GHz | 0 bis 80 dB | 10 dB | Bench Mount, einstufig |
| BM10076 | bis 18 GHz | 0 bis 99 dB | 1 dB | Bench Mount, einstufig |
N Female Rotary Attenuators – 50 Ω
| Referenz | Frequenzbereich | Dämpfungsbereich | Schrittweite | Ausführung |
|---|---|---|---|---|
| BM10097 | bis 2 GHz | 0 bis 70 dB | 1 dB | Bench Mount, einstufig |
| BM10093 | DC bis 2,5 GHz | 0 bis 50 dB | 1 dB | Bench Mount, einstufig |
| BM10077 | bis 6 GHz | 0 bis 1 dB | 0,1 dB | Bench Mount, einstufig |
| BM10078 | bis 6 GHz | 0 bis 10 dB | 1 dB | Bench Mount, einstufig |
| BM10079 | bis 6 GHz | 0 bis 60 dB | 10 dB | Bench Mount, einstufig |
F Female Rotary Attenuators – 75 Ω
| Referenz | Frequenzbereich | Dämpfungsbereich | Schrittweite | Ausführung |
|---|---|---|---|---|
| BM10096 | DC bis 1 GHz | 0 bis 10 dB | 1 dB | Bench Mount, einstufig |
