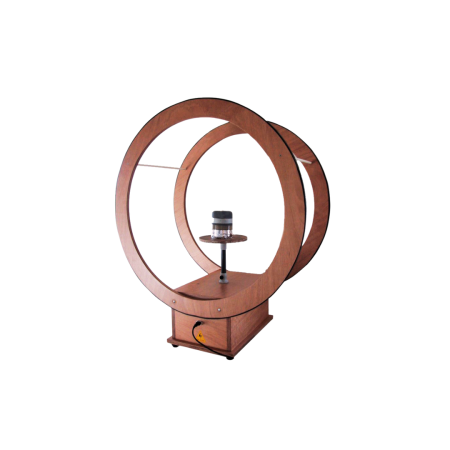

Helmholtz-Spule für Low Frequency Magnetic Field Susceptibility Testing: EMC HLM-10 | EMC TEST
EMC HLM-10 Helmholtz-Spule für Low Frequency Magnetic Field Susceptibility Testing nach MIL-STD-461 RS01/RS101 sowie IEC/EN 61000-4-8 und 61000-4-9.
Die EMC HLM-10 ist eine Helmholtz-Spule für Low Frequency Magnetic Field Susceptibility Testing an militärischen Geräten, Subsystemen und elektronischen Prüflingen. Sie dient dazu, den Equipment Under Test (EUT) einem relativ homogenen Magnetfeld auszusetzen und damit EMC Qualification Tests effizienter durchzuführen.
Die Spule ist für Prüfungen im Frequenzbereich von DC bis 30 MHz spezifiziert. Laut Datenblatt ist sie für kontinuierliche Magnetfeldprüfungen sowie für gepulste Prüfungen mit erhöhtem Pulsstrom vorgesehen.
Vorteile
- Relativ homogenes Magnetfeld für reproduzierbare Susceptibility Tests.
- Reduzierung der EMC Qualification Test Time durch eine definierte Prüfumgebung.
- Geeignet für militärische EMC-Prüfungen an Equipment und Subsystemen.
- Adjustable specimen support mit optic fibre feed-through für flexible Prüflingspositionierung.
- Einsetzbar für kontinuierliche und gepulste Magnetfeldprüfungen bis zu 20000 A/m im Pulsbetrieb.
Hauptmerkmale
- Modell: EMC HLM-10
- Spulenabmessung: 2 x 1 m Coils
- Ringdurchmesser: 100 cm
- Typischer Widerstand: 3,1 Ohm
- Maximaler Eingangsstrom: 10–15 A
- Maximaler Pulsstrom: 100 A bei 200 ms
- Maximales Feld: 2000 A/m und 20000 A/m im Pulsbetrieb
- Frequenzbereich: DC bis 30 MHz
- Abmessungen: 130 x 100 x 66 cm
- Isoliermaterial: Marine multi-layer wood
- Eingang: Push and hold button
- Prüflingsaufnahme: Adjustable with optic fibre feed-through
Typische Anwendungen
- Low Frequency Magnetic Field Susceptibility Testing
- EMC Qualification Tests für militärische Geräte und Subsysteme
- Prüfungen nach MIL-STD-461C, Test Method RS01
- Prüfungen nach MIL-STD-461D, Test Method RS101 oder neueren Verfahren
- Prüfungen nach IEC 61000-4-8 / EN 61000-4-8
- Prüfungen nach IEC 61000-4-9 / EN 61000-4-9
Weitere Informationen
Die EMC HLM-10 gehört zur Helmholtz-Spulenserie von EMCTEST Technologies. Auf Seite 3 des Datenblatts ist das Modell HLM-10 mit 2 x 1 m Coils, R = 3,1 Ohm Impedanz und einem 50-Hz-Signaltest dargestellt. Das Diagramm zeigt den Verlauf der magnetischen Induktion in µT in Abhängigkeit von der Spannung.
EMCO unterstützt technische Anwender bei der Auswahl geeigneter Prüfmittel für EMC, Immunity und Susceptibility Testing, insbesondere bei normgebundenen Prüfaufbauten nach militärischen und industriellen Standards.
