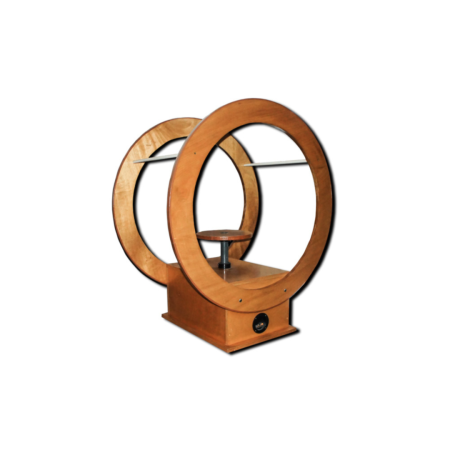

Helmholtz-Spulen für Low Frequency Magnetic Field Susceptibility Testing: EMC HLM-08 | EMC TEST
EMC HLM-08 Helmholtz-Spule für Low Frequency Magnetic Field Susceptibility Testing nach MIL-STD-461 RS01/RS101 sowie IEC/EN 61000-4-8 und 61000-4-9.
Die EMC HLM-08 ist eine Helmholtz-Spule für Low Frequency Magnetic Field Susceptibility Testing an militärischen Geräten, Subsystemen und elektronischen Prüflingen. Sie erzeugt ein relativ homogenes Magnetfeld und unterstützt damit EMC Qualification Tests nach relevanten Normen und Testmethoden.
Die Spule ist für Prüfungen im Frequenzbereich von DC bis 30 MHz ausgelegt und kann sowohl für kontinuierliche Prüfströme als auch für Pulse eingesetzt werden.
Vorteile
- Relativ homogenes Magnetfeld für reproduzierbare Susceptibility Tests.
- Reduzierung der EMC Qualification Test Time durch definierte Prüfanordnung.
- Geeignet für militärische EMC-Prüfungen an Equipment und Subsystemen.
- Prüflingsaufnahme mit Höhenverstellung und optic fibre feed-through.
- Einsetzbar für kontinuierliche und gepulste Magnetfeldprüfungen.
Hauptmerkmale
- Modell: EMC HLM-08
- Ringdurchmesser: 80 cm
- Typischer Widerstand: 2,3 Ohm
- Maximaler Eingangsstrom: 10–15 A
- Maximaler Pulsstrom: 100 A bei 200 ms
- Maximales Feld: 2000 A/m, bis 20000 A/m im Pulsbetrieb
- Frequenzbereich: DC bis 30 MHz
- Abmessungen: 110 x 80 x 66 cm
- Isoliermaterial: Marine multi-layer wood
- Eingang: Push and hold button
Typische Anwendungen
- Low Frequency Magnetic Field Susceptibility Testing
- EMC Qualification Tests für militärische Geräte und Subsysteme
- Prüfungen nach MIL-STD-461C RS01
- Prüfungen nach MIL-STD-461D RS101 oder neueren Verfahren
- Prüfungen nach IEC 61000-4-8 / EN 61000-4-8
- Prüfungen nach IEC 61000-4-9 / EN 61000-4-9
Weitere Informationen
Die EMC HLM-08 ist Teil einer Helmholtz-Spulenserie von EMCTEST Technologies. Die im Datenblatt dargestellte 50-Hz-Messung zeigt für das Modell HLM-08 einen linearen Verlauf der magnetischen Induktion in Abhängigkeit von der Spannung. Für das Modell HLM-10 wird ebenfalls ein 50-Hz-Signaltest dargestellt.
EMCO unterstützt Kunden bei der Auswahl geeigneter Prüftechnik für EMC-, Immunity- und Susceptibility-Anwendungen, insbesondere wenn Prüfaufbauten nach militärischen oder industriellen Normen umgesetzt werden müssen.
