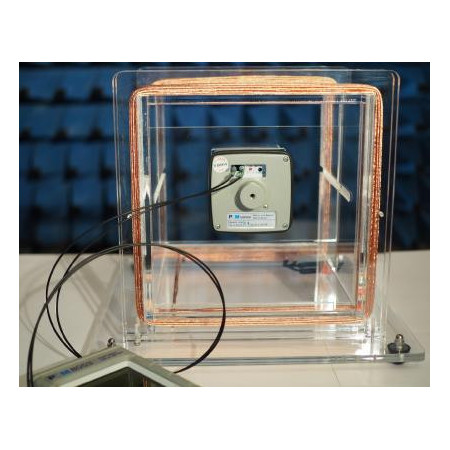

Helmholtz Coil - DC bis 30 MHz, 16 A Rated Current: EMC HLM-05 | EMC TEST

Die EMC HLM-05 Helmholtz Coil ist eine kompakte Helmholtz-Spule zur Erzeugung präzise definierter Magnetfelder von DC bis 30 MHz. Sie eignet sich für Kalibrier-, Verifikations- und Immunity-Testaufgaben, bei denen ein reproduzierbares Magnetfeld für EM field sensors oder kleine DUTs erforderlich ist.

Das erzeugte Magnetfeld steht in direkter linearer Beziehung zum Spulenstrom. Dadurch kann die Fieldstrength anhand von Spulengeometrie, Windungszahl und Coil current berechnet werden. Die EMC HLM-05 ist damit besonders geeignet für die Kalibrierung von magnetic field probes und die periodische Verifikation von Sensoren.

Vorteile

• Präzise definierte Magnetfelder von DC bis 30 MHz.
• Lineare Beziehung zwischen Coil current und Magnetic fieldstrength für nachvollziehbare Feldberechnung.
• Geeignet für PMM EHP 50 series Electro Magnetic field sensors zur Kalibrierung und periodischen Verifikation.
• Hohe Feldstärken bei niedriger Eingangsleistung für kompakte Testaufbauten.
• Kompakte, platzsparende Bauform mit high resistance polycarbonate body.
• Kompatibel mit verschiedenen EM field sensors durch austauschbare Fixtures.
• EMCO unterstützt technische Anwender bei der Auswahl und Integration von Lösungen für Magnetfeldkalibrierung, EMC und Immunity Testing.

Wesentliche Merkmale

• Operating Frequency: DC – 30 MHz.
• Number of turns per coil: 20.
• Total Resistance: 0,35 Ω.
• Total Inductance: 1,5 mH.
• Resonant Frequency: >150 kHz.
• Rated Current: 16 A.
• Short Term Current: 20 A.
• Type of wire: Litz-AWG 32 x 80 Strands.
• External Dimensions: 300 x 285 x 300(h) mm.
• Internal Dimensions: 230 x 285 x 230(h) mm.
• Konstruktion: high resistance polycarbonate body.
• Fertigung: entwickelt und vollständig gefertigt in Italien.

Typische Anwendungen

• Kalibrierung von magnetic field probes und EM field sensors.
• Periodische Verifikation von PMM EHP 50 series Electro Magnetic field sensors.
• Magnetic Immunity Testing kleiner Geräte.
• Immunity-Tests nach IEC 61000-4-8.
• Immunity-Tests nach MIL STD 461.
• Magnetic Immunity-Testaufbauten für industrielle und automotive Anwendungen.
• Bestimmung der Fieldstrength über Coil current oder über einen small loop sensor.

Weitere Informationen

Die EMC HLM-05 erzeugt Magnetfelder, deren Feldstärke über analytische oder numerische Methoden berechnet werden kann. Grundlage dafür sind die Geometrie der Spule, die Anzahl der Windungen und der Spulenstrom.

Durch das hochtemperaturfeste Drahtpaket können kurzzeitig Magnetfelder bis ca. 3000 A/m erzeugt werden. Die Kalibrierung des Magnetfelds ist auf eine Strommessung oder auf den Spannungsabfall an einem bekannten Widerstand rückführbar. Die Helmholtz Coil selbst benötigt keine eigene Kalibrierung.

Für die Installation sollte die Helmholtz Coil auf einem Tisch und mit ausreichendem Abstand zu unbeabsichtigten Magnetfeldquellen positioniert werden. Dazu zählen Transformatoren in Netzteilen, Leiter mit hohen Strömen, Computer-Monitore, Lautsprecher, CRT-Systeme sowie magnetische Materialien wie Stahl, Nickel oder Cobalt.

Der Anschluss erfolgt über rote und schwarze Banana sockets. Als Stromquelle können geeignete Generatoren, Current sources oder Audio-Amplifier eingesetzt werden. Die Anschlussleitungen sollten verdrillt werden, um unerwünschte magnetische Flussanteile zu vermeiden.
