GTEM-Zelle - 100 kHz bis 20 GHz, 500 W: GTEM EMC 750 - INOX | EMC TEST

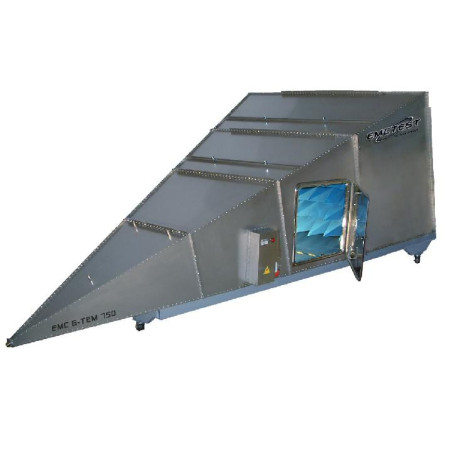

Die GTEM EMC 750 - INOX ist eine GTEM-Zelle für elektromagnetische Verträglichkeitsmessungen im Frequenzbereich von 100 kHz bis 20 GHz. Als Giga-hertz Transversal Electro-Magnetic cell arbeitet sie als TEM-Waveguide und ermöglicht radiated emission- und immunity measurements in einer kontrollierten, geschirmten Messumgebung.

Mit einer maximalen Eingangsleistung von 500 W, einer nominalen Impedanz von 50 Ω und einem typischen VSWR von 1:1,2 eignet sich die GTEM EMC 750 - INOX für anspruchsvolle EMC-, EMI- und EMS-Testaufbauten in Labor, Entwicklung und Qualifikation.

Vorteile

• Breitbandiger Betrieb bis 20 GHz für EMC-, EMI- und EMS-Prüfungen.
• 500 W maximale Eingangsleistung für Immunity-Testaufbauten mit RF Power Amplifier.
• Robuste INOX-Konstruktion für den Einsatz in anspruchsvollen Testumgebungen.
• Kompakte GTEM-Architektur als Alternative zu größeren Messumgebungen für radiated emission und immunity measurements.
• Hohe effektive Abschirmung zur Reduzierung externer elektromagnetischer Einflüsse.
• Konfigurierbare Feed Thrus und Filter für RF-, Fiber optic-, Daten- und Power-Schnittstellen.
• EMCO unterstützt technische Anwender bei der Auswahl und Integration geeigneter EMC-, RF- und GTEM-Testlösungen.

Wesentliche Merkmale

• Frequency Range: 100 kHz bis 20 GHz.
• Max. Power-Input: 500 W.
• Input Connector Type: N Female.
• Nominal Impedance: 50 Ω.
• Typical VSWR: 1:1,2.
• Power Line Filter: 2 x 230 V AC/DC, 16 A.
• RF Coax Feed-Thrus: 1 x SMA Female und 1 x N Female.
• Other Feed-Thrus: 1 x Fiber optical cable.
• Installierte Optionen: INOX, PLF-16S, FOPT-1, FT-N, FT-SMA.
• Abmessungen: 400(L) x 220(W) x 150(H) cm.
• Septum Height: 750 mm.
• Door Size: 60(W) x 60(H) cm.
• Uniform Area Size ±3 dB: 30(L) x 30(W) x 25(H) cm.
• EUT Max Size: 60(L) x 60(W) x 50(H) cm.
• Gewicht: 400 kg.
• Reference Standards: EN 61000-4-3 und EN 61000-4-20.

Typische Anwendungen

• EMI- und EMS-Prüfungen an elektronischen Geräten und Systemen.
• Radiation- und Susceptibility-Tests in einer GTEM-Testumgebung.
• Telekommunikationsanwendungen und Tests an Kommunikationssystemen.
• Biomedical- und dosimetrische Anwendungen.
• Kalibrierung isotroper Sensoren.
• Receiver sensitivity tests für RF- und Kommunikationsgeräte.
• Emission testing mit Receiver oder Spectrum Analyzer am N-Female-Apex-Anschluss.
• Immunity testing mit Generator und Power amplifier über den GTEM-Eingang.

Weitere Informationen

Die GTEM EMC 750 - INOX arbeitet mit einer elektromagnetischen Feldverteilung im TEM mode. Bei dieser Betriebsart stehen elektrische und magnetische Feldkomponenten senkrecht zur Ausbreitungsrichtung der elektromagnetischen Welle.

Das technische Panel ermöglicht den geschirmten Zugang zum internen Testvolumen, ohne das interne Feld zu kontaminieren. Die Panels sind vollständig konfigurierbar und können an spezifische Input/Output-Anforderungen angepasst werden. Zwei zusätzliche leere technische Panels stehen für spätere Erweiterungen zur Verfügung.

Die Power Filter-Sektion reduziert Störungen aus der Stromversorgungsleitung und verhindert gleichzeitig, dass vom DUT erzeugte Störungen in die Netzleitung zurückgeführt werden. Kundenspezifische Power Line Filter sind für spezifische Anforderungen verfügbar.

Die geschirmte Tür verwendet zwei Reihen metallischer Mesh Gaskets. Beim Schließen wird die Dichtung mechanisch belastet, um eine Kontamination des internen Feldes zu vermeiden. Die Tür kann mit einem shielded window aus Polycarbonatglas mit sehr feiner metallischer Mesh-Folie ausgestattet werden.

Der Bereich gegenüber der Spitze der GTEM-Zelle ist mit pyramidenförmigen RF Absorbers ausgestattet. Dieses graphitbeladene Absorbermaterial nimmt das auftreffende RF-Feld auf und ist in austauschbaren 3x3-Pyramidenpanels aufgebaut.

Aufgrund der Größe und des Gewichts wird die GTEM EMC 750 demontiert in stoßfester Verpackung geliefert und vor Ort durch Fachpersonal montiert.
