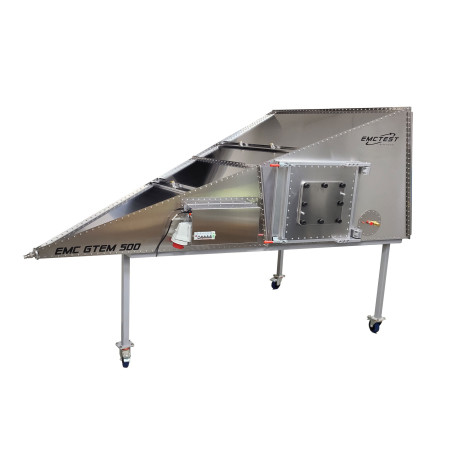

GTEM-Zelle - 100 kHz bis 20 GHz, 250 W: GTEM EMC 500 | EMC TEST

Die GTEM EMC 500 ist eine GTEM-Zelle für elektromagnetische Verträglichkeitsmessungen im Frequenzbereich von 100 kHz bis 20 GHz. Als Giga-hertz Transversal Electro-Magnetic cell arbeitet sie als TEM-Waveguide und ermöglicht radiated emission- und immunity measurements in einer kompakten, kontrollierten Messumgebung.

Mit einer maximalen Eingangsleistung von 250 W, einer nominalen Impedanz von 50 Ω und einem typischen VSWR von 1:1,2 eignet sich die GTEM EMC 500 für EMC-, EMI- und EMS-Testaufbauten in Entwicklung, Labor und Precompliance.

Vorteile

• Breitbandiger Betrieb bis 20 GHz für EMC-, EMI- und EMS-Testanwendungen.
• Kompakte GTEM-Struktur als Alternative zu größeren Messumgebungen für radiated emission und immunity measurements.
• Starke Felder bei niedriger Eingangsleistung für effiziente Immunity-Testaufbauten.
• Optimiert für EMI und EMC mit hoher effektiver Abschirmung.
• Konfigurierbare Feed Thrus und Filter für RF-, Fiber optic-, Daten- und Power-Schnittstellen.
• Technische Panels zur Integration applikationsspezifischer Anschlüsse.
• EMCO unterstützt technische Anwender bei der Auswahl und Integration geeigneter EMC-, RF- und GTEM-Testlösungen.

Wesentliche Merkmale

• Frequency Range: 100 kHz bis 20 GHz.
• Max. Power-Input: 250 W.
• Input Connector Type: N Female.
• Nominal Impedance: 50 Ω.
• Typical VSWR: 1:1,2.
• Power Line Filter: 2 x 230 V AC/DC, 16 A.
• RF Coax Feed-Thrus: 1 x SMA Female und 1 x N Female.
• Other Feed-Thrus: 1 x Fiber optical cable.
• Installierte Optionen: PLF-16S, FOPT-1, FT-N, FT-SMA.
• Abmessungen: 300(L) x 168(W) x 115(H) cm.
• Septum Height: 500 mm.
• Door Size: 40(W) x 40(H) cm.
• Uniform Area Size ±3 dB: 20(L) x 20(W) x 15(H) cm.
• EUT Max Size: 40(L) x 40(W) x 30(H) cm.
• Gewicht: 150 kg.
• Reference Standards: EN 61000-4-3 und EN 61000-4-20.

Typische Anwendungen

• EMI- und EMS-Prüfungen an elektronischen Geräten und Systemen.
• Radiation- und Susceptibility-Tests in einer GTEM-Testumgebung.
• Telekommunikationsanwendungen und Tests an Kommunikationsgeräten.
• Biomedical- und dosimetrische Anwendungen.
• Kalibrierung isotroper Sensoren.
• Receiver sensitivity tests für RF- und Kommunikationssysteme.
• Precompliance- und Entwicklungsprüfungen mit definierter TEM-Waveguide-Struktur.

Weitere Informationen

Die GTEM EMC 500 arbeitet mit einer elektromagnetischen Feldverteilung im TEM mode. Bei dieser Betriebsart stehen elektrische und magnetische Feldkomponenten senkrecht zur Ausbreitungsrichtung der elektromagnetischen Welle.

Die GTEM-Zelle ist für vollständig konfigurierbare Feed Thrus und Filter ausgelegt. Verfügbare Optionen umfassen unter anderem Fiber optic leads, gefilterte RS-232-Pass-Thrus, RF Feed-Thrus, shielded RJ45 Feed-Thrus, Power Line Filter, Electrical safety interlock, Technical panel, Power Socket for EUT und shielded IP camera system.

Für die GTEM EMC 500 ist die Option VPOS verfügbar. Diese ermöglicht eine vertikale Positionierung mit plastic table over absorbers und 90° gedrehter Türposition.

Die Detailansichten zeigen Locking System, Technical Panels, Inside view, Shielded Window sowie Line filter mit integrierter I-LED lighting option.
