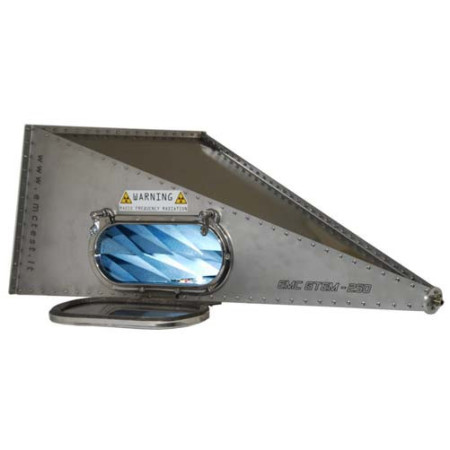

GTEM-Zelle - 100 kHz bis 20 GHz, 250 W: GTEM EMC 250-INOX | EMC TEST

Die GTEM EMC 250-INOX ist eine kompakte GTEM-Zelle für elektromagnetische Verträglichkeitsmessungen im Frequenzbereich von 100 kHz bis 20 GHz. Als Giga-hertz Transversal Electro-Magnetic cell ermöglicht sie Messungen in einer definierten TEM-Waveguide-Struktur und eignet sich für radiated emission- und immunity measurements.

Mit einer maximalen Eingangsleistung von 250 W, einer nominalen Impedanz von 50 Ω und einem typischen VSWR von 1:1,2 ist die GTEM EMC 250-INOX für kompakte EMC-, EMI- und EMS-Testaufbauten in Labor-, Entwicklungs- und Precompliance-Umgebungen ausgelegt.

Vorteile

• Breitbandiger Betrieb bis 20 GHz für EMC-, EMI- und EMS-Messungen.
• Kompakte GTEM-Architektur für Labor- und Entwicklungsumgebungen mit begrenztem Platzangebot.
• INOX-Konstruktion für eine robuste mechanische Ausführung.
• Optimiert für EMI und EMC mit hoher effektiver Abschirmung.
• Starke Felder bei niedriger Eingangsleistung für effiziente Immunity-Testaufbauten.
• Vollständig konfigurierbare Feed Thrus und Filter für applikationsspezifische I/O-, RF- und Power-Anforderungen.
• EMCO unterstützt technische Anwender bei der Auswahl und Integration geeigneter EMC-, RF- und GTEM-Testlösungen.

Wesentliche Merkmale

• Frequency Range: 100 kHz bis 20 GHz.
• Max. Power-Input: 250 W.
• Input Connector Type: N Female.
• Nominal Impedance: 50 Ω.
• Typical VSWR: 1:1,2.
• Power Line Filter: 2 x 230 V AC/DC, 20 A.
• RF Coax Feed-Thrus: 2 x SMA Female und 1 x N Female.
• Other Feed-Thrus: 1 x Fiber optical cable.
• Installierte Optionen: INOX, PLF-20S, FOPT-1, FT-N, FT-SMA, PDTP.
• Abmessungen: 1150(L) x 600(W) x 420(H) mm.
• Septum Height: 250 mm.
• Door Size: 30(W) x 20(H) cm.
• Uniform Area Size ±3 dB: 10(L) x 10(W) x 7,5(H) cm.
• EUT Max Size: 20(L) x 20(W) x 15(H) cm.
• Gewicht: 25 kg.
• Reference Standards: EN 61000-4-3 und EN 61000-4-20.

Typische Anwendungen

• EMI- und EMS-Prüfungen an elektronischen Geräten und Systemen.
• Radiation- und Susceptibility-Tests in einer GTEM-Testumgebung.
• Telekommunikationsanwendungen und Tests an Kommunikationsgeräten.
• Biomedical- und dosimetrische Anwendungen.
• Kalibrierung isotroper Sensoren.
• Receiver sensitivity tests für RF- und Kommunikationssysteme.
• Precompliance- und Entwicklungsprüfungen mit kompakter TEM-Waveguide-Struktur.

Weitere Informationen

Die GTEM EMC 250-INOX arbeitet als TEM-Waveguide mit erweitertem oberen Frequenzbereich bis in den GHz-Bereich. Die elektromagnetische Feldverteilung innerhalb der Zelle erfolgt im TEM mode, bei dem elektrische und magnetische Feldkomponenten senkrecht zur Ausbreitungsrichtung stehen.

Die Zelle ist vollständig auf konfigurierbare Feed Thrus und Filter ausgelegt. Verfügbare Optionen umfassen unter anderem Fiber optic leads, gefilterte RS-232-Pass-Thrus, RF Feed-Thrus, shielded RJ45 Feed-Thrus, Power Line Filter, Electrical safety interlock, shielded window und IP camera system.

Für die GTEM EMC 250 ist eine Option zur vertikalen Positionierung verfügbar: VPOS mit plastic table over absorbers und 90° gedrehter Türposition. Diese Option ist für GTEM 250 und GTEM 500 vorgesehen.

Die Detailansichten zeigen Locking System, Technical Panels, Shielded Window, Inside view und Multipolar Filter. Zusätzlich enthält die Produktinformation ein Diagramm zum Verhältnis von required power und electric field über der Frequenz für 10 V/m, 30 V/m und 50 V/m.
