GTEM-Zelle - 100 kHz bis 20 GHz, 1000 W: GTEM EMC 1000 INOX | EMC TEST

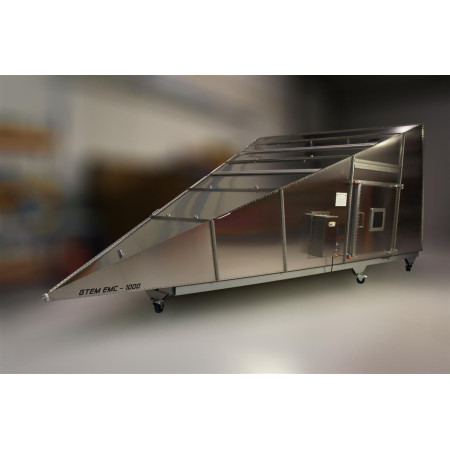

Die GTEM EMC 1000 INOX ist eine GTEM-Zelle für elektromagnetische Verträglichkeitsmessungen im Frequenzbereich von 100 kHz bis 20 GHz. Als Giga-hertz Transversal Electro-Magnetic cell erzeugt sie ein TEM-Feld im nutzbaren Prüfvolumen und dient als kompakte Alternative zu größeren Messumgebungen für radiated emission- und immunity-Messungen.

Die Zelle ist für EMI-, EMS-, Radiation-, Susceptibility- und Receiver sensitivity tests ausgelegt. Mit einer maximalen Eingangsleistung von 1000 W, einer nominalen Impedanz von 50 Ω und einem typischen VSWR von 1:1,2 eignet sich die GTEM EMC 1000 INOX für anspruchsvolle EMC-Testaufbauten in Labor-, Entwicklungs- und Qualifikationsumgebungen.

Vorteile

• Breitbandiger Betrieb bis 20 GHz für EMC-, EMI- und EMS-Testaufgaben.
• Hohe Eingangsleistung bis 1000 W für Immunity-Testaufbauten mit leistungsstarken RF-Verstärkern.
• Kompakte GTEM-Architektur als Alternative zu größeren Messumgebungen für radiated emission und immunity measurements.
• Robuste INOX-Konstruktion für industrielle Labor- und Testumgebungen.
• Konfigurierbare technische Panels für RF-, Daten-, Power- und Fiber optic Feed Thrus.
• Integrierte Power Line Filter zur Unterdrückung leitungsgebundener Störungen über die Stromversorgung.
• EMCO unterstützt technische Anwender bei der Auswahl, Konfiguration und Integration von EMC-, RF- und Immunity-Testlösungen.

Wesentliche Merkmale

• Frequency Range: 100 kHz bis 20 GHz.
• Max. Power-Input: 1000 W.
• Input Connector Type: N Female.
• Nominal Impedance: 50 Ω.
• Typical VSWR: 1:1,2.
• Power Line Filter: 2 x 230 V AC/DC, 16 A.
• RF Coax Feed-Thrus: 1 x SMA Female und 1 x N Female.
• Other Feed-Thrus: 1 x 3 Fiber optical cable.
• Installierte Optionen: INOX, PLF-16S, FOPT-1, FT-N, FT-SMA, WHEEL 1000.
• Abmessungen: 4950(L) x 2800(W) x 2200(H) mm.
• Septum Height: 1150 mm.
• Door Size: 80(W) x 80(H) cm.
• Uniform Area Size ±3 dB: 41(L) x 41(W) x 37(H) cm.
• EUT Max Size: 82(L) x 82(W) x 74(H) cm.
• Gewicht: 900 kg.
• Reference Standards: EN 61000-4-3 und EN 61000-4-20.

Typische Anwendungen

• EMI- und EMS-Prüfungen an elektronischen Geräten und Systemen.
• Radiation- und Susceptibility-Tests in einer kontrollierten TEM-Waveguide-Struktur.
• Telekommunikationsanwendungen und Prüfungen an Kommunikationssystemen.
• Biomedical- und dosimetrische Anwendungen.
• Kalibrierung isotroper Sensoren.
• Receiver sensitivity tests für RF- und Kommunikationsgeräte.
• Emission testing mit Receiver oder Spectrum Analyzer am N-Female-Apex-Anschluss.
• Immunity testing mit Generator und Power amplifier über den GTEM-Eingang.

Weitere Informationen

Die GTEM EMC 1000 INOX ist als TEM-Waveguide mit erweitertem oberen Frequenzbereich bis in den GHz-Bereich aufgebaut. Innerhalb des nutzbaren Prüfvolumens erfolgt die Feldverteilung im TEM mode, wodurch die elektrischen und magnetischen Feldkomponenten senkrecht zur Ausbreitungsrichtung stehen.

Das technische Panel ermöglicht den geschirmten Zugang zum internen Testvolumen, ohne das interne Feld zu kontaminieren. Die Panels sind vollständig konfigurierbar und können an spezifische Input/Output-Anforderungen angepasst werden. Zusätzlich stehen zwei leere technische Panels für spätere Erweiterungen zur Verfügung.

Die Power Filter-Sektion reduziert Störungen aus der Stromversorgungsleitung und verhindert gleichzeitig, dass vom DUT erzeugte Störungen in die Netzleitung zurückgeführt werden. Kundenspezifische Power Line Filter sind für spezifische Anforderungen verfügbar.

Die geschirmte Tür verwendet zwei Reihen metallischer Mesh Gaskets. Beim Schließen wird die Dichtung mechanisch belastet, um eine Kontamination des internen Feldes zu vermeiden. Die Tür kann mit einem shielded window aus Polycarbonatglas mit sehr feiner metallischer Mesh-Folie ausgestattet werden.

Der Bereich gegenüber der Spitze der GTEM-Zelle ist mit pyramidenförmigen RF Absorbers ausgestattet. Dieses graphitbeladene Absorbermaterial dient zur Aufnahme des auftreffenden RF-Feldes und ist in austauschbaren 3x3-Pyramidenpanels aufgebaut.

Aufgrund der Größe und des Gewichts wird die GTEM EMC 1000 demontiert in stoßfester Verpackung geliefert und vor Ort durch Fachpersonal montiert.
