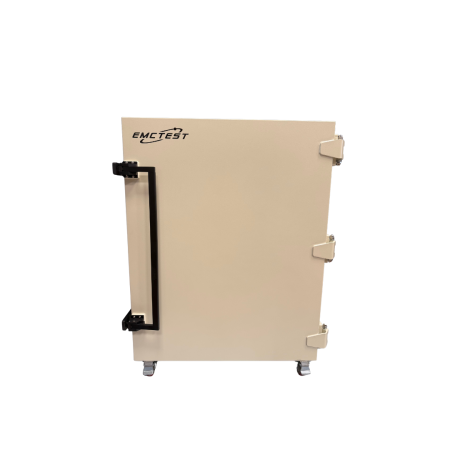

Geschirmte Absorberkammer - 0,8 bis 6 GHz: EMC-SHC-BOX-EM-3 | EMC TEST
Geschirmte Absorberkammer EMC-SHC-BOX-EM-3 für Telekommunikations-, RF- und Precompliance-Tests von 0,8 bis 6 GHz mit anechoic lining und modularen Feed Thrus.
Die EMC-SHC-BOX-EM-3 ist eine geschirmte Absorberkammer der Serie EM für RF-, Telekommunikations- und Precompliance-Anwendungen. Sie wurde für Messaufgaben entwickelt, bei denen eine kontrollierte, abgeschirmte Umgebung für Kommunikationsgeräte und größere DUTs erforderlich ist.
Mit einem Operating Frequency-Bereich von 0,8 bis 6 GHz eignet sich die Kammer besonders für Tests an Routern, Laptops sowie ISM-, GSM- und UMTS-Kommunikationsgeräten. Die Shielding Performance beträgt ≥ 75 dB bei 2,4 GHz und ≥ 70 dB bei 5,8 GHz, abhängig von den installierten Feed Thrus.
Vorteile
- Geschirmte Testumgebung für RF-, EMC- und Telekommunikationsmessungen.
- Kompakte und platzsparende Bauform für Labor-, Entwicklungs- und Precompliance-Umgebungen.
- Bewegliche Konstruktion dank Rollen an der Basis.
- Ausgelegt für größere DUTs wie Router, Laptops und weitere Kommunikationsgeräte.
- Modulare Schnittstellenkonfiguration mit I/O Feed Thrus, RF Feed Thrus, Fiber optic feed thru und Line filter.
- Optionales anechoic lining auf allen Innenwänden zur Optimierung der RF-Testumgebung.
- EMCO unterstützt technische Anwender bei der Auswahl und Konfiguration geeigneter RF-, EMC- und Telekommunikations-Testlösungen.
Wesentliche Merkmale
- Außenabmessungen: 770 x 905 x 1105(h) mm.
- Innenabmessungen mit anechoic lining: 650 x 680 x 880(h) mm.
- Türabmessungen: 650 x 880(h) mm.
- Gewicht: ca. 90 kg.
- Operating Frequency: 0,8 – 6 GHz.
- Shielding Performance: ≥ 75 dB @ 2,4 GHz und ≥ 70 dB @ 5,8 GHz.
- FT-N/SMA Option: N- und SMA-Feed Thrus.
- FT-USB2 Option: USB Type A / Type B Feed Thrus, geschirmte Buchse.
- Konstruktion: lackierte Metallstruktur.
- Innenausstattung: optionales planares anechoic material auf allen Innenwänden.
- Mobilität: Rollen an der Basis für eine flexible Positionierung im Labor.
Typische Anwendungen
- Telekommunikationsanwendungen und Tests an Kommunikationsgeräten.
- Tests an Routern, Laptops und weiteren vergleichbaren Geräten.
- Precompliance-Tests für Radiation und Immunity.
- Path loss measurements in einer geschirmten Umgebung.
- Receiver sensitivity tests für Kommunikationssysteme.
- Empfindliche RF-Messungen, bei denen eine wirksame Abschirmung erforderlich ist.
- Testumgebungen für ISM-, GSM- und UMTS-Geräte.
Weitere Informationen
Die EMC-SHC-BOX-EM-3 ist für den Einsatz mit größeren DUTs ausgelegt und kombiniert eine geschirmte Kammerstruktur mit optionaler anechoic Innenauskleidung. Die Kammer ist vollständig modular aufgebaut, sodass Anschlüsse und Optionen an die jeweilige Testkonfiguration angepasst werden können.
Die Shielding Performance hängt vom Typ der installierten Feed Thrus ab. Für die Integration in Messaufbauten stehen mehrere Anschlussoptionen zur Verfügung:
- I/O Feed Thrus: USB, RS-232, RJ-45, RJ-11, DB9, DC.
- RF Feed Thrus: SMA, N, BNC.
- Fiber optic feed thru.
- Internal Antennas: Log 900–2400 MHz, 1–10 GHz.
- Anechoic lining: planares anechoic material auf allen Innenwänden.
- Weitere Zubehörteile: shielded window, fiber optic feed thru, line filter.
Für eine Konfiguration mit anechoic floor werden Innenabmessungen von 560 x 750 x 450(h) mm genannt. Die Kammer kann außerdem Line filters für AC- und DC-Stromversorgungen bis 1000 V aufnehmen.
