Geschirmte Absorberkammer - kundenspezifische RF-Abschirmung: SHC | EMC TEST
Kundenspezifische SHC Shielded Anechoic Chamber für RF-, EMC- und Telekommunikationsprüfungen von DC bis 6000 MHz mit hoher Shielding Performance.

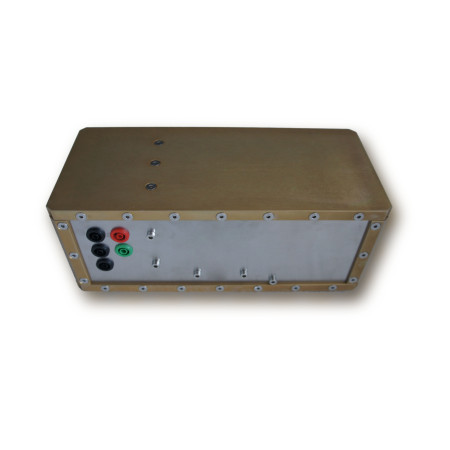

Die SHC Shielded Anechoic Chamber ist eine kundenspezifisch konfigurierbare geschirmte Absorberkammer für RF-, Telekommunikations- und Precompliance-Anwendungen. Sie ist für Messumgebungen ausgelegt, in denen eine wirksame Abschirmung gegenüber externen Störeinflüssen erforderlich ist.
Die Kammer ist für einen Frequenzbereich von DC bis 6000 MHz vorgesehen. Die angegebene Shielding Performance liegt je nach Frequenz zwischen >60 dB und bis zu 120 dB. Außenabmessungen, Door clearance und maximale DUT-Größe werden kundenspezifisch definiert.
Vorteile
- Kundenspezifische Auslegung für DUT-Größe, Außenabmessungen und Türöffnung.
- Breitbandige RF-Abschirmung für empfindliche Messungen und Precompliance-Tests.
- Modularer technischer Anschlussbereich zur Anpassung von I/O Feed Thrus, RF Feed Thrus und weiteren Optionen.
- Robuste INOX-Stahlkonstruktion für eine mechanisch stabile und langlebige Messumgebung.
- Kompaktes, platzsparendes Design für Labor-, Entwicklungs- und Telekommunikationsanwendungen.
- Technische Unterstützung durch EMCO bei der Auswahl geeigneter Konfigurationen für RF-, EMC- und Telekommunikations-Testumgebungen.
Wesentliche Merkmale
- Operating Frequency: DC – 6000 MHz.
- Shielding performance: >60 dB bis 120 dB, abhängig von der Frequenz.
- Outer Dimensions: kundenspezifisch.
- Door clearance: kundenspezifisch.
- DUT MAX Size: kundenspezifisch.
- Konstruktion: vollständig aus robustem INOX-Stahl gefertigt.
- Materialstärke: 1,5 mm INOX-Stahl gemäß den bereitgestellten Informationen.
- Fertigung: in Italien entwickelt und gefertigt.
- Mechanisches Design: oversized hinges und latches mit dual trapezoidal door coupling layout in ERGAL.
- Dichtungen: leistungsfähige fabric non tissue gaskets an den Verbindungsstellen.
- Absorber: optionaler RF plain absorber im Innenraum.
- Technisches Panel: modular konfigurierbar für spezifische Anschlussanforderungen.
Typische Anwendungen
- Telekommunikationsanwendungen und Tests an Kommunikationsgeräten.
- Tests an Geräten wie Routern, Laptops und weiteren ISM- oder GSM/UMTS-Kommunikationsgeräten.
- Precompliance-Tests für Radiation und Immunity.
- Path loss measurements.
- Receiver sensitivity tests.
- Empfindliche RF-Messungen, bei denen eine geschirmte Umgebung erforderlich ist.
- 2,4-GHz-Testanwendungen gemäß den bereitgestellten Informationen.
Weitere Informationen
Die SHC-Kammer wird laut bereitgestellten Informationen in CAD projektiert und CNC-gefertigt. Die angegebenen Fertigungstoleranzen betragen 0,09 mm, um eine sehr gut geschirmte Umgebung zu unterstützen.
Der Innenraum kann optional mit RF plain absorbers ausgestattet werden. In den bereitgestellten Informationen wird eine typische RF attenuation von -90 dB @ 3 GHz genannt.
Folgende Optionen werden angegeben:
- I/O Feed Thrus: USB, RS-232, RJ-45, RJ-11.
- RF Feed Thrus: SMA, N, BNC.
- Fiber optic feed thru.
- Internal Antennas: Log 900–2400 MHz, 1–10 GHz.
- Weitere Zubehörangaben: shielded window, fiber optic feed thru, line filter.
- Line filters: für AC- und DC-Stromversorgungen bis 1000 V gemäß den bereitgestellten Informationen.
Weitere technische Daten wie exakte Abmessungen, maximale DUT-Größe, Türöffnung, Gewicht, verfügbare Standardmodelle oder spezifische Normen sind in den bereitgestellten Informationen nicht angegeben.
