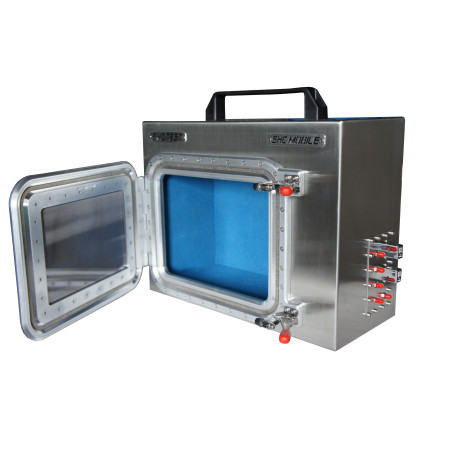

Portable Shielded Chamber - DC bis 6000 MHz, modulare RF-Abschirmung: RF Shieldbox | EMC TEST
Portable Shielded Chamber für kleine Telecom- und RF-Kommunikationsgeräte, mit DC bis 6000 MHz Betriebsfrequenz, hoher RF-Schirmwirkung, INOX-Stahlkonstruktion und modularen I/O-Optionen.
Diese Portable Shielded Chamber ist für RF- und Telecom-Anwendungen im Frequenzbereich von DC bis 6000 MHz ausgelegt. Sie wurde speziell für kleine Kommunikationsgeräte wie GSM, UMTS, TDMA, CDMA, AMPS, PCS, WiFi, Bluetooth und vergleichbare Devices entwickelt.
Die Kammer bietet eine kontrollierte, abgeschirmte Umgebung für empfindliche Messungen, Pre-compliance Tests, Receiver Sensitivity Tests und Path Loss Measurements. Durch die kompakte Bauform, die vollständig modulare Architektur und die robuste INOX steel construction eignet sie sich für Labor-, Entwicklungs- und RF-Testumgebungen.
Vorteile
- Betriebsfrequenz von DC bis 6000 MHz für RF-, Wireless- und Telecom-Anwendungen.
- Shielding performance von >60 dB bis 120 dB, abhängig von der Frequenz.
- Kompaktes, platzsparendes Design für kleine DUTs und Laborarbeitsplätze.
- Portable und flexible Bauform für unterschiedliche Testkonfigurationen.
- Ruggedized fully INOX steel construction für hohe mechanische Stabilität.
- Completely modular durch konfigurierbare I/O-, RF- und Zubehör-Optionen.
- Wideband High effective RF shielding für empfindliche Messungen mit Abschirmbedarf.
- Entwickelt und vollständig hergestellt in Italien.
Wesentliche Merkmale
- Betriebsfrequenz: DC bis 6000 MHz
- Shielding performance: >60 dB bis 120 dB, frequenzabhängig
- Außenabmessungen: 45 cm Länge x 20 cm Breite x 35 cm Höhe
- Türöffnung: 26 x 20 cm
- Innenabmessungen: 35 cm Länge x 15 cm Breite x 27 cm Höhe
- Maximale DUT-Größe: 23 x 10 x 18 cm
- Konstruktion: ruggedized fully INOX steel construction
- Gehäusematerial: 1,5 mm INOX-Stahl
- Fertigung: CAD-Design und CNC-Konstruktion mit Toleranzen bis 0,09 mm
- Dichtungskonzept: high-performance fabric non tissue gaskets an allen Verbindungsstellen
- Türmechanik: oversized hinges und latches mit dual trapezoidal door coupling layout
Typische Anwendungen
- Telecom Tests für GSM, UMTS, TDMA, CDMA, AMPS, PCS, WiFi und Bluetooth.
- Pre-compliance Tests für Radiation und Immunity.
- Receiver Sensitivity Tests an kleinen Kommunikationsgeräten.
- Path Loss Measurements in abgeschirmten RF-Testumgebungen.
- Isotropic sensor calibration.
- Empfindliche Messungen, bei denen eine zuverlässige RF-Abschirmung erforderlich ist.
- Tests an kleinen Devices wie Mobiltelefonen und vergleichbaren RF-Kommunikationsprodukten.
Weitere Informationen
Die Kammer ist mit RF plain absorbers ausgestattet, die eine typische RF attenuation von -90 dB bei 3 GHz ermöglichen. Diese Konfiguration ist besonders für 2,4-GHz-Tests geeignet.
Die Input-/Output-Verbindungen und Optionen können über einen modularen technischen Panel an spezifische Anforderungen angepasst werden. Verfügbare Optionen umfassen USB, RS-232, RJ-45, RJ-11, RF Feedthroughs mit SMA, N oder BNC, fiber optic feedthrough, ein Shielded Window, interne Antennen Log 900-2400 MHz oder 1-10 GHz sowie einen INOX steel Handle.
EMCO unterstützt technische Anwender bei der Auswahl und Konfiguration geeigneter Shielded Chambers für RF-, Wireless-, Telecom-, EMV- und Pre-compliance-Anwendungen. Dazu gehört die technische Einordnung von Schirmwirkung, Schnittstellen, DUT-Abmessungen und Integration in bestehende Testumgebungen.
