SHC-MOBILE M Portable Shielded Chamber von EMCTEST für kleine RF-, Microwave- und Telecom-Geräte, mit DC bis 20 GHz Betriebsfrequenz, hoher RF-Schirmwirkung, fully INOX steel construction und modularen Optionen.

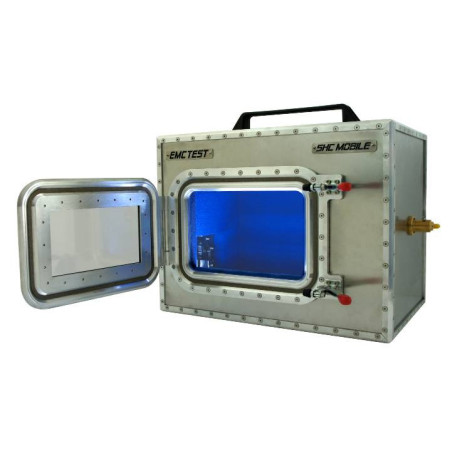

Die SHC-MOBILE M von EMCTEST Technologies ist eine Portable Shielded Chamber für empfindliche RF-, Microwave- und Telecom-Messungen im Frequenzbereich von DC bis 20 GHz. Sie wurde für kleine Kommunikationsgeräte wie GSM-, UMTS-, TDMA-, CDMA-, AMPS-, PCS-, WiFi- und Bluetooth-Geräte entwickelt.
Die Kammer kombiniert eine ruggedized fully INOX steel construction mit einem kompakten und flexiblen Design. Sie eignet sich für Messaufgaben, bei denen eine reproduzierbare RF-Abschirmung, definierte DUT-Aufnahme und anwendungsspezifische Schnittstellen benötigt werden.
Vorteile
- Betriebsfrequenz von DC bis 20 GHz für breitbandige RF- und Microwave-Anwendungen.
- Shielding performance von >60 dB bis 120 dB, abhängig von der Frequenz.
- Portable und flexible Bauform für Labor-, Entwicklungs- und Pre-compliance-Umgebungen.
- Ruggedized fully INOX steel construction für mechanische Stabilität und zuverlässige Abschirmung.
- Completely modular durch konfigurierbare I/O- und RF-Feedthroughs.
- Geeignet für kleine RF-/Microwave Devices und Antennen.
- Entwickelt und vollständig hergestellt in Italien.
Wesentliche Merkmale
- Betriebsfrequenz: DC bis 20 GHz
- Shielding performance: >60 dB bis 120 dB, frequenzabhängig
- Außenabmessungen: 45 cm Länge x 30 cm Breite x 35 cm Höhe
- Türöffnung: 23 x 15 cm
- Maximale DUT-Größe: 23 x 15 x 18 cm
- Konstruktion: fully INOX steel construction
- Gehäusematerial: 1,5 mm INOX-Stahl
- Fertigung: CAD-Design und CNC-Konstruktion mit Toleranzen bis 0,09 mm
- Dichtungskonzept: High-performance fabric non tissue gaskets an allen Verbindungsstellen
- Türmechanik: Oversized hinges und latches mit dual trapezoidal door coupling layout in Ergal
Typische Anwendungen
- Telecom Tests für GSM, UMTS, TDMA, CDMA, AMPS, PCS, WiFi und Bluetooth.
- Pre-compliance Tests für Radiation und Immunity.
- Receiver Sensitivity Tests an kleinen Kommunikationsgeräten.
- Path Loss Measurements in abgeschirmten RF-Testumgebungen.
- Isotropic sensor calibration.
- Empfindliche Messungen, bei denen eine zuverlässige RF-Abschirmung erforderlich ist.
Weitere Informationen
Die SHC-MOBILE M ist für kleine Kommunikationsgeräte ausgelegt und bietet eine kontrollierte Messumgebung für RF-Tests. Der Innenraum kann optional mit RF plain absorbers ausgestattet werden, die eine typische RF attenuation von -90 dB bei 3 GHz ermöglichen. Diese Konfiguration ist besonders für 2,4-GHz-Tests geeignet.
Die Input-/Output-Verbindungen können über einen modularen technischen Panel an die jeweilige Anwendung angepasst werden. Verfügbare Optionen umfassen USB, RS-232, RJ-45, RJ-11, RF Feedthroughs mit SMA, N oder BNC, fiber optic feedthrough, Log-/Omni-Antennen, ein Shielded Window, einen Shielded Glove, Internal Anechoic Walls, einen Technical Panel und eine Internal Antenna.
Die Einheit kann Line Filters für AC- und DC-Versorgungen bis 1000 V aufnehmen. EMCO unterstützt technische Anwender bei der Auswahl und Konfiguration geeigneter Shielded Chambers für RF-, Microwave-, Telecom-, EMV- und Pre-compliance-Anwendungen sowie bei der technischen Integration in bestehende Test- und Messumgebungen.
