EMC-SHC-LAP RF Shieldbox von EMCTEST für Laptops und ISM-, GSM- und UMTS-Kommunikationsgeräte, mit 800 MHz bis 8 GHz Betriebsfrequenz, hoher RF-Schirmwirkung und modularen I/O-Optionen.

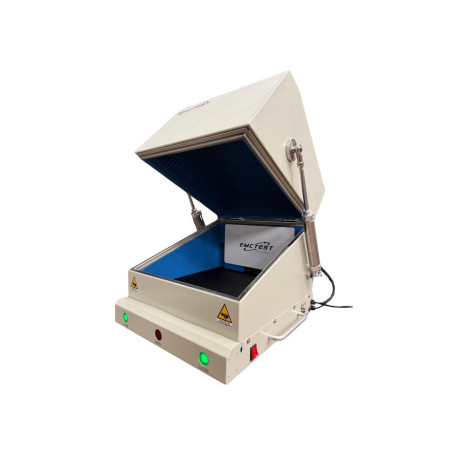

Die EMC-SHC-LAP von EMCTEST Technologies ist eine RF Shieldbox für Laptops sowie ISM-, GSM- und UMTS-Kommunikationsgeräte. Sie arbeitet im Frequenzbereich von 800 MHz bis 8 GHz und ist für Anwendungen ausgelegt, bei denen eine kontrollierte und hochwirksame RF-Abschirmung erforderlich ist.
Mit ihren internen Abmessungen von 43 x 44 x 31 cm eignet sich die Shieldbox für größere DUTs im Vergleich zu kompakten Kammern für kleine Handgeräte. Die Öffnung erfolgt über ein pneumatisches System, das über Tasten gesteuert wird.
Vorteile
- Breiter Betriebsfrequenzbereich von 800 MHz bis 8 GHz für RF-, ISM- und Mobilfunkanwendungen.
- Hohe Shielding Effectiveness mit ≥80 dB bei 2,4/5,8 GHz und ≥75 dB bei 7,5 GHz.
- Geeignet für Laptops und größere Kommunikationsgeräte dank internem Volumen von 43 x 44 x 31 cm.
- CE Marked und IEEE 299 compliant für definierte Anforderungen an die Schirmwirkung.
- Komplett modular durch anpassbare I/O-Verbindungen und Optionen.
- Pneumatisches Öffnungssystem mit Tastensteuerung für reproduzierbare Handhabung im Testbetrieb.
Wesentliche Merkmale
- Modell: EMC-SHC-LAP
- Material: Metall
- Farbe: Weiß/Grau
- Zertifizierung: CE Marked + IEEE 299 compliant
- Betriebsfrequenz: 800 MHz bis 8 GHz
- Shielding Performance: ≥80 dB bei 2,4/5,8 GHz; ≥75 dB bei 7,5 GHz
- Außenabmessungen: 54 cm Länge x 56 cm Breite x 40 cm Höhe
- Innenabmessungen: 43 cm Länge x 44 cm Breite x 31 cm Höhe
- Gewicht: ca. 50 kg
- Öffnungssystem: pneumatisches System, über Tasten gesteuert
- Optionen: SMA, USB, HDMI, RJ45, RS232, DB25, DB9, AC, DC, Bluetooth Measurement Antenna auf Anfrage
Typische Anwendungen
- RF-Tests an Laptops und vergleichbaren Kommunikationsgeräten.
- ISM- und Mobilfunkmessungen im Bereich GSM, UMTS und verwandter Kommunikationsstandards.
- 2,4/5,8-GHz-Tests für Wireless- und Bluetooth-Anwendungen.
- Empfindliche RF-Messungen, bei denen externe Störsignale unterdrückt werden müssen.
- Pre-compliance- und Entwicklungsprüfungen an elektronischen Kommunikationsgeräten.
Weitere Informationen
Die EMC-SHC-LAP wird per CAD entwickelt und CNC-gefertigt, um eine sehr gut abgeschirmte Umgebung für RF-Messungen bereitzustellen. An allen Verbindungsstellen kommen Heavy-duty, high-performance fabric non tissue gaskets zum Einsatz, um einen zuverlässigen RF-dichten Abschluss zu gewährleisten.
Der Innenraum kann optional mit RF plain absorbers ausgestattet werden. Diese Absorber ermöglichen eine typische RF attenuation von -80 dB bei 2,4/5,8 GHz und machen die Kammer besonders geeignet für Tests in diesen Frequenzbereichen.
Ein modularer technischer Panel ermöglicht die Konfiguration der Input-/Output-Verbindungen entsprechend der jeweiligen Anwendung. Die Einheit kann außerdem Line Filters für AC- und DC-Versorgungen bis 1000 V aufnehmen.
EMCO unterstützt technische Anwender bei der Auswahl und Konfiguration geeigneter Shielding Boxes für RF-, Wireless-, Telecom-, EMV- und Pre-compliance-Anwendungen. Dazu gehört die technische Einordnung der Schnittstellen, der Schirmwirkung und der Integration in bestehende Testumgebungen.
