Portable Shielded Chamber - DC bis 20 GHz, kompakte RF-Abschirmung: SHC-COMPACT | EMC TEST
SHC-COMPACT Portable Shielded Chamber von EMCTEST für kleine RF-, Microwave- und Telecom-Geräte, mit DC bis 20 GHz Betriebsfrequenz, kompakter Bauform und hoher RF-Schirmwirkung.

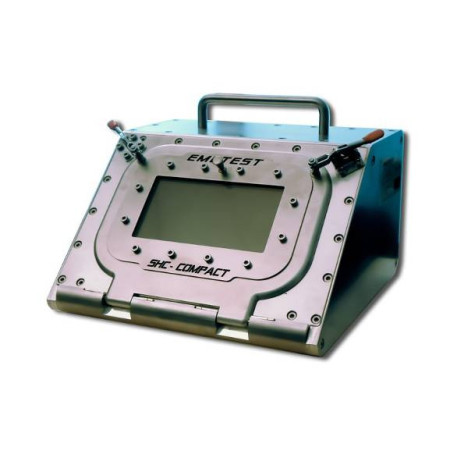

Die SHC-COMPACT von EMCTEST Technologies ist eine Portable Shielded Chamber für empfindliche RF-, Microwave- und Telecom-Messungen im Frequenzbereich von DC bis 20 GHz. Sie wurde für kleine Kommunikationsgeräte, RF-Module, Microwave Devices und Antennen entwickelt, bei denen eine kontrollierte, abgeschirmte Messumgebung erforderlich ist.
Die kompakte Kammer kombiniert eine robuste Konstruktion aus INOX-Stahl und Ergal mit einer platzsparenden Bauform. Sie eignet sich für Pre-compliance Tests, Receiver Sensitivity Tests, Path Loss Measurements, Sensorkalibrierungen und weitere Messungen, bei denen eine wirksame RF-Abschirmung benötigt wird.
Vorteile
- Betriebsfrequenz von DC bis 20 GHz für breitbandige RF- und Microwave-Anwendungen.
- Shielding performance von >60 dB bis 120 dB, abhängig von der Frequenz.
- Kompaktes, platzsparendes Design für Labor-, Entwicklungs- und Pre-compliance-Umgebungen.
- Robuste INOX-Stahl- und Ergal-Konstruktion für eine mechanisch stabile Abschirmkammer.
- Geeignet für kleine RF-/Microwave Devices und Antennen.
- Modularer technischer Anschlussbereich zur Anpassung von I/O- und RF-Feedthroughs.
- Entwickelt und vollständig hergestellt in Italien.
Wesentliche Merkmale
- Betriebsfrequenz: DC bis 20 GHz
- Shielding performance: >60 dB bis 120 dB, frequenzabhängig
- Außenabmessungen: 25 cm Länge x 25 cm Breite x 15 cm Höhe
- Türöffnung: 15 x 9 cm
- Maximale DUT-Größe: 15 x 18 x 6 cm
- Konstruktion: ruggedized INOX steel und Ergal
- Gehäusematerial: 1,5 mm INOX-Stahl
- Dichtungskonzept: High-performance fabric non tissue gaskets an allen Verbindungsstellen
- Türmechanik: Oversized hinges und latches mit dual trapezoidal door coupling layout in Ergal
- Fertigung: CAD-Design und CNC-Konstruktion mit Toleranzen bis 0,09 mm
Typische Anwendungen
- Telecom Tests für GSM, UMTS, TDMA, LTE, CDMA, AMPS, PCS, WiFi und Bluetooth.
- Pre-compliance Tests für Radiation und Immunity.
- Receiver Sensitivity Tests an kleinen Kommunikationsgeräten.
- Path Loss Measurements in abgeschirmten RF-Testumgebungen.
- Isotropic sensor calibration.
- Messungen an kleinen RF-/Microwave Devices und Antennen.
- Empfindliche Messungen, bei denen eine zuverlässige RF-Abschirmung erforderlich ist.
Weitere Informationen
Die SHC-COMPACT ist für kleine Kommunikationsgeräte wie Mobiltelefone und vergleichbare Devices ausgelegt. Die Innenausstattung kann optional mit RF plain absorbers versehen werden, die eine typische RF attenuation von -90 dB bei 3 GHz ermöglichen. Diese Konfiguration ist insbesondere für Tests bei 2,4 GHz geeignet.
Über den modularen technischen Anschlussbereich lassen sich Ein- und Ausgänge applikationsspezifisch konfigurieren. Verfügbare Optionen umfassen USB, RS-232, RJ-45, RJ-11, RF Feedthroughs mit SMA, N oder BNC, fiber optic feedthrough, Quad-Band Omni Antennen, Antenna Couplers, ein optionales Shielded Window, interne Anechoic Walls, einen Technical Panel sowie einen integrierten Wideband Antenna Coupler.
Die Kammer kann Line Filters für AC- und DC-Versorgungen bis 1000 V aufnehmen. EMCO unterstützt technische Anwender bei der Auswahl und Konfiguration geeigneter Shielded Chambers für RF-, Microwave-, Telecom-, EMV- und Pre-compliance-Anwendungen sowie bei der Einordnung in bestehende Test- und Messumgebungen.
