MapEM – RF Drive Test System für EMF-Feldkartierung gemäß ITU-T K.113 | WAVECONTROL

WAVECONTROL

MapEM RF Drive Test System zur Erstellung von EMF-Feldkarten auf Straßenebene. ITU-T K.113 konform, 100 kHz bis 90 GHz, ISO 17025 kalibrierte Sonden.

PREISANGEBOT ANFORDERN
close

Preisangebot anfordern

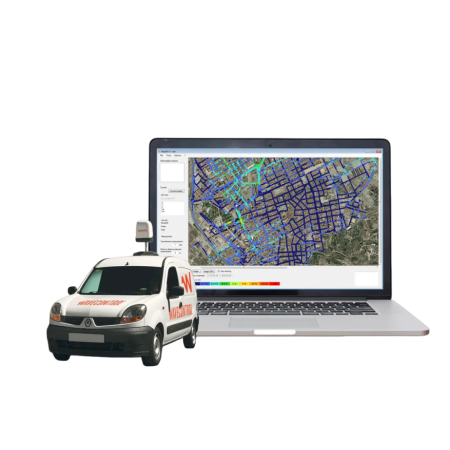

Das MapEM System ist eine mobile Lösung zur Erstellung von RF Elektromagnetischen Feldstärkekarten auf Straßenebene. Es besteht aus einem MonitEM Messgerät und einer Mapping-Software und ist für großflächige Untersuchungen, z. B. in Städten, konzipiert. Das System ist konform mit ITU-T K.113.

  • RF Exposure Drive Test für Stadt- und Flächenmessungen
  • Installation auf Fahrzeugdach mit Magnetbasis
  • Messung der elektrischen Feldstärke (V/m) während der Fahrt
  • Georeferenzierte Datenerfassung
  • ISO 17025 akkreditierte Kalibrierung

Ihre Vorteile

  • Umfassende Bewertung der elektromagnetischen Strahlung auf Straßenebene
  • Jährlicher Vergleich (Year-on-Year) zur Analyse infrastruktureller Veränderungen
  • Identifikation sensibler Bereiche mit erhöhten Feldstärken
  • Visuelles Kommunikationsinstrument zur transparenten Darstellung gegenüber Öffentlichkeit und Behörden
  • Plug & Play Feldsonden von 100 kHz bis 90 GHz

Messverfahren

  • Isotrope RMS-Messung
  • Sampling-Rate: 1 Messung pro Sekunde
  • Messgeschwindigkeit (empfohlen): bis 50 km/h
  • Datenspeicherung: MicroSD (1 GB) + EEPROM
  • Datenexport: Access, KML, CSV
  • Level Map Export: JPG

Technische Hauptdaten

  • Sensortyp: Isotrop, RMS
  • Frequenzbereich: abhängig von eingesetzter Feldsonde (100 kHz – 90 GHz)
  • Sondensystem: Austauschbar
  • Kalibrierung: ISO 17025 akkreditiert
  • Stromversorgung: 12 V DC (Fahrzeug) + interne Batterie
  • Kommunikation: Externer USB-Anschluss
  • Software: Kompatibel mit Windows O.S.
  • Abmessungen: 70 × 40 × 8 cm
  • Gewicht: 8 kg
  • Schutzart: IP66
  • Betriebstemperatur: -25 °C bis +60 °C

Kompatible Feldsonden

Kompatibel mit E-Feld- und H-Feldsonden von 100 kHz bis 90 GHz. Alle Sonden sind Plug & Play und verfügen über eine individuelle ISO 17025 akkreditierte Kalibrierung.

  • WPF-Serie (E-Feld): 100 kHz – 90 GHz (WPF3, WPF6, WPF8, WPF18, WPF40, WPF60/60S, WPF90)
  • WPH-Serie (H-Feld): 300 kHz – 1 GHz (WPH60, WPH1000)

Typische Einsatzbereiche

  • Städtische EMF-Kartierung
  • Telekommunikations-Infrastruktur
  • Regulatorische Bewertung
  • Öffentlichkeitsarbeit und Transparenzprojekte
  • Infrastrukturplanung

    Datasheet MapEM

    MapEM

    file_download Download (1.77MB)
