EMI-FFT-Empfänger in voller Normkonformität mit erweitertem Frequenzbereich und erweiterten Funktionen EMI-Empfänger: ER9000 | NARDA SAFETY TEST SOLUTIONS

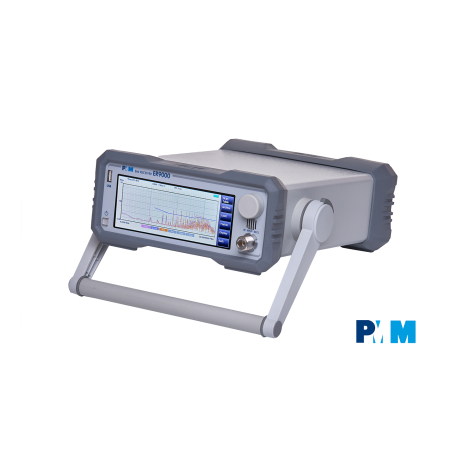

Der ER9000 von Narda Safety Test Solutions / PMM ist ein leistungsfähiger FFT EMI-Messempfänger für schnelle und normgerechte Messungen elektromagnetischer Störaussendungen. Mit einem Frequenzbereich von 10 Hz bis 30 MHz beziehungsweise 3 GHz, abhängig von der Geräteversion, eignet er sich für leitungsgeführte und gestrahlte Emissionsmessungen in EMV-Prüflaboren sowie in Forschung und Entwicklung.

Dank der optimierten lückenlosen FFT-Signalverarbeitung ermöglicht der ER9000 sehr kurze Messzeiten bei Einhaltung der Anforderungen nach CISPR 16-1-1. Das kompakte, robuste Gehäuse, der intuitive Farb-Touchscreen und der Betrieb über Li-Ion-Akku oder AC/DC-Netzteil ermöglichen sowohl stationäre als auch mobile Messungen.

Die modulare Architektur unterstützt eine Erweiterung des Frequenzbereichs und zusätzliche Messfunktionen, beispielsweise die Analyse diskontinuierlicher Störaussendungen in Kombination mit dem CA0010 Click Analyzer.

Vorteile

• Full-Compliance EMI-Messungen gemäß CISPR 16-1-1
• Extrem schnelle Messabläufe durch lückenlose FFT-Technologie
• Kurze Scan-Zeiten: ca. 2 Sekunden im CISPR-Band B und ca. 1 Minute in den Bändern C und D
• Frequenzbereich bis 3 GHz je nach Geräteoption
• Farb-Touchscreen für eine intuitive Bedienung und direkte Messdatendarstellung
• Kompakte und robuste Bauweise für Labor- und Feldeinsätze
• Akku- und Netzbetrieb für flexible Messumgebungen
• Modular erweiterbare Gerätearchitektur
• PMM Emission Suite (PES) Software für erweiterte EMV-Messfunktionen
• Unterstützung von Click-Messungen durch die optionale Erweiterung CA0010

Wesentliche Merkmale

• Frequenzbereich:
  • ER9000 Option 00: 10 Hz bis 30 MHz
  • ER9000 Option 01: 10 Hz bis 3 GHz
• Messverfahren: lückenlose FFT-Signalverarbeitung für schnelle EMI-Messungen
• Direkte Analog-Digital-Wandlung im Frequenzbereich bis 30 MHz
• Kombination aus EMI-Messempfänger und Spektrumanalysator
• Normenkonformität: CISPR 16-1-1; Unterstützung von Messungen nach MIL-STD-461, ANSI C63.2 und FCC
• CISPR 14-1: Messung diskontinuierlicher Störungen in Kombination mit dem CA0010 Click Analyzer
• Integrierter CISPR-Pulsgenerator und CW-Generator
• Maximaler HF-Eingangspegel: 140 dBµV (2 W)
• Farb-Touchscreen zur Steuerung und Darstellung von Messergebnissen
• Integrierter Li-Ion-Akku und Betrieb über AC/DC-Netzteil
• Anschlussmöglichkeit zur Steuerung externer Geräte wie LISN, Antennenmast und Drehtisch
• Software: PMM Emission Suite (PES) mit erweiterten Mess- und Auswertefunktionen einschließlich Smart Detector

Typische Anwendungen

• Normgerechte EMV-Störaussendungsmessungen in Prüf- und Zertifizierungslaboren
• Leitungsgeführte Störspannungsmessungen mit externer Netznachbildung (LISN)
• Gestrahlte Störaussendungsmessungen mit geeigneten Messantennen
• EMV-Pre-Compliance-Messungen während der Produktentwicklung
• EMV-Prüfungen in industriellen, kommerziellen und militärischen Anwendungen
• Mobile Störaussendungsmessungen und Fehlersuche vor Ort
• Qualitätssicherung und EMV-Prüfungen in der Fertigung
• Analyse diskontinuierlicher leitungsgeführter Störungen mit dem CA0010

Weitere Informationen

Der ER9000 ist in zwei Frequenzvarianten erhältlich. Die Option 00 deckt den Bereich von 10 Hz bis 30 MHz ab und ist insbesondere für leitungsgeführte EMV-Messungen geeignet. Die Option 01 erweitert den Frequenzbereich auf 3 GHz und ermöglicht damit zusätzlich breitbandige gestrahlte Störaussendungsmessungen.

Für Click-Messungen nach CISPR 14-1 kann der ER9000 mit dem PMM CA0010 kombiniert werden. Für leitungsgeführte Messungen ist eine geeignete externe LISN erforderlich. Im Gegensatz zum ER8000 verfügt der ER9000 nicht über eine integrierte LISN.

EMCO Elektronik unterstützt Anwender bei der Auswahl geeigneter Geräteoptionen, der Zusammenstellung von EMV-Messsystemen und der Integration des ER9000 in bestehende Prüfumgebungen.
