Programmierbare HF-Dämpfungssysteme – 200 MHz bis 6 GHz, 0–127 dB: JFW 50BA-065-127 / 50PA-1326-XX | JFW Industries

Die programmierbaren HF-Dämpfungssysteme von JFW Industries ermöglichen die gezielte Einstellung von HF-Signalpegeln in Mess-, Entwicklungs- und Testumgebungen. Die Tischgeräte 50BA-065-127 und 50PA-1326-XX arbeiten im Frequenzbereich von 200 MHz bis 6 GHz und bieten einen Dämpfungsbereich von 0 bis 127 dB in 1-dB-Schritten.

Beide Systeme verwenden elektronisch einstellbare Solid-State-Dämpfungsglieder mit 50 Ohm. Während das 50BA-065-127 zwei Dämpfungspfade mit manuellen Bedienhebeln bereitstellt, ermöglicht die Serie 50PA-1326-XX die Konfiguration von einem bis neun Dämpfungspfaden mit Bedienung über ein integriertes Keypad. Beide Ausführungen unterstützen zusätzlich die Fernsteuerung über Ethernet oder RS-232.

Vorteile

• Großer Dämpfungsbereich: 0 bis 127 dB für unterschiedliche HF-Signalpegel.
• Definierte Einstellschritte: 1-dB-Abstufung für reproduzierbare Dämpfungseinstellungen.
• Breiter Frequenzbereich: 200 MHz bis 6 GHz.
• Flexible Bedienung: Lokale Einstellung am Gerät sowie Fernsteuerung über Ethernet oder RS-232.
• Mehrkanalige Konfiguration: Zwei Dämpfungspfade beim 50BA-065-127 oder bis zu neun beim 50PA-1326-XX.
• Bidirektionale HF-Dämpfungspfade: Für den Signalbetrieb in beiden Richtungen geeignet.
• Kompakte Tischgeräte: Zur Integration in Labor-, Entwicklungs- und Testaufbauten.

Wesentliche Merkmale

• Hersteller: JFW Industries
• Modelle: 50BA-065-127 und 50PA-1326-XX
• Frequenzbereich: 200–6000 MHz
• Dämpfungsbereich: 0–127 dB
• Schrittweite: 1 dB
• Maximale HF-Eingangsleistung: +27 dBm
• Nennimpedanz: 50 Ohm
• HF-Anschlüsse: SMA Female
• Technologie: Solid-State Step Attenuators
• Fernsteuerung: Ethernet und RS-232
• Bauform: Benchtop-System

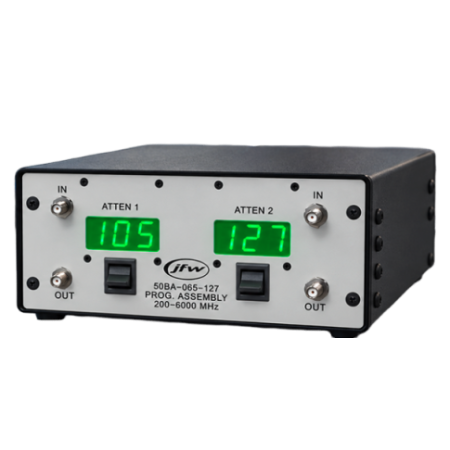

50BA-065-127: Zwei integrierte Dämpfungsglieder mit separaten Bedienhebeln und digitaler Anzeige der eingestellten Dämpfungswerte auf der Frontplatte. Die SMA-Anschlüsse befinden sich auf der Vorderseite.

50PA-1326-XX: Konfigurierbar mit einem bis neun Dämpfungsgliedern. Die lokale Bedienung erfolgt über ein Keypad. Das System bietet unter anderem Menüfunktionen zum Einstellen und Auslesen der Dämpfung sowie für Fade- und Handover-Abläufe. Die SMA-Anschlüsse befinden sich auf der Rückseite.

Typische Anwendungen

• HF-Empfängertests: Untersuchung des Empfängerverhaltens bei unterschiedlichen Eingangssignalpegeln.
• HF- und Mikrowellenentwicklung: Gezielte Pegelanpassung während der Entwicklung und Charakterisierung elektronischer Baugruppen.
• Automatisierte Testsysteme: Fernsteuerbare Dämpfungseinstellung über Ethernet oder RS-232.
• Mehrkanalige Messaufbauten: Separate Einstellung mehrerer HF-Signalpfade.
• Charakterisierung von HF-Signalstrecken: Messungen unter definierten Dämpfungsbedingungen.

Weitere Informationen

Die Wahl des geeigneten Systems richtet sich insbesondere nach der Anzahl der benötigten HF-Signalpfade und dem bevorzugten Bedienkonzept.

Das 50BA-065-127 eignet sich für Messplätze mit zwei Dämpfungspfaden, bei denen eine direkte Einstellung über Bedienhebel gewünscht ist. Das 50PA-1326-XX bietet eine skalierbare Lösung mit bis zu neun Dämpfungspfaden innerhalb eines gemeinsamen Tischgeräts.

Bei der Systemauslegung sind zusätzlich die Dämpfungsgenauigkeit, Einfügedämpfung, Anpassung und Anforderungen an die externe Steuerung anhand der jeweiligen Herstellerdokumentation zu prüfen.

EMCO Elektronik ist Ansprechpartner für JFW Industries in Deutschland und Österreich und unterstützt Kunden bei der technischen Auswahl und Integration geeigneter HF-Dämpfungssysteme in ihre Mess- und Testumgebungen.

Modellvergleich – 50BA-065-127 und 50PA-1326-XX
