HF-Leistungsteiler – 0,38 bis 3,5 GHz, bis 500 W | JQL Electronics / Dorado
Reaktive JQL HF-Leistungsteiler von 0,38 bis 3,5 GHz mit 2-, 3- und 4-Wege-Konfigurationen, Low-PIM-Ausführungen und Leistungen bis 500 W. Custom Design über EMCO.

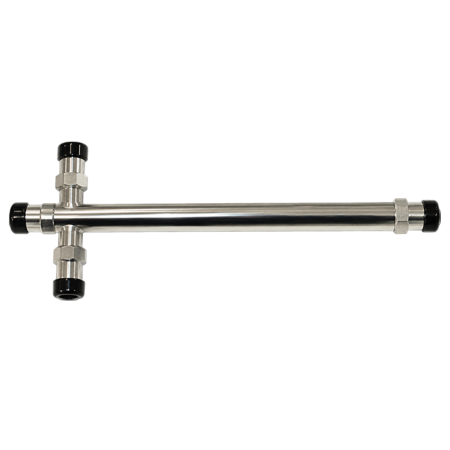

Die Reactive Power Splitters von JQL Technologies sind passive HF-Komponenten zur Aufteilung eines Eingangssignals auf mehrere Ausgangswege. Die Produktfamilie umfasst verschiedene Konfigurationen für Frequenzbereiche von 0,38 bis 3,5 GHz sowie Modelle mit 2, 3 oder 4 Ausgängen.
Innerhalb der Serie stehen insbesondere breitbandige Ausführungen für 0,698 bis 2,700 GHz mit einer Leistungsangabe von bis zu 500 W sowie Low-PIM-Konfigurationen für anspruchsvolle HF-Verteilanwendungen zur Verfügung.
Vorteile
- Flexible Signalverteilung: Modelle mit 2, 3 und 4 Ausgangswegen ermöglichen unterschiedliche HF-Verteilarchitekturen.
- Breitbandige Konfigurationen: verfügbare Modelle decken Frequenzbereiche von 0,38 bis 3,5 GHz ab.
- Hohe Leistungsfähigkeit: ausgewählte Ausführungen sind für Leistungen bis 500 W spezifiziert.
- Low-PIM-Varianten: Modelle der PS- und PSST-Familien sind für Anwendungen mit erhöhten Anforderungen an Passive Intermodulation ausgelegt.
- Custom Design: JQL bietet kundenspezifische Auslegungen anhand der erforderlichen HF-Parameter.
Wesentliche Merkmale
- Produkttyp: Reactive Power Splitter / Power Divider
- Frequenzbereich der gelisteten Modelle: 0,38 bis 3,5 GHz
- Konfigurationen: 2-, 3- und 4-Wege-Modelle
- Insertion Loss: modellabhängig
- Split Loss: modellabhängig
- Return Loss: bis 20 dB innerhalb der gelisteten Modelle
- PIM: Low-PIM-Konfigurationen mit Angaben von 150 bzw. 160 dBc bei 2 × 43 dBm
- Leistung: bis 500 W bei den gelisteten Modellen
Typische Anwendungen
- DAS – Distributed Antenna Systems
- Public-Safety-Funksysteme
- Radar
- Radio Links
- SatCom
- Wireless-Kommunikationssysteme
Weitere Informationen
Die JQL Reactive Power Splitter sind in unterschiedlichen elektrischen Konfigurationen verfügbar. Die PS0698T2700DF-Serie umfasst 2-, 3- und 4-Wege-Ausführungen für 0,698 bis 2,700 GHz mit 500 W, während die PSST0698T2700DF-Serie denselben Frequenzbereich mit alternativen Low-PIM-Spezifikationen abdeckt.
Weitere Modelle erweitern die Serie in Richtung breitbandiger und höherfrequenter Anwendungen. JQL bietet außerdem Custom Designs, die entsprechend den Anforderungen an Type, Frequency Band, Insertion Loss, Rejection und Isolation spezifiziert werden können.
Modellvergleich
| Modell | Band (GHz) | Wege | Insertion Loss (dB) | Split Loss (dB) | Return Loss (dB) | PIM (dBc) | Leistung (W) |
|---|---|---|---|---|---|---|---|
| JPD4-0380T3000S0 | 0,38–3,00 | — | 1,7 typ. / 1,9 | — | 15,6 Input / 17,7 Output | — | 30 |
| PS0698T2700DF-2 | 0,698–2,700 | 2 | 3,3 | 3 | 18 | 160 @ 2 × 43 dBm | 500 |
| PS0698T2700DF-3 | 0,698–2,700 | 3 | 5,1 | 4,8 | 18 | 160 @ 2 × 43 dBm | 500 |
| PS0698T2700DF-4 | 0,698–2,700 | 4 | 6,7 | 6 | 19,1 | 160 @ 2 × 43 dBm | 500 |
| PSST0698T2700DF-2 | 0,698–2,700 | 2 | 3,3 | 3 | 18 | 150 @ 2 × 43 dBm | 500 |
| PSST0698T2700DF-3 | 0,698–2,700 | 3 | 5,3 | 4,8 | 18 | 150 @ 2 × 43 dBm | 500 |
| PSST0698T2700DF-4 | 0,698–2,700 | 4 | 6,6 | 6 | 18 | 150 @ 2 × 43 dBm | 500 |
| PD3000T3500S40 | 3,000–3,500 | 4 | 0,6 | 6 | 20 | — | 40 |
