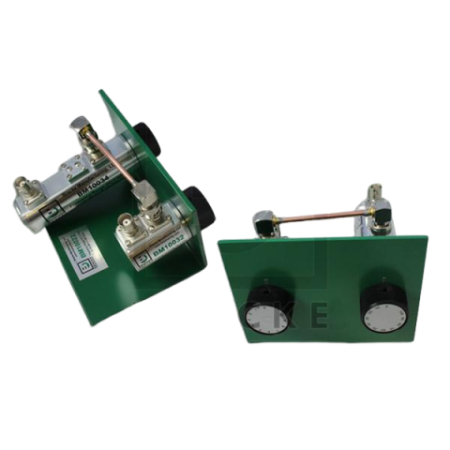

Die BM-Serie umfasst manuell einstellbare Stufendämpfungsglieder in Tischausführung für HF- und Mikrowellenanwendungen. Die verschiedenen Modelle ermöglichen die gezielte Einstellung der Signaldämpfung in 50- oder 75-Ohm-Systemen.
Abhängig von der Ausführung stehen Modelle mit BNC-, SMA-, N- oder F-Buchsen, Frequenzangaben von 500 MHz bis 18 GHz beziehungsweise DC bis 3 GHz sowie Dämpfungsbereichen von 0–1 dB bis 0–110 dB zur Verfügung.
Vorteile
- Unterschiedliche Dämpfungsbereiche: Modelle mit maximalen Dämpfungswerten zwischen 1 und 110 dB ermöglichen die Anpassung an verschiedene Mess- und Prüfaufgaben.
- Mehrere Schrittweiten: Je nach Modell erfolgt die Einstellung in Schritten von 0,1 dB, 1 dB oder 10 dB.
- 50- und 75-Ohm-Ausführungen: Die Serie unterstützt unterschiedliche HF- und Hochfrequenzsysteme.
- Verschiedene HF-Anschlüsse: Ausführungen mit BNC-, SMA-, N- und F-Buchsen sind verfügbar.
- Manuelle Tischausführung: Die Bench-Mount-Bauform eignet sich für die direkte Bedienung in Labor-, Prüfstands- und Messaufbauten.
Wesentliche Merkmale
- Produkttyp: Manuelles Rotary Attenuator beziehungsweise Stufendämpfungsglied in Bench-Mount-Ausführung
- Impedanzen: 50 Ω oder 75 Ω, modellabhängig
- HF-Anschlüsse: BNC-Buchse, SMA-Buchse, N-Buchse oder F-Buchse
- Höchste angegebene Frequenz: 18 GHz
- Dämpfungsbereiche: 0–1 dB bis 0–110 dB, modellabhängig
- Schrittweiten: 0,1 dB, 1 dB oder 10 dB
- Stufenaufbau: Einstufige, zweistufige oder dreistufige Ausführungen
- Montageform: Tischausführung / Bench Mount
Typische Anwendungen
- Manuelle Einstellung von HF-Signalpegeln
- Dämpfung von Signalen in HF- und Mikrowellen-Messketten
- Laboraufbauten und entwicklungsbegleitende Messungen
- Integration in HF-Prüfstände und Testsysteme
- Vergleichs-, Charakterisierungs- und Kalibrieraufbauten
- Aufbauten mit 50- oder 75-Ohm-Systemimpedanz
Weitere Informationen
Die Auswahl des geeigneten Modells richtet sich insbesondere nach Systemimpedanz, Anschlussart, Frequenzangabe, maximaler Dämpfung und erforderlicher Schrittweite. EMCO unterstützt bei der technischen Auswahl und Einordnung des passenden Stufendämpfungsglieds für den jeweiligen HF- oder Mikrowellen-Messaufbau.
Modellübersicht
Die BM-Serie umfasst verschiedene manuelle HF-Stufendämpfungsglieder für 50- und 75-Ohm-Systeme. Öffnen Sie die jeweilige Produktgruppe, um die verfügbaren Modelle und technischen Konfigurationen anzuzeigen.
50-Ohm-Modelle mit BNC-Buchse – 9 Modelle
| Modell |
Frequenzangabe |
Dämpfungsbereich |
Schrittweite |
Stufenaufbau |
| BM10022 |
2 GHz |
0–110 dB |
1 dB |
Zweistufig |
| BM10023 |
2 GHz |
0–80 dB |
1 dB |
Zweistufig |
| BM10024 |
2 GHz |
0–81 dB |
0,1 dB |
Dreistufig |
| BM10030 |
1 GHz |
0–1 dB |
0,1 dB |
Einstufig |
| BM10031 |
1 GHz |
0–100 dB |
10 dB |
Einstufig |
| BM10032 |
2 GHz |
0–10 dB |
1 dB |
Einstufig |
| BM10033 |
2 GHz |
0–70 dB |
10 dB |
Einstufig |
| BM10034 |
2 GHz |
0–100 dB |
10 dB |
Einstufig |
| BM10035 |
2 GHz |
0–1 dB |
0,1 dB |
Einstufig |
75-Ohm-Modelle mit BNC-Buchse – 5 Modelle
| Modell |
Frequenzangabe |
Dämpfungsbereich |
Schrittweite |
Stufenaufbau |
| BM10025 |
500 MHz |
0–1 dB |
0,1 dB |
Einstufig |
| BM10026 |
500 MHz |
0–10 dB |
1 dB |
Einstufig |
| BM10027 |
500 MHz |
0–70 dB |
10 dB |
Einstufig |
| BM10028 |
1 GHz |
0–10 dB |
1 dB |
Einstufig |
| BM10029 |
1 GHz |
0–1 dB |
0,1 dB |
Einstufig |
50-Ohm-Modelle mit SMA-Buchse bis 6 GHz – 8 Modelle
| Modell |
Frequenzangabe |
Dämpfungsbereich |
Schrittweite |
Stufenaufbau |
| BM10054 |
2,5 GHz |
0–50 dB |
1 dB |
Einstufig |
| BM10070 |
6 GHz |
0–1 dB |
0,1 dB |
Einstufig |
| BM10071 |
6 GHz |
0–10 dB |
1 dB |
Einstufig |
| BM10072 |
6 GHz |
0–60 dB |
10 dB |
Einstufig |
| BM10087 |
DC–2 GHz |
0–30 dB |
1 dB |
Einstufig |
| BM10091 |
DC–3 GHz |
0–10 dB |
1 dB |
Einstufig |
| BM10092 |
DC–1 GHz |
0–100 dB |
10 dB |
Einstufig |
| BM10094 |
DC–2,5 GHz |
0–100 dB |
10 dB |
Einstufig |
50-Ohm-Modelle mit SMA-Buchse bis 18 GHz – 4 Modelle
| Modell |
Frequenzangabe |
Dämpfungsbereich |
Schrittweite |
Stufenaufbau |
| BM10073 |
18 GHz |
0–9 dB |
1 dB |
Einstufig |
| BM10074 |
18 GHz |
0–69 dB |
1 dB |
Einstufig |
| BM10075 |
18 GHz |
0–80 dB |
10 dB |
Einstufig |
| BM10076 |
18 GHz |
0–99 dB |
1 dB |
Einstufig |
50-Ohm-Modelle mit N-Buchse – 5 Modelle
| Modell |
Frequenzangabe |
Dämpfungsbereich |
Schrittweite |
Stufenaufbau |
| BM10077 |
6 GHz |
0–1 dB |
0,1 dB |
Einstufig |
| BM10078 |
6 GHz |
0–10 dB |
1 dB |
Einstufig |
| BM10079 |
6 GHz |
0–60 dB |
10 dB |
Einstufig |
| BM10093 |
DC–2,5 GHz |
0–50 dB |
1 dB |
Einstufig |
| BM10097 |
2 GHz |
0–70 dB |
1 dB |
Einstufig |
75-Ohm-Modell mit F-Buchse – 1 Modell
| Modell |
Frequenzangabe |
Dämpfungsbereich |
Schrittweite |
Stufenaufbau |
| BM10096 |
DC–1 GHz |
0–10 dB |
1 dB |
Einstufig |
