Pushbutton-HF-Dämpfungsglieder – BNC Female, 50 und 75 Ohm: BM10040 - BM10045 series | Bracke Manufacturing
Bracke Pushbutton-HF-Dämpfungsglieder BM10040 bis BM10045 mit BNC-Female-Anschlüssen, 50 oder 75 Ohm, bis 750 MHz und Dämpfungsbereichen bis 102 dB.

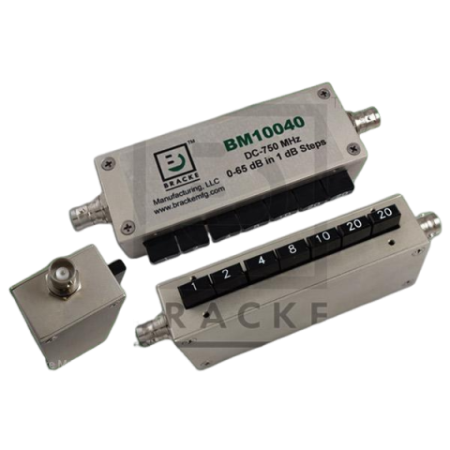

Die Modelle BM10040 bis BM10045 sind manuell einstellbare koaxiale HF-Dämpfungsglieder mit Pushbutton-Bedienung und BNC-Female-Anschlüssen. Die Produktfamilie umfasst Ausführungen für 50-Ohm- und 75-Ohm-Signalwege.
Die 50-Ohm-Modelle BM10040 bis BM10043 sind für Frequenzen bis 750 MHz spezifiziert. Sie bieten Dämpfungsbereiche bis 102 dB mit Schrittweiten von 0,5 oder 1 dB. Die 75-Ohm-Modelle BM10044 und BM10045 arbeiten bis 500 MHz und bieten Dämpfungsbereiche bis 65 beziehungsweise 45,5 dB.
Vorteile
- Manuelle Pushbutton-Einstellung: Direkte Auswahl der gewünschten Dämpfung über definierte Stufen.
- 50- und 75-Ohm-Ausführungen: Modelle für unterschiedliche koaxiale Systemimpedanzen.
- Dämpfungsbereiche bis 102 dB: Auswahl entsprechend dem benötigten Einstellbereich.
- Schrittweiten von 0,5 oder 1 dB: Abstufung entsprechend der erforderlichen Auflösung.
- BNC-Female-Anschlüsse: Einheitliche Schnittstelle für alle aufgeführten Modelle.
- Definierte Dämpfungsgenauigkeit: Modellspezifische Spezifikationen für den jeweiligen Einstellbereich.
Wesentliche Merkmale
- Produkttyp: Manuell einstellbares Pushbutton-HF-Dämpfungsglied
- Referenzen: BM10040, BM10041, BM10042, BM10043, BM10044 und BM10045
- Anschluss: BNC Female
- Impedanzen: 50 oder 75 Ohm, abhängig vom Modell
- Maximale Frequenz: 750 MHz bei 50 Ohm oder 500 MHz bei 75 Ohm
- Dämpfungsbereich: Modellabhängig bis 102 dB
- Schrittweite: 0,5 oder 1 dB
- Dämpfungsgenauigkeit: Modellabhängig von ±0,3 dB oder 1 % bis ±1,3 dB
- Belastbarkeit: Nicht angegeben in den bereitgestellten Informationen.
- VSWR: Nicht angegeben in den bereitgestellten Informationen.
Typische Anwendungen
- Manuelle Einstellung definierter Dämpfungswerte in koaxialen 50- oder 75-Ohm-Signalwegen
- Stufenweise Variation des Signalpegels in HF-Mess- und Prüfaufbauten
- Vergleichsmessungen mit reproduzierbaren manuellen Dämpfungseinstellungen
- Labor- und Entwicklungsaufbauten mit BNC-Schnittstellen
- Signaldämpfung in Messketten bis 500 oder 750 MHz
Weitere Informationen
Die Auswahl des geeigneten Modells richtet sich zunächst nach der Systemimpedanz von 50 oder 75 Ohm. Weitere Auswahlkriterien sind der erforderliche Dämpfungsbereich, die gewünschte Schrittweite von 0,5 oder 1 dB sowie die angegebene Dämpfungsgenauigkeit.
EMCO unterstützt bei der technischen Auswahl eines geeigneten Pushbutton-Dämpfungsglieds für die jeweilige HF-Mess- oder Prüfkonfiguration.
Modellvergleich
| Referenz | Impedanz | Anschluss | Max. Frequenz | Dämpfungsbereich | Schrittweite | Dämpfungsgenauigkeit |
|---|---|---|---|---|---|---|
| BM10040 | 50 Ohm | BNC Female | 750 MHz | 0 bis 65 dB | 1 dB | ±1,3 dB |
| BM10041 | 50 Ohm | BNC Female | 750 MHz | 0 bis 45,5 dB | 0,5 dB | ±0,75 dB |
| BM10042 | 50 Ohm | BNC Female | 750 MHz | 0 bis 102 dB | 1 dB | ±0,3 dB oder 1 % |
| BM10043 | 50 Ohm | BNC Female | 750 MHz | 0 bis 82,5 dB | 0,5 dB | ±0,3 dB oder 1 % |
| BM10044 | 75 Ohm | BNC Female | 500 MHz | 0 bis 65 dB | 1 dB | ±0,8 dB |
| BM10045 | 75 Ohm | BNC Female | 500 MHz | 0 bis 45,5 dB | 0,5 dB | ±0,5 dB |
