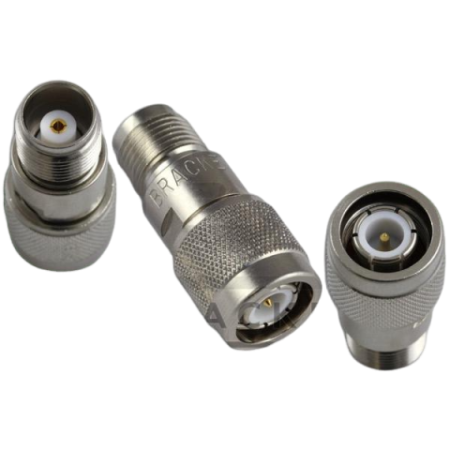

Feste HF-Dämpfungsglieder – TNC, bis 18 GHz und 5 W: BM10019 / BM10080 / BM10082 | Bracke Manufacturing
Feste Bracke 50-Ohm-TNC-Dämpfungsglieder der Serien BM10019, BM10080 und BM10082 mit Frequenzbereichen bis 18 GHz und Belastbarkeiten bis 5 W.
Die Bracke Serien BM10019, BM10080 und BM10082 umfassen feste koaxiale HF-Dämpfungsglieder für 50-Ohm-Signalwege mit TNC-Schnittstelle. Sie ermöglichen eine definierte Pegelabsenkung in HF- und Mikrowellen-Messketten.
Die BM10019 Serie deckt einen Frequenzbereich von DC bis 2,5 GHz ab und ist für eine Belastbarkeit von 2 W spezifiziert. Die BM10080 Serie erweitert den Frequenzbereich bei gleicher Belastbarkeit auf DC bis 18 GHz und ist in den bereitgestellten Informationen als TNC-Male-Ausführung beschrieben. Die BM10082 Serie arbeitet ebenfalls von DC bis 18 GHz und bietet eine erhöhte Belastbarkeit von 5 W.
Vorteile
- Drei abgestufte Serien: Auswahl nach Frequenzbereich und erforderlicher Belastbarkeit.
- Frequenzbereiche bis 18 GHz: Varianten für HF- und Mikrowellen-Anwendungen.
- Belastbarkeit von 2 oder 5 W: Auswahl entsprechend dem Leistungsniveau des Signalwegs.
- Feste Dämpfungswerte: Modellabhängige Auswahl von 1 bis 30 dB.
- 50-Ohm-Systemimpedanz: Für entsprechende koaxiale Messgeräte, Komponenten und Systemketten.
- TNC-Schnittstelle: Für HF-Signalwege mit diesem koaxialen Anschlusstyp.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke
- Produktserien: BM10019, BM10080 und BM10082
- Impedanz: 50 Ohm
- Schnittstelle: TNC
- BM10019: DC bis 2,5 GHz, 2 W, maximales VSWR 1,15:1
- BM10080: DC bis 18 GHz, 2 W, TNC Male, maximales VSWR 1,35:1
- BM10082: DC bis 18 GHz, 5 W, maximales VSWR 1,35:1
- Dämpfungswerte: Modellabhängig von 1 bis 30 dB
- Dämpfungsgenauigkeit: Modellabhängig von ±0,3 bis ±0,75 dB
Typische Anwendungen
- Definierte Pegelabsenkung in koaxialen 50-Ohm-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF- und Mikrowellen-Messaufbauten bis 18 GHz
- Test und Charakterisierung von HF-Komponenten und Baugruppen
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Signal Conditioning in Systemen mit TNC-Schnittstellen
Weitere Informationen
Die Auswahl der geeigneten Serie richtet sich nach dem maximalen Frequenzbereich, der erforderlichen Belastbarkeit und der benötigten TNC-Ausführung. Innerhalb der jeweiligen Serie wird die Referenz anhand des gewünschten Dämpfungswerts und der zulässigen Dämpfungsabweichung ausgewählt. EMCO unterstützt bei der technischen Produktauswahl und bei der Integration des Dämpfungsglieds in die vollständige HF- oder Mikrowellen-Messkette.
Modellvergleich – BM10019 Serie
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10019.1 | 1 dB | ±0,3 dB | DC bis 2,5 GHz | 2 W | 1,15:1 |
| BM10019.2 | 2 dB | ±0,3 dB | DC bis 2,5 GHz | 2 W | 1,15:1 |
| BM10019.3 | 3 dB | ±0,3 dB | DC bis 2,5 GHz | 2 W | 1,15:1 |
| BM10019.6 | 6 dB | ±0,3 dB | DC bis 2,5 GHz | 2 W | 1,15:1 |
| BM10019.10 | 10 dB | ±0,5 dB | DC bis 2,5 GHz | 2 W | 1,15:1 |
| BM10019.20 | 20 dB | ±0,5 dB | DC bis 2,5 GHz | 2 W | 1,15:1 |
| BM10019.30 | 30 dB | ±0,75 dB | DC bis 2,5 GHz | 2 W | 1,15:1 |
Modellvergleich – BM10080 Serie
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Ausführung | Max. VSWR |
|---|---|---|---|---|---|---|
| BM10080.1 | 1 dB | ±0,3 dB | DC bis 18 GHz | 2 W | TNC Male | 1,35:1 |
| BM10080.2 | 2 dB | ±0,3 dB | DC bis 18 GHz | 2 W | TNC Male | 1,35:1 |
| BM10080.3 | 3 dB | ±0,3 dB | DC bis 18 GHz | 2 W | TNC Male | 1,35:1 |
| BM10080.6 | 6 dB | ±0,3 dB | DC bis 18 GHz | 2 W | TNC Male | 1,35:1 |
| BM10080.10 | 10 dB | ±0,5 dB | DC bis 18 GHz | 2 W | TNC Male | 1,35:1 |
| BM10080.20 | 20 dB | ±0,5 dB | DC bis 18 GHz | 2 W | TNC Male | 1,35:1 |
| BM10080.30 | 30 dB | ±0,75 dB | DC bis 18 GHz | 2 W | TNC Male | 1,35:1 |
Modellvergleich – BM10082 Serie
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10082.1 | 1 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10082.2 | 2 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10082.3 | 3 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10082.6 | 6 dB | ±0,3 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10082.10 | 10 dB | ±0,5 dB | DC bis 18 GHz | 5 W | 1,35:1 |
| BM10082.20 | 20 dB | ±0,5 dB | DC bis 18 GHz | 5 W | 1,35:1 |
