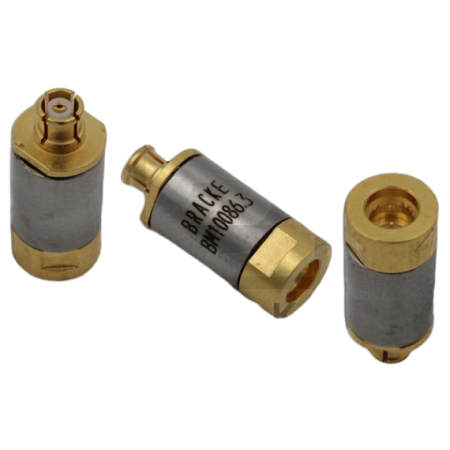

Die Bracke BM10086 Serie umfasst feste koaxiale HF-Dämpfungsglieder für 50-Ohm-Signalwege mit einer SMP-Schnittstelle. Alle Modelle decken einen Frequenzbereich von DC bis 26,5 GHz ab und sind für eine Belastbarkeit von 2 W spezifiziert.
Die Serie ist mit festen Dämpfungswerten von 3, 6, 10, 20 und 30 dB erhältlich. Die Dämpfungsgenauigkeit beträgt abhängig vom Modell zwischen ±0,6 und ±1,2 dB. Für alle aufgeführten Referenzen ist ein maximales VSWR von 1,45:1 angegeben.
Vorteile
- Frequenzbereich bis 26,5 GHz: Für HF- und Mikrowellen-Signalwege von DC bis 26,5 GHz.
- SMP-Schnittstelle: Für entsprechende koaxiale 50-Ohm-Signalwege.
- Fünf feste Dämpfungswerte: Auswahl zwischen 3, 6, 10, 20 und 30 dB.
- Belastbarkeit von 2 W: Einheitliche spezifizierte HF-Leistung für alle Modelle.
- Definierte Dämpfungsgenauigkeit: Modellspezifische Werte von ±0,6 bis ±1,2 dB.
- Einheitliches maximales VSWR: 1,45:1 für sämtliche aufgeführten Varianten.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke
- Produktserie: BM10086
- Impedanz: 50 Ohm
- Schnittstelle: SMP
- Frequenzbereich: DC bis 26,5 GHz
- Belastbarkeit: 2 W
- Dämpfungswerte: 3, 6, 10, 20 und 30 dB
- Dämpfungsgenauigkeit: ±0,6 bis ±1,2 dB, abhängig vom Modell
- Maximales VSWR: 1,45:1
Typische Anwendungen
- Definierte Pegelabsenkung in 50-Ohm-HF- und Mikrowellen-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF- und Mikrowellen-Messaufbauten bis 26,5 GHz
- Test und Charakterisierung von HF-Komponenten und Baugruppen
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Signal Conditioning in Systemen mit SMP-Schnittstellen
Weitere Informationen
Die Auswahl der geeigneten BM10086 Referenz richtet sich nach dem erforderlichen Dämpfungswert und der zulässigen Dämpfungsabweichung. EMCO unterstützt bei der technischen Auswahl des passenden Modells und bei der Einordnung des Dämpfungsglieds in die vollständige HF- oder Mikrowellen-Messkette.
Modellvergleich
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10086.3 | 3 dB | ±0,6 dB | DC bis 26,5 GHz | 2 W | 1,45:1 |
| BM10086.6 | 6 dB | ±0,6 dB | DC bis 26,5 GHz | 2 W | 1,45:1 |
| BM10086.10 | 10 dB | ±0,8 dB | DC bis 26,5 GHz | 2 W | 1,45:1 |
| BM10086.20 | 20 dB | ±1,2 dB | DC bis 26,5 GHz | 2 W | 1,45:1 |
| BM10086.30 | 30 dB | ±1,2 dB | DC bis 26,5 GHz | 2 W | 1,45:1 |
