Feste HF-Dämpfungsglieder – SMB, 2 W und DC bis 4 GHz: BM10089 Serie | Bracke Manufacturing
Bracke BM10089 50-Ohm-HF-Dämpfungsglieder mit SMB-Schnittstelle, 2 W Belastbarkeit, DC bis 4 GHz und festen Dämpfungen von 1 bis 30 dB.

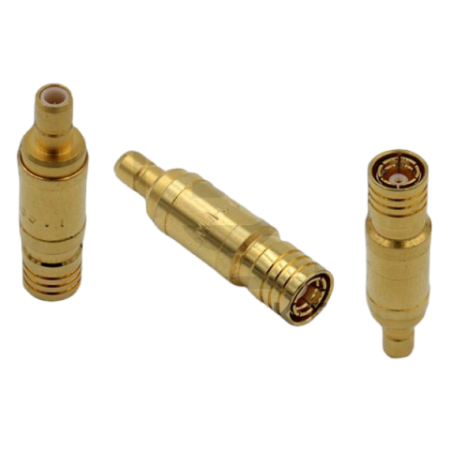

Die Bracke BM10089 Serie umfasst feste koaxiale HF-Dämpfungsglieder für 50-Ohm-Signalwege mit einer SMB-Schnittstelle. Alle Modelle decken einen Frequenzbereich von DC bis 4 GHz ab und sind für eine Belastbarkeit von 2 W spezifiziert.
Die Serie ist mit festen Dämpfungswerten von 1, 2, 3, 6, 10, 20 und 30 dB erhältlich. Die Dämpfungsgenauigkeit beträgt abhängig vom Modell zwischen ±0,3 und ±0,75 dB. Für sämtliche aufgeführten Referenzen ist ein maximales VSWR von 1,25:1 angegeben.
Vorteile
- Frequenzbereich von DC bis 4 GHz: Einheitlicher spezifizierter Frequenzbereich für alle Modelle.
- SMB-Schnittstelle: Für entsprechende koaxiale 50-Ohm-HF-Signalwege.
- Sieben feste Dämpfungswerte: Auswahl zwischen 1, 2, 3, 6, 10, 20 und 30 dB.
- Belastbarkeit von 2 W: Einheitliche spezifizierte HF-Leistung innerhalb der Serie.
- Definierte Dämpfungsgenauigkeit: Modellspezifische Werte von ±0,3 bis ±0,75 dB.
- Einheitliches maximales VSWR: 1,25:1 für alle aufgeführten Varianten.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke
- Produktserie: BM10089
- Impedanz: 50 Ohm
- Schnittstelle: SMB
- Frequenzbereich: DC bis 4 GHz
- Belastbarkeit: 2 W
- Dämpfungswerte: 1, 2, 3, 6, 10, 20 und 30 dB
- Dämpfungsgenauigkeit: ±0,3 bis ±0,75 dB, abhängig vom Modell
- Maximales VSWR: 1,25:1
Typische Anwendungen
- Definierte Pegelabsenkung in koaxialen 50-Ohm-HF-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF-Mess- und Prüfaufbauten bis 4 GHz
- Test und Charakterisierung von HF-Komponenten und Baugruppen
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Signal Conditioning in Systemen mit SMB-Schnittstellen
Weitere Informationen
Die Auswahl der geeigneten BM10089 Referenz richtet sich nach dem erforderlichen Dämpfungswert und der zulässigen Dämpfungsabweichung. EMCO unterstützt bei der technischen Auswahl des passenden Modells und bei der Einordnung des Dämpfungsglieds in die vollständige HF-Mess- oder Systemkette.
Modellvergleich
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10089.1 | 1 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10089.2 | 2 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10089.3 | 3 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10089.6 | 6 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10089.10 | 10 dB | ±0,5 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10089.20 | 20 dB | ±0,5 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10089.30 | 30 dB | ±0,75 dB | DC bis 4 GHz | 2 W | 1,25:1 |
