Feste HF-Dämpfungsglieder – 75 Ohm, N-Anschluss und DC bis 4 GHz: BM10081 Serie | Bracke Manufacturing
Bracke BM10081 75-Ohm-HF-Dämpfungsglieder mit N-Anschluss, 2 W Belastbarkeit, DC bis 4 GHz und festen Dämpfungswerten von 1 bis 30 dB.

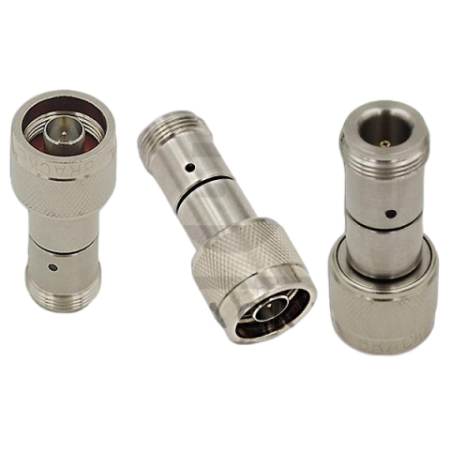

Die Bracke BM10081 Serie umfasst feste koaxiale HF-Dämpfungsglieder für 75-Ohm-Signalwege mit N-Anschluss. Alle Modelle decken einen Frequenzbereich von DC bis 4 GHz ab und sind für eine Belastbarkeit von 2 W spezifiziert.
Die Serie ist mit festen Dämpfungswerten von 1, 2, 3, 6, 10, 20 und 30 dB erhältlich. Die Dämpfungsgenauigkeit beträgt je nach Modell zwischen ±0,4 und ±0,8 dB. Für sämtliche aufgeführten Referenzen ist ein maximales VSWR von 1,30:1 angegeben.
Vorteile
- 75-Ohm-Systemimpedanz: Für entsprechende koaxiale HF-Signalwege und Messketten.
- Frequenzbereich von DC bis 4 GHz: Einheitlicher spezifizierter Frequenzbereich für alle Varianten.
- Sieben feste Dämpfungswerte: Auswahl zwischen 1, 2, 3, 6, 10, 20 und 30 dB.
- Belastbarkeit von 2 W: Einheitliche spezifizierte HF-Leistung innerhalb der Serie.
- Definierte Dämpfungsgenauigkeit: Modellspezifische Werte von ±0,4 bis ±0,8 dB.
- Einheitliches maximales VSWR: 1,30:1 für alle aufgeführten Modelle.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke Manufacturing
- Produktserie: BM10081
- Impedanz: 75 Ohm
- Anschluss: N
- Frequenzbereich: DC bis 4 GHz
- Belastbarkeit: 2 W
- Dämpfungswerte: 1, 2, 3, 6, 10, 20 und 30 dB
- Dämpfungsgenauigkeit: ±0,4 bis ±0,8 dB, abhängig vom Modell
- Maximales VSWR: 1,30:1
Typische Anwendungen
- Definierte Pegelabsenkung in koaxialen 75-Ohm-HF-Signalwegen
- Pegelanpassung zwischen Signalquellen, Komponenten und Messgeräten
- HF-Mess- und Prüfaufbauten bis 4 GHz
- Test und Charakterisierung von 75-Ohm-HF-Komponenten und Baugruppen
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Signal Conditioning in Systemen mit N-Anschlüssen
Weitere Informationen
Die Auswahl der geeigneten BM10081 Referenz richtet sich nach dem benötigten Dämpfungswert und der zulässigen Dämpfungsabweichung. EMCO unterstützt bei der technischen Auswahl des passenden Modells und bei der Einordnung des Dämpfungsglieds in die vollständige 75-Ohm-Mess- oder Systemkette.
Modellvergleich
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10081.1 | 1 dB | ±0,4 dB | DC bis 4 GHz | 2 W | 1,30:1 |
| BM10081.2 | 2 dB | ±0,4 dB | DC bis 4 GHz | 2 W | 1,30:1 |
| BM10081.3 | 3 dB | ±0,4 dB | DC bis 4 GHz | 2 W | 1,30:1 |
| BM10081.6 | 6 dB | ±0,4 dB | DC bis 4 GHz | 2 W | 1,30:1 |
| BM10081.10 | 10 dB | ±0,6 dB | DC bis 4 GHz | 2 W | 1,30:1 |
| BM10081.20 | 20 dB | ±0,6 dB | DC bis 4 GHz | 2 W | 1,30:1 |
| BM10081.30 | 30 dB | ±0,8 dB | DC bis 4 GHz | 2 W | 1,30:1 |
