Feste HF-Dämpfungsglieder – 75 Ohm, BNC und DC bis 4 GHz: BM10020 Serie | Bracke Manufacturing

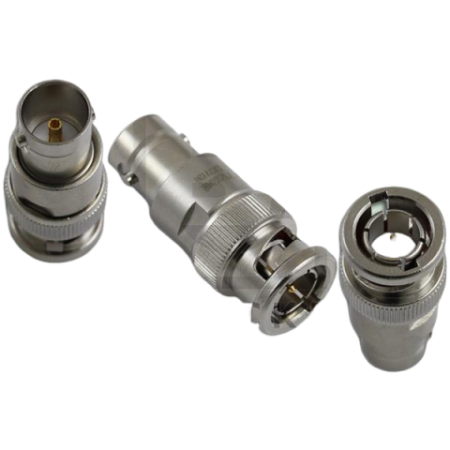

Bracke BM10020 75-Ohm-BNC-Dämpfungsglieder mit 2 W Belastbarkeit, DC bis 4 GHz und festen Dämpfungswerten von 1 bis 30 dB.
Die Bracke BM10020 Serie umfasst feste koaxiale HF-Dämpfungsglieder für 75-Ohm-Signalwege mit BNC-Schnittstelle. Alle Modelle decken einen Frequenzbereich von DC bis 4 GHz ab und sind für eine Belastbarkeit von 2 W spezifiziert.
Die Produktserie ist mit festen Dämpfungswerten von 1, 2, 3, 6, 10, 20 und 30 dB erhältlich. Die modellspezifische Dämpfungsgenauigkeit liegt zwischen ±0,3 und ±0,75 dB. Für alle aufgeführten Varianten ist ein maximales VSWR von 1,35:1 angegeben.
Vorteile
- 75-Ohm-Systemimpedanz: Für entsprechende koaxiale HF-Signalwege und Messketten.
- Frequenzbereich von DC bis 4 GHz: Einheitlicher spezifizierter Frequenzbereich für alle Modelle.
- Sieben feste Dämpfungswerte: Auswahl zwischen 1, 2, 3, 6, 10, 20 und 30 dB.
- Belastbarkeit von 2 W: Einheitliche spezifizierte HF-Leistung innerhalb der Serie.
- Definierte Dämpfungsgenauigkeit: Modellspezifische Werte von ±0,3 bis ±0,75 dB.
- Einheitliches maximales VSWR: 1,35:1 für sämtliche aufgeführten Referenzen.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke Manufacturing
- Produktserie: BM10020
- Impedanz: 75 Ohm
- Schnittstelle: BNC
- Frequenzbereich: DC bis 4 GHz
- Belastbarkeit: 2 W
- Dämpfungswerte: 1, 2, 3, 6, 10, 20 und 30 dB
- Dämpfungsgenauigkeit: ±0,3 bis ±0,75 dB, abhängig vom Modell
- Maximales VSWR: 1,35:1
Typische Anwendungen
- Definierte Pegelabsenkung in koaxialen 75-Ohm-Signalwegen
- Pegelanpassung zwischen Signalquellen, Komponenten und Messgeräten
- HF-Mess- und Prüfaufbauten bis 4 GHz
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Test und Charakterisierung von 75-Ohm-HF-Komponenten und Baugruppen
- Signal Conditioning in Systemen mit BNC-Schnittstellen
Weitere Informationen
Die Auswahl der geeigneten BM10020 Referenz richtet sich nach dem erforderlichen Dämpfungswert und der zulässigen Dämpfungsabweichung. EMCO unterstützt bei der technischen Auswahl des passenden Modells und bei der Einordnung des Dämpfungsglieds in die vollständige 75-Ohm-Mess- oder Systemkette.
Modellvergleich
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10020.1 | 1 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,35:1 |
| BM10020.2 | 2 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,35:1 |
| BM10020.3 | 3 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,35:1 |
| BM10020.6 | 6 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,35:1 |
| BM10020.10 | 10 dB | ±0,5 dB | DC bis 4 GHz | 2 W | 1,35:1 |
| BM10020.20 | 20 dB | ±0,5 dB | DC bis 4 GHz | 2 W | 1,35:1 |
| BM10020.30 | 30 dB | ±0,75 dB | DC bis 4 GHz | 2 W | 1,35:1 |
