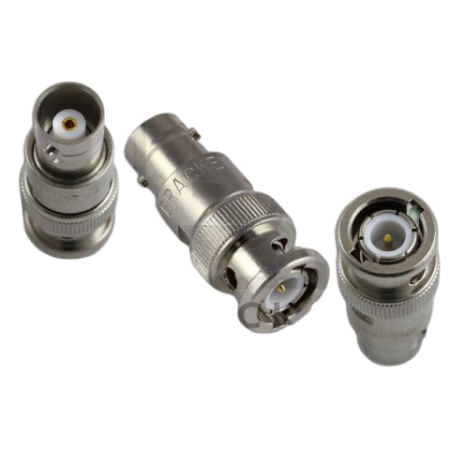

Feste HF-Dämpfungsglieder – BNC, bis 5 W und 4 GHz: BM10017 / BM10018 / BM10038 | Bracke Manufacturing
Feste Bracke 50-Ohm-BNC-Dämpfungsglieder der Serien BM10017, BM10018 und BM10038 mit 2 oder 5 W und Frequenzbereichen bis 4 GHz.
Die Bracke Serien BM10017, BM10018 und BM10038 umfassen feste koaxiale 50-Ohm-Dämpfungsglieder mit BNC-Schnittstelle. Sie ermöglichen eine definierte Pegelabsenkung in entsprechenden HF-Signalwegen.
Die BM10017 Serie ist für Frequenzen von DC bis 2 GHz und eine Belastbarkeit von 2 W ausgelegt. Die BM10018 Serie erweitert den Frequenzbereich bei gleicher Belastbarkeit auf DC bis 4 GHz. Die BM10038 Serie deckt ebenfalls DC bis 4 GHz ab und bietet eine höhere Belastbarkeit von 5 W.
Vorteile
- Drei abgestufte Produktserien: Auswahl nach Frequenzbereich und erforderlicher Belastbarkeit.
- BNC-Schnittstelle: Für kompatible koaxiale 50-Ohm-HF-Signalwege.
- Feste Dämpfungswerte: Modellabhängige Auswahl von 1 bis 30 dB.
- Frequenzbereiche bis 4 GHz: Varianten für Anwendungen bis 2 oder 4 GHz.
- Belastbarkeit bis 5 W: Auswahl zwischen 2-W- und 5-W-Modellen.
- Einheitliches maximales VSWR: 1,25:1 für alle aufgeführten Referenzen.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke Manufacturing
- Produktserien: BM10017, BM10018 und BM10038
- Impedanz: 50 Ohm
- Schnittstelle: BNC
- BM10017: DC bis 2 GHz, 2 W
- BM10018: DC bis 4 GHz, 2 W
- BM10038: DC bis 4 GHz, 5 W
- Dämpfungswerte: Modellabhängig von 1 bis 30 dB
- Dämpfungsgenauigkeit: Modellabhängig von ±0,3 bis ±0,75 dB
- Maximales VSWR: 1,25:1
Typische Anwendungen
- Definierte Pegelabsenkung in 50-Ohm-HF-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF-Mess- und Prüfaufbauten bis 4 GHz
- Integration in Labor-, Entwicklungs- und Produktionsumgebungen
- Test und Charakterisierung von HF-Komponenten und Baugruppen
- Signal Conditioning in Systemen mit BNC-Schnittstellen
Weitere Informationen
Die Auswahl der geeigneten Serie richtet sich nach dem maximalen Frequenzbereich und der erforderlichen Belastbarkeit. Innerhalb der jeweiligen Serie wird die Referenz anhand des benötigten Dämpfungswerts und der zulässigen Dämpfungsabweichung ausgewählt. EMCO unterstützt bei der technischen Auswahl und bei der Einordnung des Dämpfungsglieds in die vollständige HF-Mess- oder Systemkette.
Modellvergleich – BM10017 Serie, 2 W bis 2 GHz
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10017.1 | 1 dB | ±0,3 dB | DC bis 2 GHz | 2 W | 1,25:1 |
| BM10017.2 | 2 dB | ±0,3 dB | DC bis 2 GHz | 2 W | 1,25:1 |
| BM10017.3 | 3 dB | ±0,3 dB | DC bis 2 GHz | 2 W | 1,25:1 |
| BM10017.6 | 6 dB | ±0,3 dB | DC bis 2 GHz | 2 W | 1,25:1 |
| BM10017.10 | 10 dB | ±0,5 dB | DC bis 2 GHz | 2 W | 1,25:1 |
| BM10017.20 | 20 dB | ±0,5 dB | DC bis 2 GHz | 2 W | 1,25:1 |
| BM10017.30 | 30 dB | ±0,75 dB | DC bis 2 GHz | 2 W | 1,25:1 |
Modellvergleich – BM10018 Serie, 2 W bis 4 GHz
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10018.1 | 1 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10018.2 | 2 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10018.3 | 3 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10018.6 | 6 dB | ±0,3 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10018.10 | 10 dB | ±0,5 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10018.20 | 20 dB | ±0,5 dB | DC bis 4 GHz | 2 W | 1,25:1 |
| BM10018.30 | 30 dB | ±0,75 dB | DC bis 4 GHz | 2 W | 1,25:1 |
Modellvergleich – BM10038 Serie, 5 W bis 4 GHz
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10038.1 | 1 dB | ±0,3 dB | DC bis 4 GHz | 5 W | 1,25:1 |
| BM10038.2 | 2 dB | ±0,3 dB | DC bis 4 GHz | 5 W | 1,25:1 |
| BM10038.3 | 3 dB | ±0,3 dB | DC bis 4 GHz | 5 W | 1,25:1 |
| BM10038.6 | 6 dB | ±0,3 dB | DC bis 4 GHz | 5 W | 1,25:1 |
| BM10038.10 | 10 dB | ±0,5 dB | DC bis 4 GHz | 5 W | 1,25:1 |
| BM10038.20 | 20 dB | ±0,5 dB | DC bis 4 GHz | 5 W | 1,25:1 |
