Feste HF-Dämpfungsglieder – 2 W, DC bis 18 GHz: BM10021 Serie | Bracke Manufacturing
Bracke BM10021 50-Ohm-Dämpfungsglieder mit 7-mm-Schnittstelle, 2 W Belastbarkeit, DC bis 18 GHz und festen Dämpfungen von 3, 6 oder 20 dB.

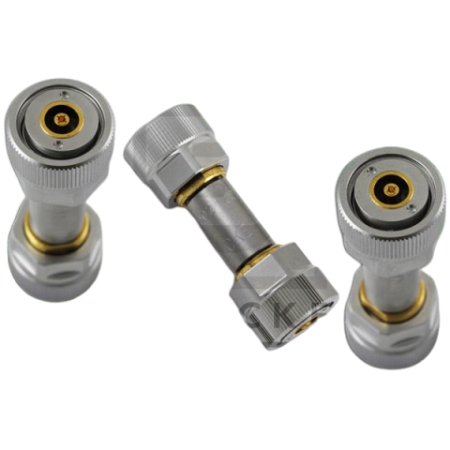

Die Bracke BM10021 Serie umfasst feste koaxiale 50-Ohm-Dämpfungsglieder mit einer 7-mm-Schnittstelle. Die Modelle decken einen Frequenzbereich von DC bis 18 GHz ab und sind für eine HF-Leistung von 2 W spezifiziert.
Die Serie ist mit festen Dämpfungswerten von 3, 6 und 20 dB erhältlich. Alle Varianten weisen ein maximales VSWR von 1,30:1 auf. Die Dämpfungsgenauigkeit beträgt je nach Modell ±0,3 oder ±0,5 dB.
Vorteile
- Frequenzbereich bis 18 GHz: Für breitbandige HF- und Mikrowellen-Signalwege von DC bis 18 GHz.
- Drei feste Dämpfungswerte: Auswahl zwischen 3, 6 und 20 dB entsprechend der erforderlichen Pegelabsenkung.
- Belastbarkeit von 2 W: Einheitliche spezifizierte HF-Leistung für alle Modelle der Serie.
- Definierte Dämpfungsgenauigkeit: Genauigkeiten von ±0,3 dB für die 3- und 6-dB-Modelle sowie ±0,5 dB für das 20-dB-Modell.
- Einheitliches VSWR: Maximales VSWR von 1,30:1 für sämtliche Varianten.
- 7-mm-Schnittstelle: Für kompatible koaxiale HF-Messketten und Prüfsysteme.
Wesentliche Merkmale
- Produkttyp: Festes koaxiales HF-Dämpfungsglied
- Hersteller: Bracke Manufacturing
- Produktserie: BM10021
- Impedanz: 50 Ohm
- Frequenzbereich: DC bis 18 GHz
- Belastbarkeit: 2 W
- Schnittstelle: 7 mm
- Dämpfungswerte: 3, 6 und 20 dB
- Dämpfungsgenauigkeit: ±0,3 oder ±0,5 dB, abhängig vom Modell
- Maximales VSWR: 1,30:1
Typische Anwendungen
- Definierte Pegelabsenkung in 50-Ohm-HF- und Mikrowellen-Signalwegen
- Pegelanpassung zwischen HF-Quellen, Komponenten und Messgeräten
- HF-Mess- und Prüfaufbauten bis 18 GHz
- Integration in Labor-, Prüfstands- und Produktionsumgebungen
- Test und Charakterisierung von HF-Komponenten und Baugruppen
- Vergleichende Messungen mit fest vorgegebenen Dämpfungswerten
Weitere Informationen
Die Auswahl der geeigneten BM10021 Referenz richtet sich nach dem erforderlichen Dämpfungswert und der zulässigen Dämpfungsabweichung. EMCO unterstützt bei der technischen Auswahl des passenden Modells und bei der Integration des Dämpfungsglieds in die vollständige HF-Messkette.
Modellvergleich
| Referenz | Dämpfung | Dämpfungsgenauigkeit | Frequenzbereich | Belastbarkeit | Max. VSWR |
|---|---|---|---|---|---|
| BM10021.3 | 3 dB | ±0,3 dB | DC bis 18 GHz | 2 W | 1,30:1 |
| BM10021.6 | 6 dB | ±0,3 dB | DC bis 18 GHz | 2 W | 1,30:1 |
| BM10021.20 | 20 dB | ±0,5 dB | DC bis 18 GHz | 2 W | 1,30:1 |
