TNC DC-Bias-Dämpfungsglieder bis 3 GHz : BM10058 Serie | Bracke Manufacturing
50-Ohm-TNC-Dämpfungsglieder der BM10058 Serie mit DC Bias Passing, 3 bis 20 dB Dämpfung, Frequenzbereich bis 3 GHz und 2 W Eingangsleistung.

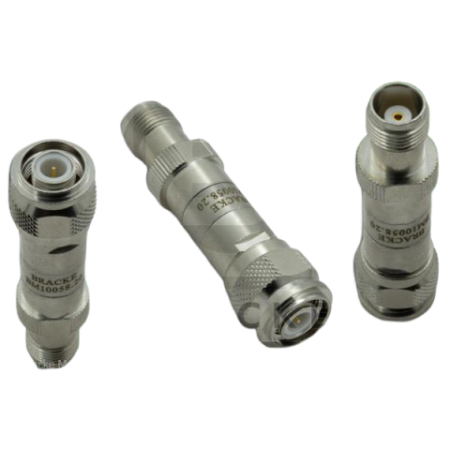

Die BM10058 Serie von Bracke Manufacturing umfasst koaxiale HF-Dämpfungsglieder mit TNC Male-to-Female-Anschlüssen. Die Komponenten ermöglichen eine definierte Dämpfung des HF-Signals bei gleichzeitiger Weiterleitung einer DC-Bias-Spannung über dieselbe koaxiale Verbindung.
Die Produktserie ist mit Dämpfungswerten von 3 dB, 6 dB, 10 dB und 20 dB verfügbar. Alle Modelle besitzen eine Impedanz von 50 Ohm, eine maximale HF-Eingangsleistung von 2 W und ein maximales VSWR von 1,35:1.
Vorteile
- DC Bias Passing: Übertragung von HF-Signal und Gleichspannung über denselben koaxialen Signalweg.
- Vier Dämpfungswerte: Auswahl zwischen 3 dB, 6 dB, 10 dB und 20 dB.
- TNC Male-to-Female: Direkte Integration in koaxiale 50-Ohm-Verbindungen mit TNC-Schnittstellen.
- Frequenzbereich bis 3 GHz: Geeignet für entsprechende HF-Signalwege und Messaufbauten.
- HF-Eingangsleistung bis 2 W: Einheitliche Leistungsangabe für alle Modelle der Serie.
- RoHS-konform: Alle im bereitgestellten Dokument aufgeführten Modelle sind als RoHS-konform gekennzeichnet.
Wesentliche Merkmale
- Steckverbinder: TNC Male auf TNC Female
- Impedanz: 50 Ohm
- Dämpfungswerte: 3 dB, 6 dB, 10 dB oder 20 dB
- Maximaler Frequenzbereich: bis 3 GHz, abhängig vom Modell
- Maximales VSWR: 1,35:1
- Maximale HF-Eingangsleistung: 2 W
- Maximale Spannung: 100 V
- Kontakte: vergoldet
- Isolator: PTFE
- Konformität: RoHS-konform
Typische Anwendungen
- Definierte Dämpfung von HF-Signalen in 50-Ohm-Systemen
- Koaxiale Signalwege mit gleichzeitig übertragener DC-Bias-Spannung
- HF-Mess-, Prüf- und Laboraufbauten mit TNC-Schnittstellen
- Pegelanpassung zwischen HF-Komponenten innerhalb des spezifizierten Frequenzbereichs
- Schutz nachgeschalteter HF-Komponenten durch Reduzierung des Signalpegels
Weitere Informationen
Die Modelle BM10058.3, BM10058.6 und BM10058.10 verfügen über ein Gehäuse aus passiviertem Edelstahl. Für das Modell BM10058.20 ist ein Messinggehäuse mit Tri-Metal-Beschichtung angegeben.
Die Modelle mit 3, 6 und 10 dB sind für einen maximalen DC-Strom von 2 A spezifiziert. Beim Modell mit 20 dB beträgt der maximale DC-Strom 100 mA.
EMCO unterstützt bei der Auswahl des geeigneten Dämpfungswertes sowie bei der technischen Integration der Komponenten in HF-Mess-, Prüf- und Systemlösungen.
Modellvergleich
| Modell | Dämpfung | Frequenzbereich | Dämpfungsgenauigkeit, typisch | Max. DC-Strom | Betriebstemperatur | Gehäusematerial |
|---|---|---|---|---|---|---|
| BM10058.3 | 3 dB | 0,05 bis 3 GHz | ±2,0 dB | 2 A | −55 bis +85 °C | Passivierter Edelstahl |
| BM10058.6 | 6 dB | 0,05 bis 3 GHz | ±2,0 dB | 2 A | −55 bis +85 °C | Passivierter Edelstahl |
| BM10058.10 | 10 dB | 0,05 bis 3 GHz | ±2,0 dB | 2 A | −55 bis +85 °C | Passivierter Edelstahl |
| BM10058.20 | 20 dB | 0,1 bis 3 GHz | ±5 dB | 100 mA | −50 bis +80 °C | Messing mit Tri-Metal-Beschichtung |
